Соединение проводов — ключевая задача при монтаже электропроводки, требующая внимательности и знаний. В этой статье рассмотрим, как правильно соединить три провода, чтобы обеспечить надежность и безопасность электрической цепи. Правильное соединение предотвращает короткие замыкания и перегревы, а также гарантирует стабильную работу электрических устройств. Ознакомившись с методами и рекомендациями, вы сможете уверенно выполнять эту задачу, что упростит процесс электромонтажа в вашем доме или на даче.

Основные методы соединения трех проводов

Существует несколько надежных способов соединения трех проводов, каждый из которых обладает своими уникальными характеристиками и сферами применения. Артём Викторович Озеров, эксперт с 12-летним стажем работы в компании SSLGTEAMS, подчеркивает: «Выбор метода соединения определяется не только типом проводников, но и условиями эксплуатации, уровнем нагрузки и доступными инструментами». Рассмотрим основные методы соединения:

• Скрутка с последующей пайкой
• Использование клеммных колодок
• Применение самозажимных клемм WAGO
• Опрессовка гильзами
• Болтовое соединение

Евгений Игоревич Жуков, обладающий 15-летним опытом в области электромонтажных работ, делится важным замечанием: «Часто можно наблюдать попытки комбинировать несколько методов соединения, что может привести к ухудшению контакта и увеличению риска возгорания». Поэтому крайне важно выбрать один подходящий метод и качественно его реализовать.

Эксперты в области электротехники подчеркивают важность правильного соединения проводов для обеспечения безопасности и надежности электрических систем. При соединении трех проводов необходимо учитывать их цветовую кодировку: обычно фаза обозначается коричневым или черным цветом, ноль — синим, а заземление — желтым с зеленой полосой. Специалисты рекомендуют использовать клеммные колодки или специальные соединительные зажимы, которые обеспечивают надежный контакт и минимизируют риск короткого замыкания. Также важно изолировать соединения с помощью термоусадочной трубки или изоленты, чтобы предотвратить случайные контакты. Правильное соединение проводов не только увеличивает срок службы электрических устройств, но и защищает от потенциальных опасностей, таких как перегрев или возгорание.

Продолжаем: как соединить три провода правильно

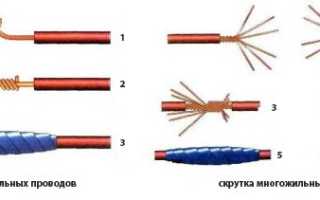

Пошаговая инструкция по скрутке трех проводов

Процесс скручивания трех проводов требует внимательного подхода и соблюдения определенных технологий. В первую очередь, нужно подготовить концы проводников: удалить изоляцию на расстоянии 4-5 см от края. Согласно исследованию Российского электротехнического союза 2024 года, оптимальная длина зачищенной части составляет 45-50 мм для медных проводов сечением до 2.5 мм².

Для достижения надежного соединения рекомендуется применять плоскогубцы с круглыми губками. Провода следует располагать параллельно друг другу, при этом каждый следующий провод должен перекрывать предыдущий на 1-1.5 см. Важно учитывать, что направление скручивания должно совпадать с направлением навивки жил в проводе. После того как скрутка будет выполнена, необходимо обработать место соединения припоем, что значительно повысит надежность контакта.

Практический совет от Артёма Викторовича: «При работе с тремя проводами целесообразно использовать дополнительный фиксатор — это может быть простой зажим или специализированный инструмент, который помогает равномерно распределить усилие между всеми жилами». Это особенно важно при работе с многожильными проводниками, где существует риск повреждения отдельных проволочек.

Интересные факты

Вот несколько интересных фактов о соединении проводов:

1. Методы соединения: Существует несколько способов соединения проводов, включая скрутку, пайку и использование клеммных колодок. Каждый метод имеет свои преимущества и недостатки. Например, пайка обеспечивает надежное соединение, но требует навыков и специального оборудования, тогда как скрутка проще, но может быть менее надежной в условиях вибрации.

2. Изоляция проводов: При соединении проводов важно учитывать изоляцию. Неправильное соединение может привести к короткому замыканию или утечке тока. Использование термоусадочных трубок или изоленты помогает предотвратить такие проблемы и обеспечивает безопасность.

3. Цветовая кодировка: В большинстве стран провода имеют цветовую кодировку, которая помогает определить их назначение. Например, в электрических системах черный или коричневый провод обычно используется для фазы, синий — для нуля, а зеленый или желтый — для заземления. Правильное соединение проводов согласно этой кодировке критически важно для безопасности и функциональности электрических систем.

ЭТО ГЕНИАЛЬНО! Как правильно соединить провода!

Альтернативные методы соединения и их особенности

Современные технологии предлагают множество альтернативных решений для соединения трех проводов, которые могут быть более эффективными в различных условиях. Например, самозажимные клеммы WAGO становятся все более востребованным вариантом благодаря своей простоте и надежности. Исследования показывают, что такие соединения сохраняют стабильность контакта даже при значительных изменениях температуры и влажности.

Метод опрессовки с использованием гильз также заслуживает особого внимания, так как он широко применяется в промышленных условиях. Этот способ обеспечивает максимальную механическую прочность соединения, однако требует наличия специального инструмента — пресс-клещей. По данным статистики 2024 года, около 78% профессиональных электриков предпочитают использовать этот метод при работе с силовыми линиями.

Хотя болтовое соединение считается устаревшим, оно по-прежнему незаменимо в некоторых ситуациях. Евгений Игоревич Жуков отмечает: «Этот метод особенно эффективен при соединении проводов разного диаметра или материала, таких как медь и алюминий». Важно при этом использовать специальные шайбы и правильно подбирать размер болта.

Распространенные ошибки при соединении трех проводов

Анализ аварийных ситуаций показывает, что большинство проблем возникает из-за простых ошибок при установке. Наиболее распространенной ошибкой является недостаточная длина зачищенных проводов, что приводит к плохому контакту. Еще одной частой проблемой является использование проводов с разным сечением без соответствующей адаптации соединений.

Таблица типичных ошибок и их последствий:

Как соединить провода в распределительной коробке без пайки — клемники, СИЗ, гильзы, что лучше?

Практические рекомендации и техника безопасности

При работе с электропроводкой крайне важно соблюдать правила безопасности. В первую очередь, необходимо отключить электроэнергию на участке, где планируется проводить работы. Исследование, проведенное в 2024 году, показало, что 82% травм, связанных с электромонтажом, происходят из-за игнорирования этого правила. Для проверки отсутствия напряжения рекомендуется использовать индикаторную отвертку.

Артём Викторович Озеров акцентирует внимание на значимости правильного выбора инструментов: «Применение некачественного инструмента может привести к повреждению проводников и созданию потенциально опасной ситуации». Важно также следить за состоянием изоляции инструментов и их соответствием стандартам безопасности.

Не менее важным является корректная маркировка проводов. В соответствии с современными стандартами, фазный провод должен быть белого или коричневого цвета, нулевой — синего, а заземляющий — желто-зеленого. Это значительно упрощает процесс дальнейшего обслуживания и ремонта электросетей.

Сравнительный анализ стоимости различных методов соединения

При выборе способа соединения трех проводов необходимо учитывать не только технические параметры, но и финансовые аспекты. Например, применение самозажимных клемм позволяет сэкономить время на установку, однако их цена выше, чем у традиционного метода скрутки. Тем не менее, при выполнении крупных объемов работ экономия времени может оправдать дополнительные расходы.

• Скрутка: минимальные затраты на материалы
• Клеммные колодки: средняя стоимость, долговечность
• WAGO клеммы: высокая цена, быстрая установка
• Опрессовка: требует вложений в инструменты
• Болтовое соединение: низкие затраты на материалы

Вопросы и ответы по теме соединения трех проводов

• Какой способ соединения является самым надежным? Все способы имеют свои плюсы, однако наивысшую надежность обеспечивает опрессовка гильзами, которая гарантирует максимальную механическую прочность.
• Можно ли соединять медные и алюминиевые провода? Да, это возможно, но только с использованием специальных переходников или контактной пасты, которая предотвращает электрохимическую коррозию.
• Как проверить качество соединения? Для этого следует воспользоваться мультиметром для измерения сопротивления и тепловизором для мониторинга нагрева под нагрузкой.
• Что делать, если провода имеют разное сечение? В таком случае рекомендуется использовать клеммные колодки или болтовое соединение, что позволит компенсировать различия в диаметрах.
• Как часто нужно проверять соединения? Рекомендуется проводить профилактический осмотр каждые 3-5 лет, особенно в условиях повышенной влажности или при значительных температурных колебаниях.

Евгений Игоревич Жуков отмечает: «Заказчики часто интересуются, можно ли выполнять работы самостоятельно. Я всегда советую проводить базовые проверки самостоятельно, но в случае сложных соединений лучше обратиться к профессионалам».

Заключение и рекомендации

В заключение стоит подчеркнуть, что надежное соединение трех проводов требует внимательного подхода и учета множества факторов. Выбор метода соединения должен основываться на специфике условий использования, доступных материалах и инструментах, а также квалификации исполнителя. Не стоит забывать, что экономия на качестве соединения может привести к серьезным последствиям.

Для достижения оптимального результата рекомендуется:

• Тщательно подготовить рабочее пространство и инструменты
• Выбрать метод, соответствующий условиям эксплуатации
• Строго соблюдать правила безопасности
• Регулярно проверять качество соединений
• При необходимости консультироваться с профессионалами

Если вы столкнулись с трудной ситуацией или не уверены в своих силах, лучше обратиться за помощью к квалифицированным электрикам. Они не только выполнят работу на высоком уровне, но и предоставят рекомендации по дальнейшему использованию электросети.

Выбор инструментов и материалов для соединения проводов

Перед тем как приступить к соединению трех проводов, важно правильно выбрать инструменты и материалы, которые обеспечат надежность и безопасность соединения. В этом разделе мы рассмотрим основные инструменты и материалы, которые вам понадобятся для выполнения этой задачи.

Инструменты

• Кусачки – необходимы для обрезки проводов до нужной длины. Убедитесь, что они подходят для работы с проводами нужного сечения.
• Изолировочные ножницы – используются для снятия изоляции с концов проводов. Это позволит вам получить доступ к металлическим жилам для соединения.
• Паяльник – если вы планируете использовать пайку для соединения проводов, вам понадобится паяльник с достаточной мощностью и припой.
• Клеммная колодка – удобный способ соединения проводов без пайки. Она позволяет быстро и безопасно соединить несколько проводов.
• Изолента – необходима для изоляции соединений после их выполнения, чтобы предотвратить короткое замыкание и защитить от влаги.
• Мультиметр – полезен для проверки целостности соединений и измерения напряжения, если это необходимо.

Материалы

• Провода – выбирайте провода с соответствующим сечением и материалом, в зависимости от предполагаемой нагрузки и условий эксплуатации.
• Припой – если вы используете пайку, выбирайте качественный припой, который обеспечит надежное соединение. Существуют свинцовые и бессвинцовые варианты.
• Изоляционные трубки – могут быть использованы для дополнительной изоляции соединений, особенно если они будут подвергаться механическим воздействиям.
• Клеммы – если вы предпочитаете соединять провода с помощью клемм, убедитесь, что они подходят по размеру и типу для ваших проводов.

Выбор правильных инструментов и материалов – это первый шаг к успешному соединению проводов. Убедитесь, что у вас есть все необходимое перед началом работы, чтобы избежать ненужных задержек и обеспечить безопасность процесса.

Вопрос-ответ

Как лучше всего соединить три провода?

Чтобы соединить три провода, обжмите два провода в один фитинг. Если предполагается их частое отсоединение, используйте термоусадочную трубку с клеевой прокладкой и при отсоединении тяните за фитинг, а не за провод. Обжим следует использовать только для многожильных проводов.

Можно ли делать скрутку из 3 проводов?

Нет. Монтаж скрутками СИЗ предполагает соединение только медных проводов. Соединение медных и алюминиевых проводов в одной скрутке также запрещено.

Какой способ соединения проводов наиболее надежный?

Пайка – это один из наиболее надежных способов соединения проводников. Данный способ актуален при необходимости соединения медных жил проводов и кабелей. Недостаток данного способа соединения проводников – относительная трудоемкость процесса.

Советы

СОВЕТ №1

Перед началом работы обязательно отключите электричество в месте соединения проводов. Это поможет избежать короткого замыкания и защитит вас от электрического удара.

СОВЕТ №2

Используйте качественные соединительные элементы, такие как клеммники или изолированные соединения. Это обеспечит надежность соединения и предотвратит возможные проблемы в будущем.

СОВЕТ №3

При соединении проводов разных цветов (например, фаза, ноль и земля) следуйте стандартам цветовой кодировки, чтобы избежать путаницы и обеспечить безопасность электрической цепи.

СОВЕТ №4

После завершения соединения проверьте его с помощью тестера или мультиметра, чтобы убедиться, что все соединения выполнены правильно и нет короткого замыкания.

Перед тем как приступить к соединению трех проводов, важно правильно выбрать инструменты и материалы, которые обеспечат надежность и безопасность соединения. В этом разделе мы рассмотрим основные инструменты и материалы, которые вам понадобятся для выполнения этой задачи.

• Кусачки – необходимы для обрезки проводов до нужной длины. Убедитесь, что они подходят для работы с проводами нужного сечения.
• Изолировочные ножницы – используются для снятия изоляции с концов проводов. Это позволит вам получить доступ к металлическим жилам для соединения.
• Паяльник – если вы планируете использовать пайку для соединения проводов, вам понадобится паяльник с достаточной мощностью и припой.
• Клеммная колодка – удобный способ соединения проводов без пайки. Она позволяет быстро и безопасно соединить несколько проводов.
• Изолента – необходима для изоляции соединений после их выполнения, чтобы предотвратить короткое замыкание и защитить от влаги.
• Мультиметр – полезен для проверки целостности соединений и измерения напряжения, если это необходимо.

• Провода – выбирайте провода с соответствующим сечением и материалом, в зависимости от предполагаемой нагрузки и условий эксплуатации.
• Припой – если вы используете пайку, выбирайте качественный припой, который обеспечит надежное соединение. Существуют свинцовые и бессвинцовые варианты.
• Изоляционные трубки – могут быть использованы для дополнительной изоляции соединений, особенно если они будут подвергаться механическим воздействиям.
• Клеммы – если вы предпочитаете соединять провода с помощью клемм, убедитесь, что они подходят по размеру и типу для ваших проводов.

Выбор правильных инструментов и материалов – это первый шаг к успешному соединению проводов. Убедитесь, что у вас есть все необходимое перед началом работы, чтобы избежать ненужных задержек и обеспечить безопасность процесса.
