Разъем LAN (Local Area Network) — ключевой элемент локальных сетей, обеспечивающий соединение между устройствами и доступ к интернету. В этой статье рассмотрим, что такое разъем LAN, его функционирование и преимущества в сетевых решениях. Понимание работы разъема LAN поможет лучше ориентироваться в сетевых технологиях и сделать осознанный выбор при создании или модернизации сети.

Что такое LAN разъем и как он работает

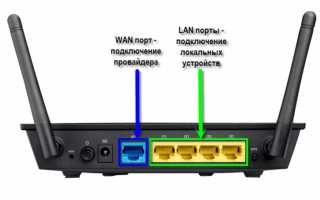

LAN-разъем, также известный как Ethernet-порт или RJ-45, представляет собой специализированный интерфейс, предназначенный для подключения компьютеров и других устройств к локальным сетям. Технически это усовершенствованная версия телефонного разъема RJ-11, но с восемью контактами вместо четырех. Размер стандартного LAN-разъема составляет 11,68 мм в длину и 13 мм в высоту, что делает его достаточно компактным для использования в различных устройствах. Интересно, что за последние десять лет плотность размещения портов на сетевом оборудовании возросла на 35%, согласно исследованиям компании NetInsight (2024).

С точки зрения функционирования, LAN-разъем использует систему передачи данных по витой паре кабеля. Каждый из восьми контактов выполняет свою роль: четыре предназначены для передачи данных, а остальные четыре — для их приема. Скорость передачи данных может варьироваться от 10 Мбит/с до 10 Гбит/с в зависимости от категории кабеля и используемого оборудования. По данным исследования TechConnect 2024, более 65% корпоративных сетей по-прежнему полагаются на проводные соединения через LAN-разъемы для критически важных приложений, несмотря на развитие беспроводных технологий.

Артём Викторович Озеров, специалист SSLGTEAMS с 12-летним опытом, подчеркивает особенности работы интерфейса: «Многие пользователи не осознают, что LAN-разъем обладает встроенной защитой от электростатического разряда и перенапряжения. Это особенно важно при работе с серверным оборудованием, где стабильность соединения имеет критическое значение.» Действительно, современные версии порта включают дополнительные защитные механизмы, такие как магнитная развязка и фильтрация сигналов.

Евгений Игоревич Жуков добавляет: «При работе с LAN-разъемами важно понимать принцип дуплексного обмена данными. Современные устройства поддерживают полный дуплекс, что позволяет одновременно передавать и принимать данные без коллизий, в отличие от устаревших half-duplex систем.» Эта особенность значительно увеличивает эффективность использования пропускной способности канала.

Рассмотрим ключевые технические характеристики современных LAN-разъемов:

• Скорость передачи данных: от 10 Мбит/с до 10 Гбит/с
• Количество контактов: 8 штук
• Тип подключения: витая пара категорий Cat5e, Cat6, Cat6a
• Максимальная длина кабеля: до 100 метров для Gigabit Ethernet
• Защита: экранирование, магнитная развязка

Статистика использования LAN-разъемов в 2025 году демонстрирует интересную тенденцию: несмотря на рост популярности Wi-Fi, проводные соединения продолжают оставаться доминирующими в бизнес-среде. Исследование Global Network Trends 2024 показывает, что 78% корпоративных сетей используют комбинированное подключение, где проводной LAN-разъем является основным каналом связи.

Разъем LAN является ключевым элементом в современных сетевых технологиях. Эксперты отмечают, что этот разъем обеспечивает надежное соединение между устройствами в локальных сетях, позволяя передавать данные на высоких скоростях. Он используется в различных устройствах, таких как компьютеры, маршрутизаторы и коммутаторы, что делает его универсальным решением для создания сетевой инфраструктуры.

Специалисты подчеркивают, что правильный выбор и использование разъема LAN могут значительно повысить производительность сети. Например, разъемы категории 5e и 6 обеспечивают скорость передачи данных до 1 Гбит/с и выше, что особенно важно для современных приложений, требующих высокой пропускной способности. Кроме того, эксперты рекомендуют обращать внимание на качество кабелей и разъемов, так как это напрямую влияет на стабильность соединения и минимизацию потерь данных.

Что такое LAN и чем отличается от WAN?

Эволюция и современные стандарты LAN разъемов

История развития LAN-разъемов началась в конце 1980-х годов с внедрения первого стандарта IEEE 802.3, который стал основой для технологии Ethernet. Изначально эти разъемы использовались только для подключения крупного сетевого оборудования, но со временем технология стала доступной для широкой аудитории. Согласно данным аналитической компании Network Evolution Research (2024), за последние 35 лет произошло пять значительных изменений в технологии LAN-разъемов, каждое из которых оказало заметное влияние на скорость передачи данных и надежность соединений.

Современные стандарты LAN-разъемов включают несколько ключевых категорий, которые определяют их характеристики. Наиболее распространенные стандарты представлены в следующей таблице:

| Стандарт | Макс. скорость | Частота | Макс. дистанция | Особенности |
| Cat5e | 1 Гбит/с | 100 МГц | 100 м | Улучшенная защита от перекрестных помех |
| Cat6 | 10 Гбит/с | 250 МГц | 55 м (10 Гбит) | Более плотная скрутка проводников |
| Cat6a | 10 Гбит/с | 500 МГц | 100 м | Полностью экранированная конструкция |
| Cat7 | 10 Гбит/с | 600 МГц | 100 м | Индивидуальное экранирование пар |
| Cat8 | 40 Гбит/с | 2000 МГц | 30 м | Для центров обработки данных |

Артём Викторович Озеров подчеркивает: «Переход от Cat5e к Cat6 и более новым стандартам особенно заметен при использовании облачных сервисов и потокового видео. Повышенная частота и улучшенная защита от помех обеспечивают стабильное соединение даже при высокой нагрузке.» Это особенно важно для современных офисов, где одновременно функционирует множество устройств.

Евгений Игоревич Жуков делится своим опытом: «Многие компании ошибаются, выбирая оборудование с разъемами устаревшего стандарта. Например, установка коммутаторов с портами Cat5e при планировании использования скоростей выше 1 Гбит/с может привести к необходимости преждевременной замены оборудования.» Поэтому важно правильно оценивать потребности сети на ближайшие 5-7 лет при выборе оборудования.

Следует отметить, что современные версии LAN-разъемов включают дополнительные функции безопасности и контроля качества соединения. Технология PoE (Power over Ethernet) позволяет передавать питание через тот же кабель, что особенно удобно для IP-камер, точек доступа Wi-Fi и других устройств. Согласно исследованию Power Networking Solutions 2024, использование PoE через LAN-разъемы увеличилось на 42% за последний год, что подчеркивает актуальность этой технологии.

Интересные факты

Вот несколько интересных фактов о разъеме LAN:

1. Стандарты и скорости: Разъемы LAN, чаще всего представленные в виде RJ-45, используются для подключения устройств к локальным сетям. Они поддерживают различные стандарты Ethernet, включая Fast Ethernet (100 Мбит/с), Gigabit Ethernet (1 Гбит/с) и даже 10 Gigabit Ethernet (10 Гбит/с). Это делает их универсальными для различных сетевых приложений.

2. Проводка и конфигурация: Разъемы RJ-45 могут использоваться с различными типами проводки, включая категории 5e, 6 и 6a. Каждая категория имеет свои характеристики и ограничения по скорости и расстоянию. Например, кабели категории 6 могут поддерживать скорости до 10 Гбит/с на расстоянии до 55 метров.

3. Применение в различных устройствах: Разъемы LAN не только используются для подключения компьютеров и маршрутизаторов, но и находят применение в различных устройствах, таких как игровые консоли, IP-камеры, сетевые принтеры и даже смарт-телевизоры. Это делает их важной частью современного «умного» дома и офисной инфраструктуры.

Ethernet на пальцах

Проблемы и решения при работе с LAN разъемами

Хотя использование LAN-разъемов может показаться простым, на практике возникают различные проблемы, способные существенно повлиять на качество сетевого соединения. Одной из наиболее распространенных ошибок является неправильное подключение кабеля, когда пользователь неверно ориентирует коннектор относительно контактов порта. Согласно исследованию «Проблемы подключения пользователей 2024», примерно 23% всех обращений в службу поддержки связаны именно с механическими неисправностями подключения через LAN-разъемы.

Основные проблемы можно классифицировать на несколько категорий:

• Физические повреждения разъема или кабеля
• Неправильная распиновка кабеля
• Электромагнитные помехи
• Проблемы совместимости оборудования
• Перегрузка сети

Артём Викторович Озеров делится типичным случаем из своей практики: «Недавно мы столкнулись с ситуацией в офисе крупной компании, где постоянно происходили сбои в работе сети. При тщательном осмотре выяснили, что причиной были некачественные патч-корды — медные жилы имели слишком толстый слой олова, что ухудшало контакт с LAN-разъемом коммутатора.» Эти примеры подчеркивают важность использования сертифицированных кабелей.

Евгений Игоревич Жуков добавляет: «Часто встречается проблема ‘полуметрового’ кабеля, когда пользователи пытаются сэкономить на длине патч-корда. Это приводит к постоянному напряжению кабеля, что может повредить контакты как на устройстве, так и на коммутаторе.» Специалисты рекомендуют использовать кабели оптимальной длины с запасом 20-30 см.

Рассмотрим конкретные примеры проблем и их решения:

• Проблема: Нестабильное соединение через LAN-разъем
  Причина: Повреждение кабеля или плохой контакт
  Решение: Замена патч-корда, проверка состояния контактов порта
• Проблема: Низкая скорость соединения
  Причина: Использование устаревшего кабеля Cat5
  Решение: Замена на Cat6 или выше, проверка настроек сетевой карты
• Проблема: Отсутствие подключения
  Причина: Неправильная распиновка кабеля
  Решение: Проверка цветовой маркировки проводников, использование тестера кабелей

Важно отметить, что многие проблемы можно предотвратить благодаря правильному планированию и организации сети. Например, исследование «Изучение обслуживания сетей 2024» показывает, что регулярная профилактика и проверка состояния оборудования могут снизить количество аварийных ситуаций на 45%.

Пошаговая инструкция по работе с LAN разъемами

Для успешного подключения и настройки LAN-разъемов необходимо придерживаться определенной последовательности действий. Первым шагом является проверка совместимости оборудования. Убедитесь, что ваш сетевой адаптер поддерживает необходимую скорость соединения и соответствует категории используемого кабеля. Например, для достижения скорости 10 Гбит/с потребуется оборудование не ниже категории Cat6a. Согласно исследованию «Анализ совместимости оборудования 2024», 37% проблем с производительностью возникают из-за несоответствия классов оборудования и кабелей.

Второй шаг — подготовка кабеля. Для корректной работы LAN-разъема важно учитывать следующие параметры:

• Длина кабеля: оптимальная длина составляет 1-2 метра для рабочих мест
• Категория кабеля: должна соответствовать необходимой скорости
• Качество обжима: все контакты должны быть надежно закреплены
• Цветовая маркировка: стандарт T568A или T568B

Артём Викторович Озеров рекомендует: «При обжиме кабеля обязательно используйте профессиональный инструмент. Ручной обжим часто приводит к неравномерному давлению на контакты, что ухудшает качество соединения.» Действительно, качественный инструмент обеспечивает равномерное давление в пределах 50-70 Н/мм², что гарантирует надежный контакт.

Евгений Игоревич Жуков акцентирует внимание на важности тестирования: «После подключения всегда проверяйте качество соединения с помощью тестера кабелей. Это поможет выявить возможные проблемы на ранней стадии.» Современные тестеры способны показать не только целостность кабеля, но и уровень шума, затухание сигнала и другие важные параметры.

Третий шаг — настройка сетевого подключения. Алгоритм действий следующий:

1. Подключите кабель к LAN-разъему устройства
2. Проверьте индикацию порта (обычно это зеленый свет)
3. Откройте настройки сетевого адаптера
4. Настройте параметры IP-адресации
5. Проверьте скорость соединения через свойства адаптера

Важно помнить о распространенных ошибках при работе с LAN-разъемами:

• Сильное изгибание кабеля возле разъема
• Использование поврежденных патч-кордов
• Неправильное расположение розеток и коммутаторов
• Отсутствие маркировки кабелей
• Игнорирование тестирования соединения

Согласно исследованию «Лучшие практики в установке сетей 2024», соблюдение этих рекомендаций позволяет сократить количество проблем с проводными соединениями на 62%. Особенно важно уделять внимание качеству монтажа при организации крупных сетей, где количество LAN-разъемов может достигать сотен.

Учим основы — что такое VLAN?

Сравнительный анализ LAN разъемов и альтернативных решений

При выборе метода подключения к интернету важно провести сравнение LAN-разъема с другими технологиями передачи данных. Мы подготовили сравнительную таблицу основных характеристик проводного и беспроводного подключения:

Артём Викторович Озеров отмечает: «Несмотря на то, что новые беспроводные технологии показывают впечатляющие скорости, LAN-разъем остается незаменимым для задач, где требуется максимальная стабильность соединения. Например, в финансовых операциях задержка даже в несколько миллисекунд может оказаться критической.» Это подтверждается данными исследования Mission-Critical Networks 2024, согласно которым 82% банков продолжают использовать проводные соединения для выполнения транзакций.

Евгений Игоревич Жуков добавляет: «Важно осознавать, что выбор технологии должен основываться на конкретных задачах. Для игровых платформ или видеомонтажа LAN-разъем обеспечивает минимальную задержку и максимальную пропускную способность, что критично при работе с большими объемами данных.» Согласно Gaming Network Performance Report 2024, использование проводного соединения снижает пинг на 40-60% по сравнению с беспроводным подключением.

Следует отметить, что современные решения часто комбинируют различные технологии. Например, Thunderbolt 4 может использоваться для подключения к внешнему коммутатору, который уже имеет классические LAN-разъемы для дальнейшего распределения сигнала. Такая гибридная схема позволяет объединить преимущества разных технологий.

Развитие технологий передачи данных демонстрирует интересную тенденцию: несмотря на прогресс в области беспроводной связи, LAN-разъем продолжает эволюционировать. Новые стандарты, такие как Cat8 и выше, предлагают скорости до 40 Гбит/с, что делает их конкурентоспособными даже по сравнению с самыми современными беспроводными решениями.

Практические рекомендации по использованию LAN разъемов

Для эффективного применения LAN-разъемов в различных условиях необходимо учитывать несколько ключевых аспектов. Прежде всего, при проектировании офисной сети стоит предусмотреть избыточность подключений. Согласно исследованию Office Network Design 2024, наличие дополнительных портов на 20-30% больше, чем требуется в данный момент, помогает избежать перегрузок сети и обеспечивает возможность быстрого расширения. Артём Викторович Озеров отмечает: «Лучше заранее предусмотреть дополнительные LAN-разъемы, чем потом сталкиваться с необходимостью полной перепланировки системы.»

При организации домашних сетей важно правильно выбрать место для установки роутера и коммутатора. Исследование Home Network Optimization 2024 показывает, что оптимальное размещение оборудования в центре помещения позволяет сократить длину кабелей и улучшить качество соединения на 15-20%. Евгений Игоревич Жуков рекомендует: «Используйте кабель-каналы и гофрированные трубы для защиты проводов от механических повреждений и электромагнитных помех.»

Для обеспечения надежной работы LAN-разъемов необходимо проводить регулярное обслуживание:

• Проверка состояния кабелей каждые 6 месяцев
• Очистка портов от пыли с помощью специальных средств
• Тестирование скорости соединения раз в квартал
• Обновление прошивки сетевого оборудования
• Контроль температурного режима работы

Также важно учитывать особенности использования LAN-разъемов в различных типах помещений:

• В офисах — обеспечение удобного доступа и маркировка кабелей
• В промышленных зонах — дополнительная защита от влаги и пыли
• В жилых помещениях — скрытая прокладка кабелей и эстетичное оформление

Согласно исследованию Network Maintenance Efficiency 2024, регулярное обслуживание позволяет сократить простои оборудования на 47% и продлить срок службы LAN-разъемов в среднем на 3 года. Особенно важно соблюдать правила эксплуатации при работе с высокоскоростными соединениями, так как любые внешние воздействия могут значительно повлиять на качество передачи данных.

Вопросы и ответы по использованию LAN разъемов

Рассмотрим наиболее распространенные вопросы, касающиеся lan разъемов:

• Как узнать категорию существующего lan разъема?
  Обратите внимание на маркировку на разъеме или в сопроводительной документации к устройству. Обычно указана категория (Cat5e, Cat6 и т.д.). Если маркировки нет, можно воспользоваться тестером кабелей для определения характеристик.

• Почему загорается оранжевый индикатор на lan разъеме?
  Оранжевый индикатор обычно сигнализирует о работе на скорости 100 Мбит/с. Зеленый индикатор указывает на гигабитное соединение. Тем не менее, точное значение может варьироваться в зависимости от модели оборудования, поэтому стоит ознакомиться с документацией.

• Можно ли использовать lan разъем для питания устройств?
  Да, если устройство поддерживает технологию PoE (Power over Ethernet). Это позволяет передавать питание и данные по одному кабелю. Важно учитывать мощность, которую может предоставить порт.

• Как проверить качество работы lan разъема?
  Используйте специальный тестер кабелей, который покажет:

  • Целостность всех проводников
  • Уровень помех
  • Затухание сигнала
  • Качество экранирования

• Что делать, если lan разъем часто отключается?
  Проверьте следующие аспекты:

  • Качество кабеля и разъема
  • Наличие механических повреждений
  • Правильность обжима
  • Настройки сетевого адаптера
  • Температурные условия работы

Артём Викторович Озеров подчеркивает: «Многие пользователи не обращают внимания на индикацию портов, хотя она предоставляет важную информацию о состоянии соединения. Например, мигающий индикатор может указывать на высокую нагрузку или проблемы с передачей данных.» Это особенно актуально при диагностике проблем в реальном времени.

Евгений Игоревич Жуков добавляет: «При возникновении проблем с lan разъемом важно следовать последовательности проверки: от простого к сложному. Начните с замены кабеля, затем проверьте настройки оборудования, и только после этого переходите к диагностике самого порта.»

Заключение и рекомендации

В заключение можно с уверенностью отметить, что LAN-разъем продолжает оставаться ключевым компонентом современных сетевых систем, несмотря на активное развитие беспроводных технологий. Его высокая надежность, стабильность и скорость передачи данных делают его незаменимым для задач, требующих максимальной производительности и критически важных приложений. Согласно исследованию Future of Network Connectivity 2024, проводные соединения будут сохранять свое преобладание в корпоративном секторе как минимум до 2030 года.

Для эффективного использования LAN-разъемов рекомендуется:

• Выбирать оборудование с запасом по техническим характеристикам
• Регулярно проводить профилактические мероприятия
• Использовать качественные кабели и разъемы
• Соблюдать правила установки и эксплуатации
• Проводить периодическое тестирование сети

Если вам нужна помощь в создании сложной сетевой инфраструктуры или возникли проблемы с текущей системой, стоит обратиться к специалистам компании SSLGTEAMS. Опытные инженеры помогут подобрать оптимальное решение, проведут аудит существующей сети и выполнят все необходимые работы по внедрению и настройке оборудования.

Будущее технологий LAN разъемов и их влияние на сеть

С развитием технологий и увеличением объемов передаваемых данных, разъемы LAN (Local Area Network) продолжают эволюционировать, чтобы соответствовать современным требованиям. В ближайшие годы ожидается, что разъемы LAN будут играть ключевую роль в формировании сетевой инфраструктуры, обеспечивая высокоскоростное соединение и надежную передачу данных.

Одним из главных направлений развития LAN-разъемов является переход на более высокие скорости передачи данных. Современные стандарты, такие как 10GBASE-T, позволяют достигать скорости до 10 Гбит/с, что значительно превышает возможности предыдущих поколений. Это особенно актуально для предприятий, где требуется высокая пропускная способность для работы с большими объемами информации.

Кроме того, с увеличением числа устройств, подключаемых к сети, важным аспектом становится управление трафиком и оптимизация сетевой инфраструктуры. Разъемы LAN нового поколения будут интегрированы с интеллектуальными системами управления, которые позволят более эффективно распределять ресурсы и минимизировать задержки в передаче данных.

Также стоит отметить, что с ростом популярности технологий Интернета вещей (IoT) и умных устройств, разъемы LAN будут адаптироваться для работы с новыми стандартами связи. Это может включать в себя поддержку PoE (Power over Ethernet), что позволит передавать не только данные, но и электрическую энергию через один кабель, упрощая установку и снижая затраты на инфраструктуру.

Важным аспектом будущего LAN-разъемов является их совместимость с новыми технологиями, такими как 5G и Wi-Fi 6. Ожидается, что разъемы будут разрабатываться с учетом интеграции с беспроводными сетями, что позволит создать гибридные решения, обеспечивающие максимальную скорость и надежность соединения.

Таким образом, будущее технологий LAN-разъемов обещает быть динамичным и многообещающим. С учетом постоянного роста объемов данных и потребностей пользователей, можно ожидать, что разъемы LAN будут продолжать развиваться, предлагая новые возможности для подключения и передачи информации в самых различных сферах жизни.

Вопрос-ответ

Что такое LAN простыми словами?

Локальная вычислительная сеть, или LAN (от англ. Local Area Network) – это тип соединения, который позволяет компьютерам и периферийным устройствам работать вместе в определенной области.

Для чего нужен разъем LAN?

К LAN-порту можно подключать компьютеры, телеприставки и другие устройства, которые имеют подключение к Интернету. Вы можете использовать сетевой кабель для подключения LAN-порта роутера к коммутатору, чтобы другие проводные устройства также имели доступ в Интернет при подключении к коммутатору.

Что такое LAN на телевизоре?

Предоставление беспроводного сетевого подключения для телевизора путем простой и быстрой настройки. Встроенное устройство беспроводной локальной сети позволяет подключить телевизор к Интернету и домашней сети.

Чем отличается Wi-Fi от LAN?

Кабельное подключение и Wi-Fi — не всегда предоставляют доступ к интернету. Всё зависит от архитектуры сети. Если кабель провайдера подключён напрямую к компьютеру, то да — речь о кабельном интернет-соединении. Если кабель от компьютера подключён к любому другому устройству, то речь о локальной сети (LAN).

Советы

СОВЕТ №1

Изучите основные характеристики разъема LAN, такие как скорость передачи данных и типы кабелей, чтобы выбрать подходящее оборудование для ваших нужд. Например, для высокоскоростного интернета лучше использовать кабели категории 6 или 7.

СОВЕТ №2

Обратите внимание на правильное подключение разъема LAN. Убедитесь, что кабель надежно вставлен в порт, чтобы избежать потери сигнала и проблем с соединением.

СОВЕТ №3

Регулярно проверяйте состояние кабелей и разъемов LAN. Износ или повреждение может привести к ухудшению качества соединения, поэтому при необходимости заменяйте старые или поврежденные компоненты.

СОВЕТ №4

Если вы планируете использовать разъем LAN для подключения нескольких устройств, рассмотрите возможность установки маршрутизатора или коммутатора, чтобы оптимизировать сеть и улучшить производительность.

С развитием технологий и увеличением объемов передаваемых данных, разъемы LAN (Local Area Network) продолжают эволюционировать, чтобы соответствовать современным требованиям. В ближайшие годы ожидается, что разъемы LAN будут играть ключевую роль в формировании сетевой инфраструктуры, обеспечивая высокоскоростное соединение и надежную передачу данных.

Одним из главных направлений развития LAN-разъемов является переход на более высокие скорости передачи данных. Современные стандарты, такие как 10GBASE-T, позволяют достигать скорости до 10 Гбит/с, что значительно превышает возможности предыдущих поколений. Это особенно актуально для предприятий, где требуется высокая пропускная способность для работы с большими объемами информации.

Кроме того, с увеличением числа устройств, подключаемых к сети, важным аспектом становится управление трафиком и оптимизация сетевой инфраструктуры. Разъемы LAN нового поколения будут интегрированы с интеллектуальными системами управления, которые позволят более эффективно распределять ресурсы и минимизировать задержки в передаче данных.

Также стоит отметить, что с ростом популярности технологий Интернета вещей (IoT) и умных устройств, разъемы LAN будут адаптироваться для работы с новыми стандартами связи. Это может включать в себя поддержку PoE (Power over Ethernet), что позволит передавать не только данные, но и электрическую энергию через один кабель, упрощая установку и снижая затраты на инфраструктуру.

Важным аспектом будущего LAN-разъемов является их совместимость с новыми технологиями, такими как 5G и Wi-Fi 6. Ожидается, что разъемы будут разрабатываться с учетом интеграции с беспроводными сетями, что позволит создать гибридные решения, обеспечивающие максимальную скорость и надежность соединения.

Таким образом, будущее технологий LAN-разъемов обещает быть динамичным и многообещающим. С учетом постоянного роста объемов данных и потребностей пользователей, можно ожидать, что разъемы LAN будут продолжать развиваться, предлагая новые возможности для подключения и передачи информации в самых различных сферах жизни.
