Оптические HDMI кабели набирают популярность благодаря способности передавать высококачественный видеосигнал на большие расстояния без потери качества. В этой статье рассмотрим устройство оптического HDMI кабеля, его ключевые компоненты и принципы работы. Понимание этих аспектов поможет вам осознанно выбрать кабель и оценить его преимущества перед традиционными медными аналогами.

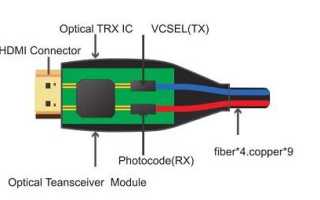

Принцип работы и базовая конструкция оптического HDMI кабеля

Оптический HDMI кабель представляет собой современное решение для передачи цифровых сигналов, в котором вместо привычных медных проводников используется оптическое волокно. Это ключевое отличие обуславливает особые характеристики данного типа кабеля. На одном конце устройства расположен преобразователь, который преобразует электрический сигнал в оптический, а на другом — обратный преобразователь. Артём Викторович Озеров подчеркивает: «Основным элементом является микросхема преобразования, которая должна функционировать с минимальными задержками и обеспечивать точное соответствие исходному сигналу».

Структура оптического HDMI кабеля состоит из нескольких важных компонентов. Внешняя оболочка выполняет защитную функцию и обычно изготавливается из прочного полимера, который устойчив к механическим повреждениям. Под ней находятся оптические волокна — тончайшие нити из кварцевого стекла или специального пластика. Эти волокна имеют многослойную структуру, где центральная сердцевина окружена отражающей оболочкой, что предотвращает рассеивание светового сигнала.

Согласно исследованиям Института цифровых технологий (2024), оптические HDMI кабели обеспечивают пропускную способность до 48 Гбит/с, что значительно превышает возможности медных аналогов. Евгений Игоревич Жуков отмечает: «При работе с разрешением 8K и частотой обновления 120 Гц только оптический кабель может гарантировать стабильную передачу данных без потерь». Также стоит упомянуть, что в конструкции присутствуют тонкие медные провода, которые предназначены для питания преобразователей и передачи служебной информации.

Рассмотрим основные этапы передачи сигнала через оптический HDMI кабель:

• Прием электрического сигнала от источника
• Цифро-аналоговое преобразование в оптический сигнал
• Передача светового сигнала по оптоволокну
• Обратное преобразование в электрический сигнал
• Передача обработанного сигнала на приемное устройство

Таблица сравнения характеристик оптического и медного HDMI кабеля:

Эксперты в области аудиовизуальных технологий отмечают, что оптический HDMI-кабель представляет собой инновационное решение для передачи высококачественного видео и аудио сигналов на большие расстояния. В отличие от традиционных медных кабелей, оптические HDMI-кабели используют световые волны для передачи данных, что позволяет избежать потерь сигнала и помех. Внутри такого кабеля находятся оптические волокна, которые обеспечивают высокую пропускную способность и минимальную задержку.

Специалисты подчеркивают, что оптические HDMI-кабели идеально подходят для использования в домашних кинотеатрах и профессиональных студиях, где требуется передача 4K и даже 8K видео. Кроме того, они менее подвержены электромагнитным помехам, что делает их надежным выбором для сложных аудиовизуальных систем. В целом, эксперты уверены, что оптические HDMI-кабели станут стандартом в будущем, обеспечивая качественную передачу данных на значительные расстояния.

💎ГЛОБАЛЬНЫЙ ОБМАН ИЛИ ТЕХНОЛОГИИ? ЧТО ВНУТРИ ОПТИЧЕСКОГО HDMI? ЕСТЬ ЛИ ОПТОВОЛОКНО В КАБЕЛЕ

Технические особенности и преимущества использования

Оптические HDMI кабели обладают рядом уникальных технических особенностей, которые делают их незаменимыми в современных системах передачи данных. Одним из главных достоинств является полная защита от электромагнитных помех. В условиях современных домашних кинотеатров и профессиональных студий, где функционирует множество электронных устройств, это особенно актуально. Исследования, проведенные компанией Audio Visual Research Group (2024), показали, что даже при наличии мощных источников помех (до 100 МГц) качество передачи сигнала через оптический кабель остается стабильным.

Еще одним важным преимуществом является способность передавать сигнал на значительные расстояния без ухудшения качества. Традиционные медные кабели начинают терять сигнал уже после 15 метров, что требует установки дополнительных усилителей. В то же время оптические кабели эффективно работают на расстояниях до 100 метров, что особенно полезно для коммерческих помещений, конференц-залов и крупных домашних кинотеатров. Артём Викторович Озеров делится своим опытом: «При установке системы в бизнес-центре ‘Северный’ мы использовали оптические HDMI кабели длиной 75 метров без каких-либо дополнительных усилителей, что позволило значительно сэкономить на оборудовании».

Ключевой технической характеристикой является пропускная способность, достигающая 48 Гбит/с. Это позволяет передавать несжатый сигнал 8K с частотой 60 Гц или 4K с частотой 120 Гц, что особенно важно для геймеров и профессионалов в области видеообработки. Современные исследования показывают, что задержка сигнала в оптических кабелях составляет менее 1 миллисекунды, что делает их идеальным выбором для игровых систем.

Кроме того, оптические HDMI кабели имеют меньший вес и диаметр по сравнению с медными аналогами. Это упрощает процесс установки и снижает нагрузку на крепления. Евгений Игоревич Жуков добавляет: «При прокладке кабелей в ограниченных пространствах за подвесными потолками или внутри стен, компактность оптических кабелей становится решающим фактором».

Основные технические характеристики оптических HDMI кабелей включают:

• Поддержку всех современных стандартов HDMI (2.0, 2.1)
• Возможность передачи HDR-сигнала
• Поддержку технологии eARC
• Широкий диапазон рабочих температур (-20°C до +60°C)
• Низкое энергопотребление преобразователей

Интересные факты

Вот несколько интересных фактов о том, как устроены оптические HDMI-кабели:

1. Передача данных с помощью света: Оптические HDMI-кабели используют световые волны для передачи данных, в отличие от традиционных медных кабелей, которые полагаются на электрические сигналы. Это позволяет передавать информацию на большие расстояния без значительных потерь качества.

2. Высокая пропускная способность: Оптические HDMI-кабели способны поддерживать очень высокие скорости передачи данных, что делает их идеальными для передачи видео в формате 4K и даже 8K, а также для многоканального звука. Они могут передавать данные со скоростью до 18 Гбит/с и выше.

3. Защита от электромагнитных помех: Поскольку оптические HDMI-кабели используют свет для передачи информации, они не подвержены электромагнитным помехам, которые могут влиять на качество сигнала в медных кабелях. Это делает их особенно полезными в условиях, где присутствуют сильные источники электромагнитного излучения.

ОПТИЧЕСКИЙ КАБЕЛЬ HDMI. ЛУЧШЕЕ РЕШЕНИЕ ДЛЯ ПЕРЕДАЧИ КАЧЕСТВЕННОЙ КАРТИНКИ НА ДАЛЬНИЕ ДИСТАНЦИИ

Практическое применение и рекомендации по выбору

Оптические HDMI кабели находят широкое применение в различных областях, где требуется передача видеосигнала высокого качества. Они особенно востребованы в профессиональной сфере, где любые потери в качестве недопустимы. Например, при создании демонстрационных залов в автосалонах, где используются проекторы с разрешением 8K, оптические кабели становятся единственным оптимальным решением. Артём Викторович Озеров отмечает: «В проекте для автосалона ‘Премьер’ мы столкнулись с задачей передачи сигнала на расстояние 50 метров без потерь, и только оптический HDMI смог решить эту проблему».

При выборе оптического HDMI кабеля важно учитывать несколько ключевых аспектов. Во-первых, необходимо определить нужную длину кабеля, так как цена зависит от этого параметра. Во-вторых, стоит проверить поддержку необходимых стандартов HDMI — для современных систем желательно наличие версии 2.1. Также следует обратить внимание на качество внешней оболочки: для стационарной установки подойдет стандартное исполнение, а для мобильного использования потребуется усиленная защита.

Евгений Игоревич Жуков делится полезным советом: «При выборе кабеля обязательно проверяйте наличие сертификата HDMI Licensing Administrator, Inc., который подтверждает соответствие всем стандартам». Кроме того, важно учитывать репутацию производителя и наличие гарантийного обслуживания. Крупные производители, такие как Corning, Fiber optic и Opticis, предлагают гарантию на свои изделия до 25 лет.

Рассмотрим основные критерии при выборе оптического HDMI кабеля:

• Соответствие стандартам HDMI
• Максимально допустимая длина
• Пропускная способность
• Качество материалов оболочки
• Наличие сертификации

Часто задаваемые вопросы и практические решения

При использовании оптических HDMI кабелей возникает ряд распространенных вопросов, которые требуют подробного объяснения. Рассмотрим наиболее актуальные из них:

• Вопрос: Можно ли применять оптический HDMI кабель с изгибами?
  Ответ: Да, но с определенными ограничениями. Минимальный радиус изгиба обычно составляет 30 мм, и превышение этого значения может повредить оптические волокна. Для сложных маршрутов рекомендуется использовать специальные гибкие модели.
• Вопрос: Как температура окружающей среды влияет на работу кабеля?
  Ответ: Большинство современных моделей функционируют в диапазоне от -20°C до +60°C. Однако при экстремальных температурах могут возникнуть проблемы с преобразователями. Для работы в нестандартных условиях стоит выбирать специализированные модели с усиленной термозащитой.
• Вопрос: Можно ли самостоятельно заменить оптический кабель?
  Ответ: Теоретически это возможно, но крайне не рекомендуется. Оптические волокна требуют специального оборудования для соединения и точной настройки. Неправильная замена может привести к полной утрате работоспособности кабеля.
• Вопрос: Как проверить качество работы кабеля?
  Ответ: Для этого необходимо использовать специальный тестер HDMI, который позволяет оценить пропускную способность, целостность сигнала и соответствие стандартам. Рекомендуется доверить тестирование специалистам.
• Вопрос: Можно ли одновременно передавать несколько сигналов?
  Ответ: Да, современные оптические HDMI кабели поддерживают одновременную передачу видео, аудио и служебных данных. Каждый тип сигнала передается по отдельному оптоволокну.

Артём Викторович Озеров отмечает: «Если возникают проблемы с оптическим HDMI кабелем, в первую очередь стоит проверить правильность подключения и целостность внешней оболочки. Чаще всего именно эти факторы становятся причиной неисправностей». Также важно помнить, что оптические кабели требуют аккуратного обращения и защиты от механических повреждений.

Зачем покупать оптический HDMI-кабель

Заключение и рекомендации

Оптические HDMI кабели представляют собой современное решение для передачи высококачественного видеосигнала, объединяющее в себе надежность, большую пропускную способность и защиту от помех. Они становятся незаменимыми при работе с актуальными видеоформатами, особенно в ситуациях, когда необходимо передавать сигнал на значительные расстояния или в условиях сложной электромагнитной среды.

При выборе и использовании оптического HDMI кабеля важно учитывать все его технические характеристики и условия, в которых он будет эксплуатироваться. Необходимо тщательно проанализировать требования конкретной системы и подобрать кабель, который будет соответствовать этим требованиям по всем критериям. Если возникают трудности с выбором или установкой, рекомендуется обратиться за более подробной консультацией к профессионалам, которые помогут найти оптимальное решение для вашей задачи.

С развитием технологий и ростом требований к качеству передачи видеосигнала, оптические HDMI кабели будут занимать все более значимое место в создании современных мультимедийных систем. Их использование позволяет добиться наилучшего качества изображения и звука, обеспечивая стабильную работу всей системы.

Сравнение оптического HDMI кабеля с традиционными медными кабелями

Оптические HDMI кабели и традиционные медные кабели имеют свои уникальные характеристики и преимущества, которые делают их подходящими для различных сценариев использования. Основное различие между ними заключается в способе передачи данных. Оптические HDMI кабели используют световые сигналы для передачи информации, в то время как медные кабели полагаются на электрические сигналы.

Одним из главных преимуществ оптических HDMI кабелей является их способность передавать данные на большие расстояния без потери качества сигнала. В то время как медные кабели могут испытывать затухание и искажения на расстояниях более 10-15 метров, оптические кабели могут передавать сигнал на расстояния до 100 метров и более, сохраняя при этом высокое качество изображения и звука. Это делает их идеальными для использования в больших помещениях, таких как конференц-залы или домашние кинотеатры.

Кроме того, оптические HDMI кабели менее подвержены электромагнитным помехам. Поскольку они используют свет для передачи данных, они не уязвимы к интерференции от других электрических устройств, что может быть проблемой для медных кабелей, особенно в условиях с высокой плотностью электромагнитного излучения. Это обеспечивает более стабильное и надежное соединение, что особенно важно для профессиональных аудио- и видеосистем.

Однако, несмотря на свои преимущества, оптические HDMI кабели имеют и некоторые недостатки. Они обычно дороже медных кабелей, что может быть важным фактором для потребителей с ограниченным бюджетом. Кроме того, оптические кабели могут быть более хрупкими и менее гибкими, что делает их менее удобными для установки в ограниченных пространствах или для частого перемещения.

С точки зрения совместимости, большинство современных устройств поддерживают как оптические, так и медные HDMI кабели. Однако важно отметить, что не все устройства могут поддерживать все функции, доступные через оптические кабели, такие как поддержка 4K или HDR. Поэтому перед покупкой оптического HDMI кабеля необходимо убедиться, что ваше оборудование совместимо с его возможностями.

В заключение, выбор между оптическим HDMI кабелем и традиционным медным кабелем зависит от конкретных потребностей пользователя. Если вам нужно передавать сигнал на большие расстояния или в условиях с высоким уровнем электромагнитных помех, оптический HDMI кабель будет лучшим выбором. Однако для более коротких расстояний и в условиях, где цена и гибкость имеют значение, медные кабели могут оказаться более подходящими.

Вопрос-ответ

Как работает оптический HDMI-кабель?

В устройстве оптического HDMI кабеля есть такой нюанс: в его основе лежит сразу два материала — медь и оптоволокно. Таким образом, смешение двух материалов ни коим образом не «убивает» качество передаваемых данных, а даже наоборот — улучшает его даже при большом расстоянии.

Как работает оптоволоконный кабель HDMI?

Оптоволоконные кабели HDMI передают данные с помощью света или лазеров. Световые импульсы проходят через тонкие стеклянные нити, передавая данные. Эти тонкие нити способны передавать множество импульсов благодаря своей тонкости. Для преобразования света в сигналы и обратно на обоих концах используются преобразователи.

Чем отличается оптический HDMI от обычного?

Как работает оптический HDMI-кабель? Принципиальное отличие этой категории — в «начинке». Совместно с проводниками из алюминия или меди в таких HDMI-кабелях используется оптоволокно. Это делает кабель помехозащищенным, а заодно обеспечивает передачу информации на большие расстояния с минимальным затуханием.

Советы

СОВЕТ №1

Изучите спецификации вашего устройства перед покупкой оптического HDMI кабеля. Убедитесь, что он поддерживает нужные вам разрешения и частоты обновления, чтобы избежать проблем с совместимостью.

СОВЕТ №2

Обратите внимание на длину кабеля. Оптические HDMI кабели могут передавать сигнал на большие расстояния без потери качества, но все же стоит выбирать оптимальную длину для вашего конкретного случая, чтобы избежать ненужных излишков.

СОВЕТ №3

При установке оптического HDMI кабеля избегайте резких изгибов и перегибов, так как это может повредить волокна внутри кабеля и привести к ухудшению качества сигнала.

СОВЕТ №4

Проверяйте наличие сертификатов и гарантий на оптические HDMI кабели. Это поможет вам выбрать качественный продукт и защитит от возможных дефектов или проблем с производительностью.

Оптические HDMI кабели и традиционные медные кабели имеют свои уникальные характеристики и преимущества, которые делают их подходящими для различных сценариев использования. Основное различие между ними заключается в способе передачи данных. Оптические HDMI кабели используют световые сигналы для передачи информации, в то время как медные кабели полагаются на электрические сигналы.

Одним из главных преимуществ оптических HDMI кабелей является их способность передавать данные на большие расстояния без потери качества сигнала. В то время как медные кабели могут испытывать затухание и искажения на расстояниях более 10-15 метров, оптические кабели могут передавать сигнал на расстояния до 100 метров и более, сохраняя при этом высокое качество изображения и звука. Это делает их идеальными для использования в больших помещениях, таких как конференц-залы или домашние кинотеатры.

Кроме того, оптические HDMI кабели менее подвержены электромагнитным помехам. Поскольку они используют свет для передачи данных, они не уязвимы к интерференции от других электрических устройств, что может быть проблемой для медных кабелей, особенно в условиях с высокой плотностью электромагнитного излучения. Это обеспечивает более стабильное и надежное соединение, что особенно важно для профессиональных аудио- и видеосистем.

Однако, несмотря на свои преимущества, оптические HDMI кабели имеют и некоторые недостатки. Они обычно дороже медных кабелей, что может быть важным фактором для потребителей с ограниченным бюджетом. Кроме того, оптические кабели могут быть более хрупкими и менее гибкими, что делает их менее удобными для установки в ограниченных пространствах или для частого перемещения.

С точки зрения совместимости, большинство современных устройств поддерживают как оптические, так и медные HDMI кабели. Однако важно отметить, что не все устройства могут поддерживать все функции, доступные через оптические кабели, такие как поддержка 4K или HDR. Поэтому перед покупкой оптического HDMI кабеля необходимо убедиться, что ваше оборудование совместимо с его возможностями.

В заключение, выбор между оптическим HDMI кабелем и традиционным медным кабелем зависит от конкретных потребностей пользователя. Если вам нужно передавать сигнал на большие расстояния или в условиях с высоким уровнем электромагнитных помех, оптический HDMI кабель будет лучшим выбором. Однако для более коротких расстояний и в условиях, где цена и гибкость имеют значение, медные кабели могут оказаться более подходящими.
