Правильный выбор сечения провода — важный аспект проектирования и эксплуатации электрических систем, влияющий на безопасность и эффективность оборудования. Неправильное сечение может привести к перегреву проводов, потере энергии и даже пожару. В этой статье рассмотрим основные критерии и методы подбора сечения провода для различных электротехнических задач, что поможет избежать проблем и обеспечить надежность электросети.

Основные принципы выбора сечения провода

Выбор подходящего сечения провода основывается на нескольких ключевых аспектах, каждый из которых требует внимательного рассмотрения. В первую очередь, важно осознавать, что электрический ток, проходя через проводник, вызывает его нагрев. Это физическое явление напрямую связано с площадью поперечного сечения провода: чем больше эта площадь, тем эффективнее происходит теплоотвод и тем ниже риск перегрева. Согласно актуальным нормам ПУЭ (Правила устройства электроустановок) и исследованиям 2024 года, максимальная температура для медных проводников не должна превышать 65°C при длительной эксплуатации, тогда как для алюминиевых проводников этот показатель составляет 55°C.

При определении сечения провода необходимо учитывать три основных параметра: материал проводника, его длину и ожидаемую нагрузку. Медь и алюминий обладают различной удельной проводимостью, поэтому одинаковое сечение этих материалов будет иметь разные характеристики по пропускной способности. Например, медь примерно на 40% эффективнее проводит электричество по сравнению с алюминием, что делает её более предпочтительным вариантом для большинства домашних и промышленных нужд, несмотря на более высокую цену.

Длина проводника имеет критическое значение, особенно когда расстояние между источником питания и потребителем превышает 15 метров. Увеличение длины линии приводит к росту потерь напряжения, что может негативно сказаться на работе оборудования. Специалисты рекомендуют учитывать дополнительное сечение провода, если длина линии превышает 20 метров: на каждые дополнительные 10 метров следует увеличивать сечение на одну стандартную ступень.

«Я всегда рекомендую клиентам оставлять запас по мощности не менее 20-25%, – утверждает Артём Викторович Озеров. – Это помогает учесть возможные ошибки в расчетах и обеспечивает дополнительную надежность системы в будущем.»

Мощность подключаемого оборудования является основным критерием при выборе сечения. Современные исследования показывают, что средняя мощность бытовой техники в домах увеличивается примерно на 8% ежегодно из-за появления новых энергоемких устройств. Поэтому при расчете важно учитывать не только текущую нагрузку, но и возможность её роста в будущем.

Рассмотрим практический пример: для подключения электроплиты мощностью 7 кВт потребуется медный провод сечением не менее 6 мм². Однако, если планируется установка мощной вытяжки или другого оборудования, стоит выбрать провод сечением 10 мм², чтобы обеспечить надежную работу всей системы.

Тип изоляции проводника также оказывает влияние на выбор сечения. Современные материалы, такие как ПВХ или сшитый полиэтилен, имеют разные температурные характеристики и допустимые токовые нагрузки. Например, провода с термостойкой изоляцией могут функционировать при более высоких температурах, что позволяет использовать меньшее сечение при той же нагрузке.

При выборе сечения провода эксперты рекомендуют учитывать несколько ключевых факторов. Во-первых, необходимо определить максимальную нагрузку, которую провод будет нести. Это позволит избежать перегрева и повреждений изоляции. Во-вторых, важно учитывать длину провода: чем длиннее провод, тем больше сопротивление, что может привести к падению напряжения. Специалисты также подчеркивают значимость материала провода: медь имеет лучшие проводящие свойства по сравнению с алюминием, что позволяет использовать более тонкие сечения. Наконец, не стоит забывать о климатических условиях и способе прокладки, так как они могут влиять на выбор сечения. Правильный расчет сечения провода обеспечивает безопасность и долговечность электрической сети.

Как определить сечение кабеля?

Пошаговая инструкция расчета сечения провода

Процесс определения сечения провода можно представить как четко организованную последовательность шагов, что поможет избежать ошибок даже при самостоятельном расчете. Первым шагом является вычисление общей потребляемой мощности всех электрических устройств, которые будут подключены к данной линии. Для этого следует составить детализированный список оборудования с указанием их мощности, которую можно найти в технической документации каждого прибора.

• Подсчитайте общую мощность всех устройств
• Добавьте 20-25% запасной мощности
• Определите коэффициент одновременности использования
• Учитывайте особенности пусковых токов

После того как общая мощность будет определена, необходимо перевести её в значение тока, используя формулу I = P/U для однофазной сети или I = P/(√3 × U) для трехфазной, где I – это ток в амперах, P – мощность в ваттах, U – напряжение сети. Например, если общая мощность составляет 8 кВт в однофазной сети 220В, то ток будет примерно 36 А.

Следующий шаг – выбор материала провода и типа изоляции. Медные провода являются более предпочтительными благодаря своим превосходным электрическим характеристикам, однако при значительной длине линии или ограниченном бюджете можно рассмотреть вариант с алюминиевыми проводами. Важно помнить, что при использовании алюминия следует выбирать сечение на одну-две ступени больше по сравнению с медными проводами.

«Недавно я столкнулся с интересным случаем, – рассказывает Евгений Игоревич Жуков. – Клиент хотел сэкономить и выбрал алюминиевые провода, но после моих расчетов понял, что экономия будет минимальной, так как пришлось бы выбирать значительно большее сечение.»

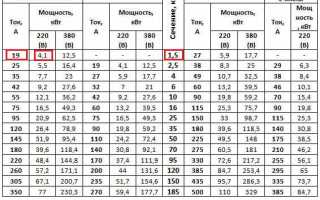

Для удобства восприятия информации представим данные в виде таблицы:

Заключительный этап – это проверка выбранного сечения на допустимые потери напряжения. Для этого используется формула ΔU = (I × L × ρ)/S, где ΔU – это потеря напряжения, I – ток, L – длина линии, ρ – удельное сопротивление материала, S – площадь сечения. Допустимые потери напряжения составляют до 5% для осветительных сетей и до 3% для силовых цепей.

Интересные факты

Вот несколько интересных фактов о подборе сечения провода:

1. Зависимость от тока и длины провода: Сечение провода напрямую зависит от силы тока, который он должен проводить, а также от длины провода. Чем больше ток и длиннее провод, тем большее сечение необходимо для предотвращения перегрева и потерь энергии. Это связано с тем, что сопротивление провода увеличивается с его длиной, что может привести к значительным потерям напряжения.

2. Температурный режим: При выборе сечения провода важно учитывать не только ток, но и температурный режим окружающей среды. Например, в условиях высокой температуры провод может перегреваться даже при допустимом токе, поэтому для таких условий рекомендуется использовать провода с большим сечением или специальные материалы, устойчивые к высоким температурам.

3. Стандарты и нормы: В разных странах существуют свои стандарты и нормы по выбору сечения проводов, которые учитывают не только электрические характеристики, но и безопасность. Например, в России используется система, основанная на ГОСТах, в то время как в Европе и США применяются свои стандарты (например, NEC в США). Это важно учитывать при проектировании электрических систем, особенно в международных проектах.

Электропроводка. Выбор кабеля. ТОП-5 основных правил.

Частые ошибки при выборе сечения провода

Опыт показывает, что даже квалифицированные электрики нередко ошибаются при выборе сечения проводов, что может иметь серьезные последствия. Одной из самых распространенных ошибок является недооценка потенциального роста нагрузки. Многие владельцы домов полагают, что имеющегося количества розеток и техники вполне достаточно, однако на практике через 2-3 года количество подключаемых устройств увеличивается в среднем на 30-40%.

Еще одной типичной ошибкой является неправильный расчет пусковых токов. Это особенно актуально для мощных индуктивных нагрузок, таких как кондиционеры, насосы и холодильники. Пусковой ток может превышать номинальный в 3-7 раз, что требует соответствующего увеличения сечения проводов. Например, для кондиционера мощностью 2.5 кВт с пусковым током в 20 А потребуется провод сечением не менее 2.5 мм², хотя по номинальной мощности достаточно было бы 1.5 мм².

Игнорирование качества соединений – еще одна распространенная проблема. Даже правильно подобранное сечение провода не сможет предотвратить проблемы, если контактные соединения выполнены некачественно. Исследования 2024 года показали, что до 45% всех аварийных ситуаций связаны именно с плохими контактами в местах соединения проводов.

• Использование проводов с недостаточным сечением
• Неправильный расчет коэффициента одновременности
• Игнорирование температурных условий эксплуатации
• Пренебрежение особенностями монтажа

«Недавно я помогал разбираться с проблемой в частном доме, – делится Артём Викторович Озеров. – Владелец решил сэкономить на проводке, выбрав алюминиевые провода меньшего сечения, чем требовалось. Через полгода начали постоянно срабатывать автоматические выключатели, а затем и вовсе произошло оплавление изоляции.»

Важно уделять особое внимание условиям прокладки проводов. Например, при скрытой проводке в штробах или трубах необходимо увеличивать сечение на одну ступень по сравнению с открытым монтажом, так как условия теплоотдачи хуже. Также следует учитывать температурные коэффициенты – при повышенной температуре окружающей среды пропускная способность проводов снижается.

Практические рекомендации по выбору проводов

Современный рынок предлагает разнообразные варианты кабельной продукции, и правильный выбор конкретного типа провода играет ключевую роль в обеспечении безопасности и надежности электрических систем. При выборе кабеля важно учитывать не только его сечение, но и конструктивные характеристики, такие как количество жил, тип изоляции и наличие защитных оболочек. Например, для внутренней проводки в жилых помещениях оптимальными вариантами являются кабели марки ВВГнг-LS или NYM, которые отличаются высокой пожарной безопасностью и минимальным уровнем дымообразования.

Качество приобретаемой продукции также требует особого внимания. Исследования, проведенные в 2024 году, показали, что до 25% кабелей на рынке не соответствуют заявленным характеристикам. Чтобы избежать покупки подделок, рекомендуется приобретать кабели только у официальных дистрибьюторов и обязательно проверять наличие сертификатов соответствия. Следует насторожиться, если на изоляции отсутствует маркировка, наблюдается неоднородность цвета, а также если изоляция слишком мягкая или, наоборот, чрезмерно жесткая.

• Убедитесь, что фактическое сечение соответствует заявленному
• Обратите внимание на качество изоляции
• Выбирайте кабели с запасом по мощности
• Учитывайте условия прокладки

«Рекомендую всегда брать образец кабеля перед крупной закупкой, – делится советом Евгений Игоревич Жуков. – Простой микрометр поможет проверить реальное сечение жил, которое часто оказывается меньше заявленного.»

Для силовых линий лучше выбирать кабели с монолитными жилами, так как они лучше сохраняют форму при монтаже и обеспечивают надежный контакт в клеммах. В то же время для подвижных соединений или участков с частыми изгибами предпочтительнее использовать многопроволочные кабели, которые обладают большей гибкостью.

Тип изоляции следует выбирать в зависимости от условий эксплуатации. Для обычных помещений подойдет ПВХ-изоляция, а для мест с повышенной влажностью или риском механических повреждений рекомендуется использовать кабели с дополнительной броней или усиленной оболочкой. Особое внимание стоит уделить кабелям для систем противопожарной защиты – здесь необходимы специальные марки с огнестойкими свойствами.

Какой кабель нужен для розеток? Как узнать сечение кабеля по диаметру? Кабель по ГОСТу и по ТУ

Ответы на часто задаваемые вопросы

Рассмотрим наиболее важные вопросы, которые могут возникнуть при выборе сечения проводов, и предоставим на них профессиональные ответы.

• Как длина линии влияет на выбор сечения? Длина линии играет значительную роль в определении потерь напряжения. Для длинных линий (более 20 метров) необходимо увеличивать сечение или использовать провода с высокой проводимостью. Например, для линии длиной 50 метров с нагрузкой 5 кВт потребуется провод сечением 4 мм² вместо стандартных 2.5 мм².
• Можно ли заменить медные провода алюминиевыми? Теоретически это возможно, но на практике не рекомендуется. Алюминий обладает меньшей проводимостью, подвержен окислению и более хрупок. Для той же нагрузки потребуется провод большего сечения, что часто делает использование алюминия экономически нецелесообразным.
• Как часто следует проверять состояние электропроводки? Рекомендуется проводить профессиональный осмотр каждые 5 лет для скрытой проводки и каждые 3 года для открытой. Если появляются признаки перегрева (например, запах горелой изоляции или потемнение стен вокруг розеток), проверку следует провести незамедлительно.
• Что делать, если старая проводка не справляется с нагрузкой? В этом случае необходима полная замена проводки с учетом современных требований к нагрузкам. Попытки «нарастить» существующую проводку могут привести к аварийным ситуациям. Лучше заранее предусмотреть запас по мощности на будущее.
• Как проверить качество приобретенного кабеля? Проверьте сечение с помощью микрометра, убедитесь в равномерности окраски изоляции, проверьте маркировку и наличие сертификатов. Если есть подозрения на подделку, проведите тестовое подключение с измерением сопротивления жил.

«В своей практике я часто сталкиваюсь с тем, что клиенты пытаются сэкономить на проводке, – отмечает Артём Викторович Озеров. – Важно понимать, что электробезопасность — это не та сфера, где стоит искать дешевые решения.»

Заключение и рекомендации

Правильный выбор сечения кабеля является основой для безопасной и эффективной работы всей электрической системы, что требует внимательного подхода и учета множества факторов. Важно отметить, что экономия на качестве и сечении проводов может привести к значительно большим расходам в будущем. Современные исследования показывают, что правильный первоначальный выбор проводки может снизить риск аварийных ситуаций на 85% и увеличить срок службы электросистемы в среднем на 40%.

Для обеспечения максимальной безопасности рекомендуется всегда закладывать запас по мощности не менее 20-25%, использовать только качественные сертифицированные материалы и доверять установку профессионалам. Если у вас возникают трудности с расчетами или выбором оптимального решения, не стесняйтесь обращаться за более подробной консультацией к специалистам. Помните, что электробезопасность – это инвестиция в ваше спокойствие и комфорт в доме или офисе на многие годы вперед.

Влияние температуры и условий эксплуатации на выбор сечения провода

При выборе сечения провода необходимо учитывать не только его электрические характеристики, но и влияние температуры и условий эксплуатации. Эти факторы могут существенно повлиять на эффективность работы электрической сети и безопасность эксплуатации проводов.

Температура окружающей среды играет ключевую роль в определении допустимого тока, который может проходить через провод. При повышении температуры увеличивается сопротивление материала, что может привести к перегреву и, как следствие, к повреждению изоляции или даже к короткому замыканию. Поэтому важно учитывать максимальные и минимальные температуры, в которых будет эксплуатироваться провод.

Существует несколько категорий температурных режимов, которые следует учитывать:

• Нормальная температура: Обычно это диапазон от -10°C до +40°C, в котором большинство проводов могут работать без дополнительных мер предосторожности.
• Повышенная температура: При температурах выше 40°C необходимо снижать допустимый ток, так как это может привести к перегреву проводов. В таких случаях рекомендуется использовать провода с большим сечением или специальные материалы, устойчивые к высоким температурам.
• Низкая температура: При температурах ниже -10°C также может наблюдаться изменение свойств материалов, что может привести к хрупкости изоляции и другим негативным последствиям.

Условия эксплуатации также играют важную роль в выборе сечения провода. Например, провода, которые будут прокладываться в земле, должны иметь более толстую изоляцию и, возможно, большее сечение, чтобы справляться с механическими нагрузками и воздействием влаги. В то же время провода, прокладываемые в воздухе, могут иметь меньшие размеры, так как они будут лучше охлаждаться.

Кроме того, необходимо учитывать такие факторы, как:

• Механические нагрузки: Если провод будет подвергаться физическому воздействию (например, в промышленных условиях), его сечение должно быть увеличено для обеспечения надежности.
• Влияние химических веществ: В условиях, где провода могут контактировать с агрессивными химическими веществами, необходимо выбирать материалы, устойчивые к коррозии и другим повреждениям.
• Влажность и наличие конденсата: В условиях повышенной влажности или конденсации влаги требуется учитывать возможность образования коррозии и ухудшения изоляционных свойств.

Таким образом, при выборе сечения провода необходимо учитывать не только его электрические характеристики, но и температурные условия, механические нагрузки и окружающую среду. Это позволит обеспечить надежную и безопасную эксплуатацию электрических сетей.

Вопрос-ответ

Как узнать, какое сечение провода нужно?

Формула расчета сечения провода. Чтобы определить сечение провода вручную, измерьте диаметр одной медной или алюминиевой жилы с помощью штангенциркуля. Далее используйте формулу площади круга: S = (π × d²) / 4, где S — сечение в мм², d — диаметр токопроводящей жилы в мм, π ≈ 3,14.

Как подобрать сечение кабеля по мощности?

Чтобы определить сечение проводки по току, нужно значение суммарной мощности разделить на 0, 92 от напряжения в вашей сети или, если речь идет о трехфазном проводе, на 1, 7 от напряжения в сети.

Советы

СОВЕТ №1

Определите максимальную нагрузку, которую будет нести провод. Для этого суммируйте мощность всех подключаемых устройств и выберите сечение провода, соответствующее этой нагрузке, с учетом допустимого тока.

СОВЕТ №2

Учитывайте длину провода. Чем длиннее провод, тем больше сопротивление, что может привести к падению напряжения. Для длинных участков рекомендуется увеличивать сечение провода, чтобы минимизировать потери.

СОВЕТ №3

Обратите внимание на условия эксплуатации. Если провод будет использоваться в условиях высокой температуры, влажности или в агрессивной среде, выбирайте материалы и сечения, которые соответствуют этим условиям, чтобы избежать перегрева и коррозии.

СОВЕТ №4

Пользуйтесь таблицами сечений проводов, которые учитывают различные факторы, такие как тип изоляции и способ прокладки. Это поможет вам выбрать оптимальное сечение для конкретной ситуации.
