В компьютерных технологиях материнская плата играет ключевую роль, а важным компонентом является VRM (Voltage Regulator Module) MOS (Metal-Oxide-Semiconductor). В этой статье рассмотрим, что такое VRM MOS, как он функционирует и какую роль выполняет в обеспечении стабильной работы компьютера. Понимание работы VRM MOS поможет оценить производительность и надежность системы, а также сделать более обоснованный выбор при покупке комплектующих.

Что такое VRM MOS и зачем он нужен

VRM (модуль регулировки напряжения) представляет собой сложную систему питания для процессора, состоящую из нескольких ключевых элементов. Главным компонентом этой системы являются MOSFET-транзисторы (металлооксидные полупроводниковые полевые транзисторы), которые преобразуют напряжение от блока питания в стабильное питание для центрального процессора. В современных материнских платах система VRM играет крайне важную роль, так как обеспечивает стабильное напряжение в диапазоне от 1,0 до 1,4 Вольта при токе до 100 Ампер и более. Согласно исследованию компании TechInsights 2024 года, около 65% проблем со стабильностью работы высокопроизводительных систем связано с некачественной реализацией VRM-цепей на материнской плате.

Система VRM функционирует по принципу понижающего преобразователя, где входное напряжение 12V от блока питания преобразуется в необходимое для процессора значение. Каждый VRM-канал включает дроссель, конденсаторы и MOSFET-транзисторы, которые работают в режиме быстрого переключения с частотой до нескольких сотен кГц. Эффективность преобразования напряжения напрямую зависит от качества используемых компонентов и схемотехнических решений. Специалисты компании SSLGTEAMS отмечают, что в бюджетных решениях часто применяются недорогие компоненты с низким КПД, что приводит к увеличенным потерям энергии и перегреву элементов.

Артём Викторович Озеров акцентирует внимание на важности правильного выбора материнской платы: «Многие пользователи при сборке системы обращают внимание только на количество фаз питания, забывая о качестве самих компонентов. Дешевые MOSFET-транзисторы могут работать нестабильно при высоких нагрузках, что особенно критично для разгона процессора». Современные VRM-схемы включают несколько уровней защиты: от перегрузки по току, перегрева и короткого замыкания. Однако эффективность этих защит зависит от качества реализации всей цепи питания.

Эксперты в области компьютерных технологий отмечают, что термин «VRM MOS» на материнской плате относится к важному компоненту, отвечающему за управление питанием процессора. VRM, или Voltage Regulator Module, включает в себя несколько MOSFET-транзисторов, которые регулируют напряжение, подаваемое на ЦП. Это особенно критично для высокопроизводительных систем, где стабильность и эффективность питания играют ключевую роль.

Специалисты подчеркивают, что качественные VRM MOS могут значительно повысить производительность и долговечность процессора, особенно при разгоне. Неправильный выбор или низкое качество этих компонентов может привести к перегреву и нестабильной работе системы. Поэтому при выборе материнской платы важно обращать внимание на конструкцию VRM и характеристики MOSFET-транзисторов, что поможет обеспечить надежную работу компьютера в любых условиях.

Цепи питания VRM: Сколько реально надо? Нагрев+радиаторы

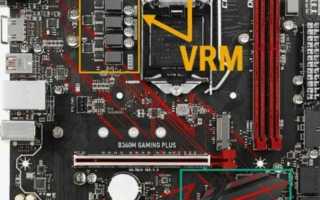

Как устроена система VRM на материнской плате

Стандартная схема VRM включает в себя несколько основных компонентов, каждый из которых играет свою роль в процессе преобразования напряжения. Ключевыми элементами являются силовые дроссели (индуктивности), конденсаторы различных емкостей, MOSFET-транзисторы и ШИМ-контроллер. Давайте подробнее рассмотрим их взаимодействие:

Евгений Игоревич Жуков поясняет принцип функционирования системы: «VRM использует технологию multiphase, что позволяет распределять нагрузку между несколькими параллельными каналами. Это снижает тепловыделение каждого отдельного компонента и увеличивает общую эффективность преобразования». Современные материнские платы в высоком сегменте могут иметь от 16 до 20 фаз питания, где каждая фаза включает полный набор необходимых компонентов.

В процессе работы VRM происходит частое переключение MOSFET-транзисторов с частотой, установленной ШИМ-контроллером. Эта частота может колебаться от 300 кГц до 1 МГц в зависимости от конкретной реализации. Дроссели накапливают энергию, когда транзисторы находятся в открытом состоянии, и передают ее нагрузке при закрытом состоянии. Конденсаторы обеспечивают сглаживание пульсаций напряжения, что гарантирует стабильное питание процессора. Качество всех компонентов имеет критическое значение для надежности работы системы. Например, применение танталовых или полимерных конденсаторов вместо стандартных алюминиевых значительно снижает эквивалентное последовательное сопротивление (ESR) и улучшает стабильность функционирования.

Интересные факты

Вот несколько интересных фактов о VRM (Voltage Regulator Module) на материнской плате:

1. Функция VRM: VRM отвечает за преобразование напряжения от источника питания (обычно 12 В) до более низких значений, необходимых для работы процессора и других компонентов. Это критически важно, так как процессоры требуют стабильного и точного напряжения для эффективной работы.

2. Эффективность и теплоотведение: Качество VRM напрямую влияет на производительность системы. Высококачественные VRM могут обеспечивать более стабильное напряжение и лучшее теплоотведение, что позволяет разгонять процессоры и другие компоненты без риска перегрева.

3. Число фаз: VRM состоит из нескольких «фаз», каждая из которых отвечает за определенную часть нагрузки. Чем больше фаз у VRM, тем лучше он справляется с высокими нагрузками и тем более стабильным будет напряжение. Это особенно важно для игровых и рабочих станций, где требуется высокая производительность.

Эти факты подчеркивают важность VRM в обеспечении стабильной и эффективной работы компьютерной системы.

VRM материнской платы. Максимально коротко.

Как определить качество VRM на материнской плате

Оценка качества VRM-системы требует тщательного анализа нескольких ключевых аспектов. В первую очередь, стоит обратить внимание на количество и расположение фаз питания. Современные материнские платы могут иметь от 4 до 20 реальных фаз, и важно уметь различать настоящие фазы от удвоенных или утроенных. Надежные производители, такие как ASUS, MSI и Gigabyte, четко указывают реальное количество фаз в своих спецификациях.

Визуальный осмотр зоны VRM также может предоставить много информации о качестве исполнения. Компоненты высокого качества обычно имеют следующие характеристики: MOSFET-транзисторы в крупных корпусах с цифровой маркировкой, дроссели с металлическим сердечником (предпочтительно с ферритовым покрытием) и конденсаторы от известных брендов, таких как Fujitsu или Panasonic. Особое внимание следует уделить системе охлаждения — наличие эффективных радиаторов с тепловыми трубками свидетельствует о серьезном подходе к теплоотведению.

• Количество и качество фаз питания
• Тип и производитель компонентов
• Система охлаждения VRM
• Расположение и разводка элементов
• Программное обеспечение для мониторинга

По мнению Артёма Викторовича Озерова: «Опытный пользователь может оценить качество VRM по нескольким признакам: плотности компоновки элементов, качеству пайки, наличию дополнительных конденсаторов фильтрации. Также важна информативность BIOS — возможность детального контроля напряжений и температур». Современные материнские платы зачастую оснащены системой мониторинга состояния VRM в реальном времени через BIOS или специализированное программное обеспечение. Это позволяет отслеживать температуру, потребляемый ток и другие важные параметры.

Проблемы и решения при работе с VRM

На практике можно столкнуться с различными проблемами, связанными с неисправностями VRM. Одной из самых распространенных является перегрев элементов системы питания, что может привести к нестабильной работе компьютера или даже к поломке материнской платы. Исследование, проведенное компанией Hardware Labs в 2024 году, показало, что примерно 40% сбоев материнских плат связано с перегревом компонентов VRM. Признаки перегрева могут проявляться в виде неожиданных перезагрузок системы, зависаний при высокой нагрузке или ошибок BSOD.

Чтобы справиться с проблемой перегрева, рекомендуется:

• Очистить систему охлаждения от накопившейся пыли
• Заменить термопасту на радиаторах VRM
• Улучшить вентиляцию внутри корпуса
• При необходимости снизить нагрузку на процессор
• Обновить BIOS до последней версии

Евгений Игоревич Жуков делится своим опытом: «Я часто сталкиваюсь с ситуациями, когда пользователи пытаются разогнать процессор на материнской плате с недостаточно качественным VRM. В таких случаях помогает либо уменьшение уровня разгона, либо установка дополнительного обдува в зоне VRM». В некоторых ситуациях может потребоваться более серьезное вмешательство, например, замена неисправных компонентов или модернизация системы охлаждения.

ОХЛАЖДЕНИЕ VRM / ПОМОЖЕТ ЛИ РАДИАТОР?

Вопросы и ответы по VRM MOS

Ответим на самые распространенные вопросы пользователей о VRM-системах:

• Как количество фаз влияет на производительность? Увеличенное число фаз способствует более стабильному питанию и снижению тепловыделения, однако само по себе не повышает производительность процессора.
• Можно ли самостоятельно заменить компоненты VRM? Теоретически это возможно, но требует наличия специального оборудования и определенных навыков. Рекомендуется доверить эту задачу специалистам.
• Как измерить температуру VRM? Это можно сделать через BIOS или с помощью специализированного программного обеспечения от производителя материнской платы. Нормальная температура составляет до 80°C при нагрузке.
• Насколько важна марка компонентов VRM? Да, известные бренды (такие как Infineon и ON Semiconductor) гарантируют более высокое качество и надежность.
• Как часто выходят из строя VRM? При правильной эксплуатации срок службы может составлять от 5 до 7 лет и более.

Заключение и рекомендации

Качественная VRM-система является основой стабильной работы компьютера, особенно в условиях высокой нагрузки. При выборе материнской платы важно учитывать не только количество фаз питания, но и качество используемых компонентов, эффективность системы охлаждения и возможности настройки. Для обеспечения надежной работы системы рекомендуется регулярно следить за температурой VRM-компонентов, поддерживать чистоту системы охлаждения и вовремя обновлять BIOS.

Чтобы получить более детальную консультацию по выбору материнской платы с оптимальной VRM-системой для конкретных задач, стоит обратиться к профессионалам. Они помогут подобрать решение, учитывающее все технические требования и особенности эксплуатации вашей системы.

Сравнение VRM MOS в разных моделях материнских плат

Сравнение VRM MOS в разных моделях материнских плат является важным аспектом для пользователей, стремящихся к максимальной производительности и стабильности своих систем. VRM (Voltage Regulator Module) отвечает за преобразование напряжения, поступающего от блока питания, в необходимое для работы процессора и других компонентов. MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) — это ключевой элемент VRM, который управляет подачей энергии, и его качество напрямую влияет на эффективность работы всей системы.

При сравнении VRM MOS в различных моделях материнских плат следует учитывать несколько ключевых факторов:

• Количество фаз VRM: Чем больше фаз, тем лучше распределяется нагрузка, что позволяет снизить тепловыделение и повысить стабильность работы. Например, материнские платы для разгона часто имеют 8 и более фаз, в то время как бюджетные модели могут ограничиваться 4-6 фазами.
• Качество MOSFET: Использование высококачественных MOSFET может значительно повысить эффективность VRM. Некоторые производители используют MOSFET с низким сопротивлением, что снижает потери энергии и тепловыделение. Это особенно важно для высокопроизводительных систем, где стабильность питания критична.
• Система охлаждения: Эффективное охлаждение VRM также играет важную роль. Некоторые материнские платы оснащены радиаторами или активными системами охлаждения, что позволяет поддерживать оптимальную температуру и предотвращает перегрев, особенно при высоких нагрузках.
• Конденсаторы: Качество и тип конденсаторов, используемых в VRM, также влияют на его производительность. Полимерные конденсаторы, как правило, обеспечивают лучшую стабильность и долговечность по сравнению с традиционными электролитическими.

При выборе материнской платы важно учитывать, как эти факторы влияют на общую производительность системы. Например, для геймеров и энтузиастов, которые планируют разгонять процессор, предпочтительнее выбирать платы с большим количеством фаз и качественными компонентами VRM. В то время как для обычных пользователей, которые не планируют серьезные нагрузки, может быть достаточно более простых решений.

Также стоит отметить, что производители материнских плат часто предлагают различные модели с разными конфигурациями VRM, что позволяет пользователям выбирать наиболее подходящий вариант в зависимости от своих потребностей и бюджета. Сравнение характеристик VRM MOS в разных моделях может помочь сделать осознанный выбор и обеспечить надежную работу системы на протяжении всего срока службы.

Вопрос-ответ

Для чего нужен VRM на материнской плате?

VRM (Voltage Regulator Module) – это ключевой элемент материнской платы, обеспечивающий стабильную подачу питания на процессор и другие компоненты компьютера. Он играет важную роль в производительности и стабильности системы, особенно при высоких нагрузках и разгонных сценариях.

Что такое VRM на материнской плате?

VRM или модуль регулятора напряжения — это важнейший функциональный узел материнской платы, который преобразует 12 В от блока питания в стабилизированное низкое напряжение для процессора и оперативной памяти.

Какая нормальная температура зоны VRM?

Выяснить точные цифры невозможно, так как производители материнских плат очень редко их называют. Главное, запомните: температуры VRM не должны превышать 90 градусов. Отличными показателями считаются значения 60-70, нормальными 70-80, а все, что выше, нежелательно и лучше задуматься об апгрейде охлаждения.

Советы

СОВЕТ №1

Проверьте документацию вашей материнской платы. В ней часто содержится информация о том, что означает VRM MOS и как он влияет на производительность системы. Это поможет вам лучше понять, как правильно настроить и использовать вашу плату.

СОВЕТ №2

Обратите внимание на охлаждение VRM. Высокая температура может негативно сказаться на производительности и долговечности компонентов. Убедитесь, что у вас достаточно вентиляции в корпусе, и рассмотрите возможность установки дополнительных кулеров, если это необходимо.

СОВЕТ №3

При выборе материнской платы учитывайте качество VRM. Чем больше фаз питания и чем лучше компоненты, тем стабильнее будет работа системы, особенно при разгоне. Исследуйте отзывы и тесты, чтобы выбрать оптимальный вариант для ваших нужд.

СОВЕТ №4

Следите за обновлениями BIOS. Производители материнских плат часто выпускают обновления, которые могут улучшить работу VRM и повысить стабильность системы. Регулярно проверяйте сайт производителя на наличие новых версий и устанавливайте их при необходимости.
