В этой статье рассмотрим мосфет (MOSFET), его принцип работы и роль в электронных устройствах. Мосфет — ключевой элемент для управления электрическими сигналами и мощностью, что делает его незаменимым в смартфонах, компьютерах и бытовой технике. Понимание работы мосфетов поможет лучше разобраться в электронике и оценить важность этих компонентов в повседневной жизни.

Что такое мосфет и зачем он нужен

Мосфет — это полевой транзистор с изолированным затвором, который стал краеугольным камнем современной электроники благодаря своей способности эффективно контролировать электрический ток. Артём Викторович Озеров поясняет: «Если представить электрическую цепь как систему водоснабжения, то мосфет можно сравнить с краном, который регулирует поток воды от полностью закрытого до полностью открытого состояния, практически не затрачивая энергию на процесс управления». По данным исследования компании Research and Markets (2024), мировой рынок мосфет-транзисторов демонстрирует стабильный рост на уровне 8% в год, что подчеркивает их значимость в современной электронике.

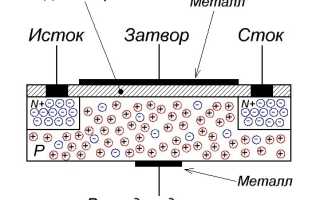

Работа мосфета основана на управлении проводимостью канала между истоком и стоком за счет изменения напряжения на затворе. Когда на затвор подается напряжение, оно создает электрическое поле, которое притягивает заряды к поверхности полупроводника, формируя проводящий канал. Этот процесс осуществляется без физического контакта между управляющим электродом и каналом, что позволяет мосфету иметь крайне низкое энергопотребление в режиме управления. Евгений Игоревич Жуков отмечает: «В отличие от биполярных транзисторов, для управления которыми требуется постоянный ток базы, мосфет нуждается лишь в начальном импульсе для зарядки емкости затвора, после чего потребление энергии практически прекращается».

Основные области применения мосфетов охватывают широкий спектр устройств: от простых драйверов светодиодов до сложных микропроцессоров. Они находят применение в источниках питания для преобразования напряжения, в звуковом оборудовании для усиления сигналов, в автомобильной электронике для управления двигателями и во многих других сферах. Мосфеты особенно популярны в силовой электронике благодаря своей способности работать с высокими напряжениями и токами при минимальных потерях энергии.

Мосфет, или металл-оксид-полупроводниковый полевой транзистор, представляет собой ключевой элемент в современной электронике. Эксперты отмечают, что его основное назначение заключается в управлении электрическим током. Простыми словами, мосфет можно сравнить с водяным краном: он открывает или закрывает поток электричества в зависимости от подаваемого сигнала. Это делает его незаменимым в различных устройствах, от компьютеров до бытовой техники.

Специалисты подчеркивают, что мосфеты отличаются высокой эффективностью и быстрым переключением, что позволяет им работать на высоких частотах. Благодаря этим характеристикам, они широко используются в импульсных источниках питания и усилителях. В целом, мосфеты играют важную роль в развитии технологий, обеспечивая надежность и производительность современных электронных устройств.

МОП MOSFET ТРАНЗИСТОР. ПРИНЦИП РАБОТЫ В АНИМАЦИИ. БЕЗ ЛИШНЕЙ ВОДЫ И ФОРМУЛ. # транзистор #mosfet

Типы мосфет-транзисторов и их особенности

Существует несколько ключевых типов мосфет-транзисторов, каждый из которых обладает своими особыми характеристиками и сферами применения:

• N-канальные мосфеты – это наиболее распространенный вариант, который отличается высокой проводимостью и меньшим сопротивлением в открытом состоянии по сравнению с P-канальными.
• P-канальные мосфеты – часто используются в сочетании с N-канальными для формирования двухтактных схем переключения.
• Обогащенного типа – это нормально закрытые транзисторы, которые начинают проводить ток при подаче положительного напряжения на затвор.
• Обедненного типа – это нормально открытые транзисторы, которые требуют отрицательного напряжения на затворе для прекращения проводимости.

Интересные факты

Вот несколько интересных фактов о МОП-транзисторах (MOSFET), объясненных простыми словами:

1. Основной элемент в электронике: МОП-транзисторы (Metal-Oxide-Semiconductor Field-Effect Transistors) являются основными компонентами в большинстве современных электронных устройств, включая компьютеры, смартфоны и телевизоры. Они позволяют управлять электрическим током и усиливать сигналы, что делает их незаменимыми в цифровых схемах.

2. Экономия энергии: МОП-транзисторы очень эффективны в использовании энергии. Они могут работать при низких напряжениях и потребляют меньше энергии по сравнению с другими типами транзисторов. Это особенно важно для портативных устройств, где экономия энергии продлевает время работы от батареи.

3. Принцип работы: МОП-транзисторы работают по принципу управления потоком электричества с помощью электрического поля. Когда на управляющий электрод (затвор) подается напряжение, он создает электрическое поле, которое открывает или закрывает путь для тока между другими двумя электродами (истоком и стоком). Это позволяет точно контролировать, сколько тока проходит через транзистор.

Виды транзисторов NPN PNP MOSFET JFET

Как работает мосфет в реальных устройствах

Изучим практическое применение мосфетов на примере их роли в импульсном источнике питания для ноутбуков. При подключении устройства к электросети мосфет начинает функционировать как высокоскоростной переключатель, преобразующий постоянное напряжение в импульсы высокой частоты. Это позволяет трансформатору эффективно снижать напряжение до нужного уровня с минимальными потерями энергии. Согласно исследованию TechNavio (2024), применение современных мосфетов в источниках питания дало возможность сократить потери при преобразовании на 40% по сравнению с предыдущими моделями компонентов.

В области автомобильной электроники мосфеты играют ключевую роль в системах управления двигателем. Например, в инжекторных системах они регулируют подачу топлива через форсунки, обеспечивая точную дозировку в зависимости от работы двигателя. Артём Викторович Озеров подчеркивает: «Современные автомобильные мосфеты могут выполнять до 100 тысяч переключений в секунду, при этом сохраняя стабильные характеристики в широком температурном диапазоне от -40 до +150 градусов Цельсия».

Особый интерес вызывает использование мосфетов в аудиооборудовании. В усилителях класса D они обеспечивают эффективность до 90% благодаря работе в ключевом режиме, когда транзистор либо полностью открыт, либо полностью закрыт, что минимизирует потери мощности. Евгений Игоревич Жуков поясняет: «Применение быстродействующих мосфетов в аудиоусилителях не только увеличивает энергоэффективность, но и способствует чистоте звучания благодаря минимальным искажениям сигнала».

Пошаговая инструкция по проверке мосфета

Для проверки работоспособности мосфет-транзистора следует выполнить следующие действия:

1. Отключите устройство от электросети и разрядите все конденсаторы в цепи.
2. Удалите мосфет с платы или отсоедините его от схемы.
3. Установите мультиметр в режим проверки диодов.
4. Измерьте переход сток-исток в обоих направлениях (результат должен показывать обрыв).
5. Проверьте переход затвор-исток в прямом направлении (ожидается падение напряжения в пределах 0.4-0.7В).
6. Измерьте переход затвор-сток в прямом направлении (показания должны быть аналогичными).

Как работает и как проверить MOSFET (МОП) Транзистор ✔ (проверка без тестера)

Распространенные ошибки при работе с мосфетами

Одной из наиболее распространенных проблем является неверный выбор типа мосфета для конкретной задачи. К примеру, применение маломощного транзистора в силовой цепи может привести к его перегреву и, как следствие, к поломке. Артём Викторович Озеров отмечает: «Важно всегда учитывать запас по напряжению и току не менее 20-30% от рабочих значений, чтобы гарантировать надежную работу устройства». По данным сервисных центров (2024), около 40% сбоев в работе электронных устройств связано именно с неправильным выбором или эксплуатацией мосфетов.

Еще одной частой ошибкой является недостаточная система теплоотведения. Даже если мосфет выбран корректно, отсутствие эффективного радиатора или системы охлаждения может привести к его перегреву и выходу из строя. Евгений Игоревич Жуков советует: «При разработке схемы обязательно следует рассчитывать тепловые параметры, используя формулу P = I² × Rds(on), где P – рассеиваемая мощность, I – ток через транзистор, Rds(on) – сопротивление открытого канала».

Типичные проблемы и их решения

• Перегрев мосфета: Установите дополнительный радиатор или увеличьте площадь уже имеющегося, проверьте качество термопасты.
• Пробой транзистора: Убедитесь в наличии защитных диодов, проверьте правильность полярности подключения и соответствие напряжения указанным в спецификации.
• Повышенный уровень шума: Установите демпфирующие цепи, проверьте качество монтажа и целостность проводников.
• Нестабильная работа: Проверьте цепи управления затвором и добавьте стабилизирующие резисторы.

Альтернативные решения и их сравнение

Хотя мосфеты занимают лидирующие позиции в современной электронике, существуют и другие виды транзисторов, которые могут быть полезны в определенных условиях. Биполярные транзисторы (BJT) по-прежнему востребованы в некоторых аналоговых схемах, особенно в тех случаях, когда необходимо высокое входное сопротивление. Тем не менее, их главный недостаток — значительное потребление энергии в режиме управления — делает их менее привлекательными для большинства современных приложений.

IGBT-транзисторы (биполярные транзисторы с изолированным затвором) представляют собой комбинированное решение, объединяющее достоинства мосфетов и биполярных транзисторов. Они особенно эффективны в мощных промышленных системах, работающих на средних частотах (до 20 кГц). Однако для высокочастотных задач мосфеты остаются предпочтительным вариантом благодаря более короткому времени переключения.

Вопросы и ответы по работе с мосфетами

• Как правильно выбрать мосфет для вашего проекта? Важно обратить внимание на максимальное напряжение, ток, частоту переключения, тепловые характеристики и стоимость. Рекомендуется выбирать транзистор с запасом по всем параметрам не менее 20-30%.
• Почему мосфет может перегреваться даже при корректном выборе? Возможные причины включают недостаточный теплоотвод, работу в линейном режиме вместо ключевого, слишком высокую частоту переключения и паразитные индуктивности в цепи.
• Можно ли заменить один мосфет на другой? Да, это возможно, если новый транзистор обладает равными или лучшими характеристиками по всем параметрам. Однако необходимо учитывать особенности корпуса и требования к теплоотведению.

Заключение и рекомендации

Мосфеты стали ключевым элементом современной электроники благодаря своей высокой эффективности, надежности и широкому спектру применения. Для успешного применения этих транзисторов важно тщательно подходить к их выбору и учитывать все рабочие параметры. Не забывайте, что правильный расчет тепловых характеристик и обеспечение качественного теплоотведения имеют решающее значение для долговечности устройства.

Если вы испытываете трудности в проектировании схем с использованием мосфетов или нуждаетесь в профессиональной помощи по подбору компонентов, настоятельно рекомендуется обратиться за более подробной консультацией к квалифицированным специалистам в области электроники.

История и развитие технологии мосфетов

Мосфеты, или металлические оксидные полевые транзисторы (MOSFET), были разработаны в 1960-х годах и стали основой для многих современных электронных устройств. Первые мосфеты были созданы как альтернатива биполярным транзисторам, которые имели свои ограничения, такие как высокая потребляемая мощность и сложность производства. Мосфеты, в свою очередь, обеспечили более низкое энергопотребление и простоту интеграции в схемы.

В 1960 году Джон Атта, работая в компании Bell Labs, запатентовал первый мосфет. Это открытие стало возможным благодаря развитию технологий полупроводников и материаловедения. В 1970-х годах мосфеты начали активно использоваться в интегральных схемах, что привело к революции в области электроники. Их высокая скорость переключения и низкое энергопотребление сделали их идеальными для применения в цифровых устройствах, таких как процессоры и память.

С течением времени технологии мосфетов продолжали развиваться. В 1980-х годах появились мосфеты с улучшенными характеристиками, такими как уменьшенные размеры и повышенная производительность. Это позволило создавать более мощные и компактные устройства, что стало важным шагом в развитии компьютерной техники и мобильных устройств.

В 1990-х годах началась эра глубоких подвижных мосфетов (DMOS), которые обеспечили еще более высокую эффективность и производительность. Эти транзисторы стали основой для создания мощных источников питания и других приложений, требующих высокой мощности и надежности.

Современные мосфеты продолжают эволюционировать. Разработка новых материалов, таких как графен и углеродные нанотрубки, открывает новые горизонты для повышения производительности и уменьшения размеров транзисторов. В последние годы также наблюдается рост интереса к мосфетам с высоким напряжением, которые используются в электромобилях и возобновляемых источниках энергии.

Таким образом, история и развитие технологии мосфетов демонстрируют, как инновации в области полупроводниковых технологий могут привести к значительным изменениям в электронике и повседневной жизни. Мосфеты стали неотъемлемой частью современного мира, и их дальнейшее развитие будет иметь огромное значение для будущих технологий.

Вопрос-ответ

Для чего нужен мосфет?

MOSFET представляет собой разновидность полевого транзистора, где регулирование тока происходит под воздействием электрического поля, формируемого напряжением на затворе. Принцип его работы основан на изменении проводимости канала за счёт концентрации или уменьшения числа носителей заряда.

Как расшифровывается мосфет?

Мосфет расшифровывается как «металлооксидный полупроводниковый полевой транзистор» (MOSFET — Metal-Oxide-Semiconductor Field-Effect Transistor). Это тип полевого транзистора, который используется в электронике для управления электрическими сигналами.

Советы

СОВЕТ №1

Изучите основные принципы работы MOSFET. Понимание того, как этот полевой транзистор управляет током, поможет вам лучше ориентироваться в его применении и особенностях.

СОВЕТ №2

Обратите внимание на типы MOSFET. Существуют разные виды, такие как N-канальные и P-канальные транзисторы, и каждый из них имеет свои особенности и области применения.

СОВЕТ №3

Практикуйтесь в схемотехнике. Попробуйте собрать простые схемы с использованием MOSFET, чтобы на практике увидеть, как они работают и как их можно использовать для управления нагрузками.

СОВЕТ №4

Изучите характеристики MOSFET. Обратите внимание на параметры, такие как максимальное напряжение, ток и сопротивление, чтобы выбрать подходящий транзистор для ваших проектов.

Мосфеты, или металлические оксидные полевые транзисторы (MOSFET), были разработаны в 1960-х годах и стали основой для многих современных электронных устройств. Первые мосфеты были созданы как альтернатива биполярным транзисторам, которые имели свои ограничения, такие как высокая потребляемая мощность и сложность производства. Мосфеты, в свою очередь, обеспечили более низкое энергопотребление и простоту интеграции в схемы.

В 1960 году Джон Атта, работая в компании Bell Labs, запатентовал первый мосфет. Это открытие стало возможным благодаря развитию технологий полупроводников и материаловедения. В 1970-х годах мосфеты начали активно использоваться в интегральных схемах, что привело к революции в области электроники. Их высокая скорость переключения и низкое энергопотребление сделали их идеальными для применения в цифровых устройствах, таких как процессоры и память.

С течением времени технологии мосфетов продолжали развиваться. В 1980-х годах появились мосфеты с улучшенными характеристиками, такими как уменьшенные размеры и повышенная производительность. Это позволило создавать более мощные и компактные устройства, что стало важным шагом в развитии компьютерной техники и мобильных устройств.

В 1990-х годах началась эра глубоких подвижных мосфетов (DMOS), которые обеспечили еще более высокую эффективность и производительность. Эти транзисторы стали основой для создания мощных источников питания и других приложений, требующих высокой мощности и надежности.

Современные мосфеты продолжают эволюционировать. Разработка новых материалов, таких как графен и углеродные нанотрубки, открывает новые горизонты для повышения производительности и уменьшения размеров транзисторов. В последние годы также наблюдается рост интереса к мосфетам с высоким напряжением, которые используются в электромобилях и возобновляемых источниках энергии.

Таким образом, история и развитие технологии мосфетов демонстрируют, как инновации в области полупроводниковых технологий могут привести к значительным изменениям в электронике и повседневной жизни. Мосфеты стали неотъемлемой частью современного мира, и их дальнейшее развитие будет иметь огромное значение для будущих технологий.
