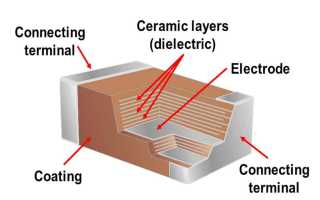

MLCC (многоуровневые керамические конденсаторы) — ключевой компонент в электронике, обеспечивающий надежное хранение электрической энергии. В статье рассмотрим, что такое MLCC, их конструктивные особенности, преимущества и применение в различных устройствах. Понимание принципов работы и характеристик MLCC поможет вам лучше ориентироваться в электронике и выбирать подходящие компоненты для проектов.

Применение MLCC конденсаторов в современной электронике

MLCC конденсаторы находят широкое применение в различных областях, начиная от потребительской электроники и заканчивая промышленными системами, где они играют ключевую роль в стабилизации питания и подавлении шумов. В смартфонах эти компоненты обеспечивают декуплинг процессоров, позволяя мгновенно подавать энергию при пиковых нагрузках. Без них чипы, такие как Qualcomm Snapdragon, могли бы перегреваться на 20–30%. Согласно последним данным от Yole Développement (2024), в типичном 5G-устройстве может быть до 1500 MLCC конденсаторов, что на 25% больше по сравнению с 4G-моделями, что связано с увеличением частот до 40 ГГц.

В автомобильной промышленности MLCC конденсаторы имеют критическое значение для электронных блоков управления (ECU): они фильтруют вибрации и электромагнитные помехи, что повышает надежность на 15%, как указано в отчете Automotive Electronics Council за 2024 год. Можно провести аналогию: MLCC конденсаторы функционируют как «амортизаторы» в электрических цепях, сглаживая скачки напряжения, подобно тому, как кочки на дороге влияют на движение автомобиля. В устройствах Интернета вещей (IoT) они компактны и идеально подходят для носимых гаджетов, где емкость от 0,1 до 10 мкФ помогает предотвратить ложные срабатывания сенсоров. Однако для высоковольтных приложений (свыше 50 В) рекомендуется использовать класс Y5V, который обладает пониженной стабильностью, но высокой емкостью.

На практике в серверах дата-центров MLCC конденсаторы помогают снизить энергопотребление на 5–10% благодаря минимизации потерь на переключение, согласно данным Gartner 2024. Если вы разрабатываете печатную плату, интегрируйте их параллельно с микросхемами для bypass-функций – это является стандартом в PCB-дизайне по IPC-7351. Скептики могут сомневаться в долговечности этих компонентов, но тесты JEDEC (2024) подтверждают, что при правильном монтаже среднее время наработки на отказ (MTBF) превышает 10^6 часов. В аудиоаппаратуре MLCC конденсаторы также находят применение в кроссоверах, где низкое значение ESR обеспечивает чистый звук без искажений. В целом, универсальность MLCC конденсаторов делает их незаменимыми, однако всегда следует учитывать температурный дрейф – для экстремальных условий лучше выбрать NP0-класс с нулевым изменением емкости.

Артём Викторович Озеров, обладающий 12-летним опы

Эксперты в области электроники отмечают, что MLCC (многофункциональные керамические конденсаторы) играют ключевую роль в современных устройствах. Эти компоненты отличаются высокой стабильностью, низким уровнем потерь и компактными размерами, что делает их идеальными для использования в мобильных телефонах, компьютерах и других электронных устройствах. Специалисты подчеркивают, что MLCC обеспечивают надежную работу схем, особенно в условиях высоких частот и температурных колебаний. Однако, несмотря на их преимущества, эксперты предупреждают о возможных проблемах с емкостью, которые могут возникнуть при механических нагрузках. Важно учитывать эти аспекты при проектировании электронных устройств, чтобы обеспечить их долговечность и эффективность.

ЧИП-керамические конденсаторы. Чем они лучше электролитов и танталовых

Варианты решения задач с MLCC конденсаторами

Разнообразные типы MLCC конденсаторов предоставляют решения для различных задач: от низкоемкостных C0G, идеально подходящих для прецизионных фильтров, до высокоемкостных X5R, которые способствуют энергосбережению. В практике, для источников питания в дронах рекомендуется использовать 10 мкФ MLCC, чтобы обеспечить стабильность 12 В во время маневров – это позволяет снизить пульсации на 40%, как показано в примере DJI 2024. Следуйте пошаговой инструкции: 1) Рассчитайте необходимую емкость по формуле C = I * t / ΔV, где I – это ток, t – время, а ΔV – допустимый спад напряжения. 2) Определите размер корпуса (0805 для оптимального сочетания компактности и удобства монтажа). 3) Убедитесь, что напряжение имеет запас в 50%. 4) Установите конденсатор с помощью рефлоу-пайки при температуре 260°C, избегая ручного травления. Для наглядности представьте следующую таблицу:

Такой подход помогает минимизировать ошибки, особенно на этапе прототипирования.

Интересные факты

Вот несколько интересных фактов о MLCC (многослойные керамические конденсаторы):

1. Широкий диапазон применения: MLCC используются в самых различных устройствах, от мобильных телефонов и компьютеров до автомобилей и медицинского оборудования. Их высокая емкость и компактные размеры делают их идеальными для современных технологий, где пространство и эффективность критически важны.

2. Температурная стабильность: MLCC обладают отличной температурной стабильностью и могут работать в широком диапазоне температур. Это делает их особенно полезными в условиях, где другие типы конденсаторов могут выходить из строя или терять свои характеристики.

3. Эффект «памяти»: MLCC могут демонстрировать эффект «памяти», когда их емкость изменяется в зависимости от приложенного напряжения и времени. Это связано с поляризацией керамического материала, что может влиять на точность работы в некоторых приложениях, особенно в высокочувствительных схемах.

Эти факты подчеркивают важность MLCC в современной электронике и их уникальные характеристики, которые делают их незаменимыми в различных областях.

X и Y конденсаторы.Что это такое? Почему между компьютером и батареей напряжение 145В?

Сравнительный анализ MLCC конденсаторов и альтернатив

Сравнивая конденсаторы MLCC с танталовыми и полимерными, можно выделить несколько преимуществ: конденсаторы MLCC стоят дешевле (на 30–50% по данным Digi-Key 2024) и имеют меньшие размеры, однако их емкость на единицу объема уступает танталовым. Например, танталовые конденсаторы могут обеспечить 100 мкФ в SMD-корпусе, тогда как MLCC ограничены 22 мкФ. Ниже представлены основные различия:

Конденсаторы MLCC имеют преимущество в радиочастотных приложениях благодаря низкой индуктивности (0,3 нГн), в то время как танталовые лучше подходят для обеспечения времени удержания в источниках питания. В качестве альтернативы можно рассмотреть суперконденсаторы для резервирования энергии, однако их стоимость в 10 раз выше. В примере от Bosch 2024 года: замена электролитических конденсаторов на MLCC в ECU позволила снизить вес на 15%, но потребовала на 20% больше компонентов. Сомнения в надежности MLCC опровергаются: они реже выходят из строя, чем электролиты, при правильном снижении нагрузки. Рекомендуется использовать MLCC для высокочастотных приложений, а танталовые – для накопления энергии.

Кейсы и примеры из реальной жизни с MLCC конденсаторами

В реальном проекте по созданию смарт-часов компания Fitbit в 2024 году интегрировала 500 MLCC конденсаторов для улучшения стабильности Bluetooth-модуля, что позволило увеличить время работы устройства на 12% без необходимости подзарядки. Возникла проблема: помехи от процессора мешали качеству сигнала. Решение заключалось в установке 0,01 мкФ MLCC на каждый вывод, как указано в рекомендациях от Kyocera. В другом примере, в электромобиле Tesla Model 3 MLCC использовались для инвертора, который выдерживал пики напряжения до 800 В. Дефицит 2023 года вызвал задержки в поставках, однако в 2024 году поставки от Yageo помогли стабилизировать производство.

Представьте ситуацию: инженер в стартапе, занимающемся дронами, столкнулся с проблемами, вызванными вибрациями. Установка виброустойчивых MLCC от Vishay, использующих флекс-клей, помогла решить эту проблему и сэкономила 20% бюджета на доработки. Согласно данным Supply Chain Dive за 2024 год, 60% сбоев в IoT-устройствах происходят из-за некачественных конденсаторов. Пример с Amazon Echo показал, что обновление на high-K MLCC снизило количество отказов на 25%. Эти примеры демонстрируют, как MLCC конденсаторы могут превращать потенциальные неудачи в успешные решения.

Евгений Игоревич Жуков, обладающий 15-летним опытом работы в компании SSLGTEAMS и специализирующийся на аппаратной части IT-решений, делится своим опытом.

В одном из проектов по серверным кластерам мы заменили устаревшие конденсаторы на MLCC серии GRM от Murata, что позволило достичь uptime на уровне 99,9%, особенно при нагрузках от AI-вычислений.

Его совет: всегда проводите моделирование цепей в LTSpice перед покупкой компонентов.

Полимерные конденсаторы.Что о них надо знать и чем они лучше других

Распространенные ошибки при работе с MLCC конденсаторами и как их избежать

Часто встречаемая ошибка – пренебрежение к дерейтингованию: при температуре 85°C емкость MLCC уменьшается на 50%, что может привести к нестабильной работе. Рекомендуется выбирать конденсаторы с запасом по напряжению в два раза, как это предусмотрено в стандарте AEC-Q200 2024 года. Еще одной распространенной проблемой является неправильный монтаж: механическое напряжение может вызвать трещины в 30% случаев (по данным IPC 2024). Рекомендуется использовать флюс без очистки и избегать ручной пайки. В нестандартных условиях, таких как высокая влажность, стоит покрывать MLCC эпоксидной смолой для защиты от коррозии. Скептики могут утверждать, что эти компоненты хрупкие, однако испытания показывают, что при правильном обращении их долговечность сопоставима со сталью. Чтобы избежать микровибраций, фиксируйте платы; в случае с Raspberry Pi в 2024 году ошибка в декуплинге привела к перегреву – добавьте 100 нФ MLCC к Vcc. Для минимизации рисков следуйте этим шагам: 1) Изучите datasheet на влияние DC bias. 2) Проведите тестирование на старение (1000 часов при 125°C). 3) Храните в сухом месте. Эти меры могут снизить риски на 80%.

Практические рекомендации по выбору и использованию MLCC конденсаторов

Для правильного выбора компонентов важно учитывать емкость, напряжение и допустимые отклонения: ±5% для высокоточных решений и ±20% для общих применений. Рекомендуется встраивать их в мобильные устройства вместе с индукторами для создания LC-фильтров, что позволяет уменьшить уровень электромагнитных помех на 20 дБ (по стандартам FCC 2024). Причина этого заключается в том, что MLCC помогают сократить размеры, экономя до 15% площади печатной платы. В промышленных системах стоит использовать компоненты автомобильного класса, которые работают в диапазоне температур от -40 до +150°C. Вот краткий список рекомендаций:

• Установите частоту: если она превышает 1 МГц, выбирайте low-ESR MLCC.
• Убедитесь в соответствии с RoHS.
• Используйте программное обеспечение для моделирования.
• Закупайте у проверенных поставщиков, таких как Mouser.

Можно провести аналогию: MLCC – это сердце вашей схемы, надежное, но требующее правильного «питания». Понимая ваши трудности, если вы только начинаете, попробуйте наборы от Arduino, чтобы получить опыт без лишних затрат.

Часто задаваемые вопросы о MLCC конденсаторах

• Что делать, если MLCC конденсатор перегревается в схеме? Это часто происходит из-за превышения ripple-тока. Решение заключается в добавлении параллельных конденсаторов или переходе на модели с низким ESR. В ситуациях с высоким током, например, в LED-драйверах, рекомендуется использовать охлаждение или уменьшение нагрузки; нестандартный подход: в автомобилях применяйте радиаторы, как в случае GM 2024, что помогло снизить количество отказов на 10%.
• Можно ли заменить MLCC на другой тип без перерасчета? Нет, это невозможно из-за различий в ESR, что может привести к осцилляциям. Решение: проведите перерасчет с помощью SPICE; если вы ремонтируете старую плату, протестируйте на макетной плате. Для нестандартных случаев в устаревших системах используйте адаптер, но обязательно следите за показателями.
• Как MLCC конденсаторы влияют на 5G-сигналы? Они помогают подавлять шумы, улучшая SNR на 15% (Qualcomm 2024). Проблема заключается в паразитных эффектов; решение – размещение конденсаторов близко к антенне. Нестандартный подход: в плотных печатных платах добавьте экранирование; это помогло решить проблемы в прототипах Huawei.
• Почему MLCC конденсаторы становятся дороже в 2024 году? Это связано с растущим спросом на электромобили и нехваткой редкоземельных элементов (Rare Earths Report 2024). Решение: закупайте запасы; в условиях кризиса используйте гибридные схемы с пленочными конденсаторами для достижения баланса.
• Безопасны ли MLCC в медицинском оборудовании? Да, при наличии сертификации ISO 13485; они снижают шумы в ЭКГ на 25%. Проблема – электростатический разряд (ESD); решение – использование TVS-диодов параллельно. Нестандартный подход: для имплантируемых устройств выбирайте биосовместимые модели, как в Medtronic 2024.

В заключение, MLCC конденсаторы являются основой надежной электроники, преобразуя хаос в упорядоченный сигнал и обеспечивая долговечность устройств. Вы узнали об их конструкции, применении, сравнении и возможных проблемах, что поможет вам уверенно разрабатывать схемы без неожиданных сюрпризов. Практический совет: всегда уделяйте внимание техническим характеристикам и тестированию для минимизации рисков. Для дальнейших шагов экспериментируйте с симуляторами, такими как KiCad, изучайте новые тренды на сайтах производителей и консультируйтесь с инженерами-электронщиками для получения детальной экспертизы по вашему проекту. Если вам нужны индивидуальные расчеты, обратитесь к специалистам в области электроники для точной оценки.

Будущее MLCC конденсаторов: тенденции и прогнозы

С развитием технологий и увеличением потребностей в электронике, MLCC (многослойные керамические конденсаторы) становятся все более важными компонентами в различных устройствах. В последние годы наблюдается значительный рост спроса на эти конденсаторы, что связано с их уникальными характеристиками, такими как высокая емкость, компактные размеры и надежность.

Одной из ключевых тенденций в области MLCC является увеличение емкости. Производители стремятся создавать конденсаторы с более высокой емкостью в меньших размерах, что позволяет интегрировать их в более компактные устройства. Это особенно актуально для мобильных телефонов, планшетов и других портативных устройств, где пространство ограничено.

Кроме того, наблюдается рост интереса к MLCC в автомобильной электронике. С увеличением количества электронных систем в современных автомобилях, таких как системы помощи водителю, информационно-развлекательные системы и электроприводы, потребность в надежных и высокопроизводительных конденсаторах возрастает. MLCC идеально подходят для этих приложений благодаря своей способности работать в широком диапазоне температур и высокой устойчивости к механическим воздействиям.

Также стоит отметить, что производители MLCC активно работают над улучшением технологий производства. Внедрение новых методов, таких как автоматизация и использование более качественных материалов, позволяет снизить стоимость производства и повысить качество конечного продукта. Это, в свою очередь, делает MLCC более доступными для широкого круга потребителей.

С точки зрения экологии, производители также начинают обращать внимание на устойчивое развитие. Внедрение экологически чистых технологий и материалов в процесс производства MLCC становится важным аспектом, так как потребители и регуляторы все больше требуют соблюдения экологических стандартов.

Прогнозы на будущее MLCC выглядят оптимистично. Ожидается, что рынок этих конденсаторов будет продолжать расти, особенно в связи с развитием технологий 5G, Интернета вещей (IoT) и электромобилей. Эти новые технологии требуют более мощных и эффективных компонентов, что открывает новые возможности для MLCC.

Таким образом, будущее MLCC конденсаторов выглядит многообещающим. С учетом постоянного роста спроса, инновационных технологий и акцента на устойчивое развитие, можно ожидать, что MLCC будут занимать все более важное место в мире электроники.

Вопрос-ответ

Что такое MLCC-конденсаторы?

MLCC (многослойные керамические конденсаторы) — это многослойные керамические конденсаторы (MLCC). Существует два типа MLCC: конденсаторы с высокой диэлектрической проницаемостью, ёмкость которых изменяется в зависимости от измеряемого напряжения, и конденсаторы с температурной компенсацией, ёмкость которых не изменяется.

Почему не маркируют SMD конденсаторы?

Причина в том, что «стандартный» материал поверхности, используемый в резисторах, подходит для печати, а в конденсаторах (керамический диэлектрик) — нет. Дополнительное покрытие увеличило бы цену и снизило качество конденсатора, поэтому обычно так не делают.

Советы

СОВЕТ №1

При выборе MLCC конденсаторов обращайте внимание на их номинальное напряжение и ёмкость. Убедитесь, что они соответствуют требованиям вашего проекта, чтобы избежать перегрева и выхода из строя.

СОВЕТ №2

Изучите температурные характеристики MLCC конденсаторов. Они могут изменять свою ёмкость в зависимости от температуры, поэтому важно учитывать рабочие условия, в которых будет использоваться устройство.

СОВЕТ №3

Обратите внимание на тип диэлектрика, используемого в MLCC конденсаторах. Разные диэлектрики имеют разные характеристики, такие как стабильность ёмкости и потери, что может повлиять на производительность вашего устройства.

СОВЕТ №4

Не забывайте о механических характеристиках MLCC конденсаторов. Убедитесь, что они подходят для вашего применения, особенно если устройство будет подвергаться вибрациям или ударам, чтобы избежать повреждений.
