В этой статье рассмотрим создание таймера на Arduino Uno для автоматизации процессов в повседневной жизни и проектах. Таймеры полезны для управления освещением, поливом растений, создания сигнализации и контроля времени выполнения задач. Освоив этот проект, вы улучшите навыки программирования и работы с аппаратным обеспечением, а также получите практическое решение для реализации идей.

Основные компоненты для создания таймера

Для успешной сборки таймера на Arduino Uno вам понадобятся следующие элементы, которые можно легко найти в большинстве магазинов электроники:

• Плата Arduino Uno R3 — основа всей конструкции
• Макетная плата (breadboard) для создания прототипов
• Соединительные провода различных цветов
• Резисторы на 220 Ом и 10 кОм
• Светодиоды для индикации работы устройства
• Кнопки для управления
• Жидкокристаллический дисплей LCD 16×2 для отображения времени
• Модуль реального времени DS3231

«При выборе компонентов стоит уделить внимание их совместимости и качеству,» — отмечает Артём Викторович Озеров. «Например, модуль DS3231 является более предпочтительным по сравнению с дешевым DS1307 благодаря своей высокой точности.»

Создание таймера на Arduino Uno — задача, которая привлекает многих начинающих разработчиков. Эксперты отмечают, что для успешной реализации этого проекта важно понимать основы работы с библиотеками и функциями Arduino. В первую очередь, рекомендуется использовать библиотеку Timer, которая упрощает управление временем.

Специалисты советуют начать с простого кода, который будет отсчитывать время и выводить его на экран. Использование ЖК-дисплея или светодиодов для индикации состояния таймера значительно улучшает восприятие результата. Также важно учитывать, что для более сложных проектов можно интегрировать кнопки для запуска и остановки таймера.

Кроме того, эксперты подчеркивают, что тестирование и отладка кода — ключевые этапы, которые помогут избежать ошибок и сделать устройство более надежным. В конечном итоге, создание таймера на Arduino Uno не только развивает навыки программирования, но и открывает новые горизонты для реализации более сложных проектов.

Arduino таймер

Подготовка рабочего места

Перед тем как приступить к работе, необходимо грамотно организовать свое рабочее пространство. Убедитесь, что у вас под рукой есть все нужные инструменты: паяльник, бокорезы, пинцет и мультиметр для проверки соединений. Евгений Игоревич Жуков советует: «Создайте максимально освещенное и хорошо проветриваемое рабочее место. Это поможет избежать ошибок при сборке и обеспечит комфорт в процессе работы.»

Особое внимание следует уделить источнику питания устройства. Платформа Arduino Uno может получать питание как через USB-порт компьютера, так и от внешнего источника. Важно помнить, что допустимый диапазон входного напряжения составляет 7-12 В. Если вы планируете использовать устройство в автономном режиме, оптимальным вариантом будет блок питания с выходным напряжением 9 В.

Интересные факты

Вот несколько интересных фактов о создании таймера на Arduino Uno:

1. Использование встроенного таймера: Arduino Uno имеет встроенные таймеры, которые можно использовать для точного отслеживания времени. Например, таймеры 1, 2 и 3 могут быть настроены для работы с различными режимами, что позволяет создавать высокоточные временные интервалы без необходимости использования функции delay(), которая блокирует выполнение других задач.

2. Прерывания: В Arduino можно использовать прерывания для создания таймеров. Это позволяет выполнять определенные действия в заданные моменты времени, не блокируя основной поток программы. Например, можно настроить прерывание на срабатывание каждые 100 миллисекунд, что позволяет обновлять дисплей или выполнять другие задачи в фоновом режиме.

3. Использование библиотеки Timer: Существует множество библиотек, таких как Timer или SimpleTimer, которые упрощают процесс создания таймеров. Эти библиотеки позволяют легко настраивать многократные таймеры и управлять ими, что делает код более читаемым и удобным для использования, особенно в сложных проектах.

Эти факты подчеркивают гибкость и мощность Arduino Uno в создании таймеров и управления временем в проектах.

Таймер на ардуино со звуком и обратным отсчетом

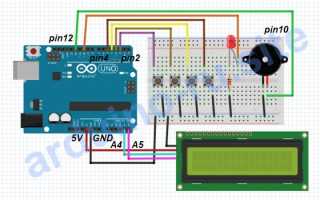

Пошаговая инструкция по сборке таймера

Создание таймера на Arduino Uno можно разбить на несколько ключевых этапов, каждый из которых требует внимательного подхода. Первым делом необходимо подключить все нужные компоненты в соответствии со схемой. Начнем с основ — подключения светодиодов и кнопок.

Светодиоды следует подключать через ограничительные резисторы с сопротивлением 220 Ом к цифровым пинам Arduino. Анод (положительный вывод) соединяется с пином через резистор, а катод (отрицательный вывод) — с общим минусом. Кнопки подключаются между цифровыми пинами и землей, при этом важно подтянуть входы к положительному питанию с помощью резисторов на 10 кОм.

Подключение LCD дисплея

Жидкокристаллический экран соединяется с платой с помощью стандартных контактов:

• VSS — подключается к GND
• VDD — подключается к 5V
• VO — соединяется со средней ножкой потенциометра (для настройки контрастности)
• RS — подключается к цифровому пину 12
• RW — соединяется с GND
• E — подключается к цифровому пину 11
• D4-D7 — соединяются с цифровыми пинами 5-8 соответственно
• A и K — для подсветки подключаются к 5V и GND через резистор

«Регулировка контрастности дисплея — это один из ключевых аспектов,» — делится своим мнением Артём Викторович. «Часто начинающие пользователи сталкиваются с проблемой отсутствия видимости символов именно из-за неверной настройки контрастности.»

ГироКуб таймер на Arduino

Подключение модуля RTC DS3231

Модуль часов реального времени подключается через интерфейс I2C следующим образом:

• GND — к GND
• VCC — к 5V
• SDA — к аналоговому пину A4
• SCL — к аналоговому пину A5

Чтобы проверить, работает ли модуль, можно воспользоваться библиотекой Wire.h и загрузить скетч i2c_scanner. Это позволит убедиться в правильности подключения и узнать адрес устройства на шине I2C.

Программирование таймера

После того как все компоненты физически подключены, можно переходить к написанию программного кода. Для корректной работы с этими компонентами вам понадобятся следующие библиотеки:

• Wire.h — для взаимодействия через интерфейс I2C
• RTClib.h — для работы с модулем DS3231
• LiquidCrystal.h — для управления LCD-дисплеем

Основной код начинается с инициализации необходимых библиотек и установки параметров работы:

«`cpp

include

include

include

RTC_DS3231 rtc;
LiquidCrystal lcd(12, 11, 5, 6, 7, 8);

void setup() {
Serial.begin(9600);
lcd.begin(16, 2);

if (!rtc.begin()) {
Serial.println(«Не удалось найти RTC»);
while (1);
}

if (rtc.lostPower()) {
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
}
«`

Логика работы таймера

Основная концепция работы таймера заключается в сравнении текущего времени с установленным временем активации. Например, для простого таймера, который управляет включением и выключением нагрузки, можно применить следующий метод:

voidloop(){DateTimenow=rtc.now();
intcurrentHour=now.hour();intcurrentMinute=now.minute();
// Пример времени для включенияintonHour=8;intonMinute=0;
// Пример времени для выключенияintoffHour=20;intoffMinute=0;
if(currentHour==onHour&&currentMinute==onMinute){digitalWrite(ledPin,HIGH);}
if(currentHour==offHour&&currentMinute==offMinute){digitalWrite(ledPin,LOW);}}

Евгений Игоревич Жуков подчеркивает: «Необходимо учитывать обработку различных исключений, таких как переполнение минут или часов. Также рекомендуется внедрить защиту от дребезга контактов кнопок.»

Распространенные ошибки и способы их избежания

При разработке таймера на Arduino Uno часто встречаются распространенные проблемы, которые могут значительно усложнить процесс создания. Давайте рассмотрим наиболее распространенные из них и способы их устранения:

Проблемы с отображением времени

Одной из наиболее частых ошибок является неправильное отображение времени на LCD-экране. Это может происходить по нескольким причинам:

• Неверная инициализация дисплея
• Ошибки в подключении сигнальных проводов
• Неправильные настройки контрастности

Для выявления проблемы рекомендуется поэтапно проверить все соединения, удостовериться в правильной инициализации библиотеки LiquidCrystal и корректности указанных пинов подключения.

Сбои в работе RTC модуля

Модуль DS3231 может функционировать неправильно по нескольким причинам:

• Проблемы с питанием
• Ошибки в подключении линий SDA/SCL
• Недостаток необходимых pull-up резисторов

Артём Викторович Озеров рекомендует: «При первом подключении обязательно применяйте i2c_scanner для проверки обнаружения устройства на шине I2C. Это позволит сразу выявить возможные проблемы с подключением.»

Программные ошибки

Наиболее распространенные программные ошибки включают в себя:

• Некорректное применение библиотек
• Игнорирование обработки исключений
• Переполнение переменных

Чтобы избежать этих проблем, рекомендуется применять современные интегрированные среды разработки (IDE), которые предлагают подсветку синтаксиса и функцию автозавершения кода. Также стоит включить все доступные предупреждения компилятора.

Вопросы и ответы

• Как улучшить точность таймера? Для достижения высокой точности рекомендуется применять качественный кварцевый резонатор и надежный источник питания. Также стоит использовать модуль DS3231 вместо программного таймера для большей стабильности.
• Можно ли применять другие модели Arduino? Да, вы можете использовать любую плату, которая поддерживает интерфейс I2C и обладает достаточным количеством цифровых выводов.
• Как добавить новые функции? Новые функции можно внедрить через меню на LCD-экране или добавив дополнительные кнопки для управления.
• Что делать в случае отключения питания? Модуль DS3231 оснащен встроенной батареей CR2032, что позволяет ему сохранять текущее время даже при отсутствии основного питания.
• Как изменить временной интервал? Вы можете установить интервал через переменные в коде или предоставить возможность его изменения с помощью кнопок управления.

Заключение

Создание таймера на платформе Arduino Uno является отличным способом погрузиться в основы программирования микроконтроллеров и практического использования электронных компонентов. Этот проект иллюстрирует, как простая плата может служить основой для разработки сложных автоматизированных систем.

Для дальнейшего развития проекта стоит обратиться за более подробной консультацией к специалистам, которые помогут внедрить более сложные функции и расширить функционал устройства. Современные исследования показывают, что автоматизация домашних процессов становится все более востребованной, и базовые навыки работы с Arduino могут стать отличной отправной точкой для создания продвинутых смарт-устройств.

Дополнительные функции таймера

Создание таймера на Arduino Uno — это не только возможность отслеживать время, но и шанс добавить множество дополнительных функций, которые могут значительно расширить его функциональность. Рассмотрим несколько интересных возможностей, которые можно реализовать в вашем проекте.

1. Настройка времени с помощью кнопок

Одной из полезных функций является возможность настройки времени таймера с помощью кнопок. Для этого вам понадобятся две кнопки: одна для увеличения времени, а другая для уменьшения. Подключите кнопки к цифровым пинам Arduino и используйте прерывания или опрос состояния кнопок в основном цикле программы. При нажатии на кнопку увеличивайте или уменьшайте значение переменной, отвечающей за время таймера.

2. Звуковой сигнал по истечении времени

Добавление звукового сигнала по истечении времени — это отличный способ уведомить пользователя о завершении отсчета. Для этого можно использовать простой пьезоизлучатель. Подключите его к одному из цифровых пинов и используйте функцию tone() для генерации звука. Например, можно настроить таймер так, чтобы он издавал короткий сигнал каждые 1-2 секунды в течение последней минуты отсчета.

3. Визуальная индикация времени

Для визуальной индикации времени можно использовать светодиоды или ЖК-дисплей. Если вы используете светодиоды, можно настроить их мигание в зависимости от оставшегося времени. Например, при приближении к нулю светодиоды могут мигать быстрее. Если у вас есть ЖК-дисплей, вы можете отображать оставшееся время в реальном времени, что сделает ваш таймер более информативным.

4. Возможность паузы и сброса

Добавление функции паузы и сброса таймера — это еще одна полезная функция. Для этого можно использовать дополнительные кнопки. При нажатии на кнопку паузы таймер останавливается, и его текущее состояние сохраняется. При повторном нажатии таймер продолжает отсчет. Кнопка сброса обнуляет таймер и возвращает его в исходное состояние.

5. Сохранение настроек

Если вы хотите, чтобы ваш таймер запоминал последние настройки после отключения питания, можно использовать EEPROM. Это позволит сохранить значение таймера и другие настройки, такие как состояние паузы. Используйте библиотеку EEPROM.h для записи и чтения данных из памяти.

6. Управление через Bluetooth

Для более продвинутых пользователей можно добавить возможность управления таймером через Bluetooth. Используя модуль HC-05 или HC-06, вы можете отправлять команды на Arduino с помощью смартфона. Это позволит вам изменять настройки таймера, не подходя к устройству, и даже получать уведомления о завершении отсчета.

Эти дополнительные функции помогут вам создать более функциональный и интересный таймер на Arduino Uno. Экспериментируйте с различными комбинациями и находите новые способы улучшения вашего проекта!

Вопрос-ответ

Какой код использовать для создания простого таймера на Arduino Uno?

Для создания простого таймера на Arduino Uno вы можете использовать следующий код:
«`cpp
unsigned long previousMillis = 0;
const long interval = 1000; // интервал в миллисекундах (1 секунда)

void setup() {
Serial.begin(9600);
}

void loop() {
unsigned long currentMillis = millis();

if (currentMillis — previousMillis >= interval) {
previousMillis = currentMillis;
Serial.println(«1 секунда прошла»);
}
}
«`
Этот код будет выводить сообщение в последовательный монитор каждую секунду.

Как подключить дисплей для отображения времени таймера?

Для отображения времени на дисплее, например, на LCD, вам понадобится подключить дисплей к Arduino и использовать библиотеку LiquidCrystal. Подключите дисплей к пинам 12, 11, 5, 4, 3 и 2, а затем используйте следующий код:
«`cpp
#include

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
unsigned long previousMillis = 0;
const long interval = 1000;

void setup() {
lcd.begin(16, 2);
}

void loop() {
unsigned long currentMillis = millis();

if (currentMillis — previousMillis >= interval) {
previousMillis = currentMillis;
lcd.clear();
lcd.print(«Секунд: «);
lcd.print(currentMillis / 1000);
}
}
«`
Этот код будет обновлять дисплей каждую секунду, показывая количество прошедших секунд.

Можно ли использовать кнопки для управления таймером?

Да, вы можете использовать кнопки для управления таймером. Например, вы можете подключить кнопку к пину 7 и использовать следующий код для начала и остановки таймера:
«`cpp
const int buttonPin = 7;
bool timerRunning = false;
unsigned long previousMillis = 0;
const long interval = 1000;

void setup() {
pinMode(buttonPin, INPUT);
Serial.begin(9600);
}

void loop() {
if (digitalRead(buttonPin) == HIGH) {
timerRunning = !timerRunning; // переключаем состояние таймера
delay(200); // задержка для предотвращения дребезга
}

if (timerRunning) {
unsigned long currentMillis = millis();
if (currentMillis — previousMillis >= interval) {
previousMillis = currentMillis;
Serial.println(«1 секунда прошла»);
}
}
}
«`
Этот код позволяет вам запускать и останавливать таймер с помощью кнопки.

Советы

СОВЕТ №1

Перед началом работы с таймером на Arduino Uno, убедитесь, что у вас установлены все необходимые библиотеки и драйверы. Это поможет избежать проблем с компиляцией и загрузкой кода на плату.

СОВЕТ №2

Используйте встроенные функции Arduino, такие как millis() и delay(), для управления временем. Это позволит вам легко отслеживать время без необходимости использования сложных алгоритмов.

СОВЕТ №3

Не забывайте про использование внешних компонентов, таких как кнопки или светодиоды, для управления таймером. Это сделает ваш проект более интерактивным и удобным в использовании.

СОВЕТ №4

Тестируйте ваш таймер на разных временных интервалах, чтобы убедиться в его точности и надежности. Это поможет вам выявить возможные ошибки и улучшить функциональность вашего устройства.
