В этой статье рассмотрим, как заставить светодиод мигать с помощью Ардуино — простейшей задачи для начинающих в электронике и программировании. Освоив эту технику, вы научитесь управлять светодиодами и получите базовые знания, которые помогут в создании более сложных проектов. Понимание работы с Ардуино откроет возможности для реализации собственных идей и экспериментов в электронике.

Основы работы со светодиодами на Ардуино

Для эффективного управления светодиодами важно знать основные принципы их функционирования и взаимодействия с микроконтроллером. Светодиод (LED) — это полупроводниковый элемент, который преобразует электрический ток в свет. Ключевым аспектом является правильная полярность подключения: анод (длинная ножка) должен быть соединен с положительным полюсом, а катод (короткая ножка) — с отрицательным. Также необходимо использовать токоограничивающий резистор, который защищает светодиод от повреждений, вызванных избыточным током.

Платформа Arduino предлагает несколько способов управления светодиодами через свои цифровые выходы. Наиболее простой метод — применение функции digitalWrite(), которая позволяет устанавливать высокий (HIGH) или низкий (LOW) уровень сигнала на выбранном пине. Однако в современных версиях Arduino IDE доступен более универсальный подход с помощью функции analogWrite(), которая поддерживает широтно-импульсную модуляцию (ШИМ) на определенных пинах, отмеченных тильдой (~). Этот метод дает возможность не только включать и выключать светодиод, но и изменять его яркость.

Важно уделить внимание выбору резистора. Его сопротивление рассчитывается по закону Ома с учетом характеристик конкретного светодиода. Например, для стандартного красного светодиода с прямым напряжением 2В и рабочим током 20мА, подключенного к пину Arduino (5В), потребуется резистор с номиналом около 150 Ом. «Я всегда советую студентам использовать резисторы с немного большим номиналом, чем расчетный — это повышает надежность схемы», — отмечает Евгений Игоревич Жуков.

Рассмотрим основные способы подключения светодиодов:

• Прямое подключение к цифровому пину через резистор
• Подключение с использованием транзисторного ключа для мощных светодиодов
• Применение внешнего источника питания с управлением от Arduino

Таблица сравнения различных методов подключения:

Эксперты в области электроники и программирования отмечают, что использование светодиодов с платформой Arduino открывает широкие возможности для реализации различных проектов. Они подчеркивают, что светодиоды являются не только простыми в использовании, но и энергоэффективными компонентами, что делает их идеальными для образовательных целей и прототипирования.

Специалисты рекомендуют начинать с простых схем, таких как мигание светодиода, чтобы освоить базовые принципы работы с Arduino. Это позволяет новичкам понять, как управлять выводами и использовать библиотеки для более сложных задач. Кроме того, эксперты советуют экспериментировать с различными цветами и типами светодиодов, включая RGB, что позволяет создавать динамичные визуальные эффекты.

Также важно учитывать правильное подключение и использование резисторов для предотвращения повреждения компонентов. В целом, работа со светодиодами на Arduino является отличным способом развить навыки программирования и электроники, что может стать основой для более сложных проектов в будущем.

20 способов помигать светодиодом на Arduino

Пошаговая инструкция по созданию мигающего светодиода

Перейдем к практической части: создадим простую систему управления мигающим светодиодом на платформе Ардуино. Начнем с подготовки необходимых компонентов и поэтапного выполнения подключения и программирования. Для начала работы вам понадобятся следующие элементы: плата Ардуино (например, Uno), один светодиод, резистор на 220 Ом, макетная плата breadboard и соединительные провода.

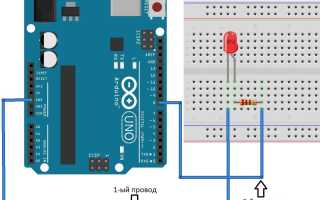

Первый этап — физическое подключение компонентов. Длинную ножку светодиода (анод) необходимо соединить с цифровым пином 13 на плате Ардуино через резистор на 220 Ом. Короткую ножку (катод) подключите к GND (земле). Пин 13 удобен тем, что на многих платах Ардуино уже имеется встроенный светодиод, что позволяет проверить работоспособность без дополнительных деталей. «Рекомендую всегда начинать с проверки встроенного светодиода — это помогает исключить проблемы с внешними компонентами», — делится советом Артём Викторович Озеров.

Теперь перейдем к программной части. Откройте Arduino IDE и создайте новый скетч. Начнем с основного кода:

void setup() {
pinMode(13, OUTPUT);
}

void loop() {
digitalWrite(13, HIGH);
delay(1000);
digitalWrite(13, LOW);
delay(1000);
}

Этот код выполняет простую последовательность: устанавливает пин 13 как выходной, а затем в бесконечном цикле включает светодиод на одну секунду и выключает его на такой же промежуток времени. Обратите внимание на функцию delay(), которая задает паузу в миллисекундах. Именно эта функция определяет частоту мигания светодиода.

Для наглядности представим различные режимы работы светодиода в таблице:

| Режим | Код | Результат |
| Стандартное мигание | delay(1000) | 1 раз в секунду |
| Быстрое мигание | delay(200) | 5 раз в секунду |
| Медленное мигание | delay(2000) | 1 раз в 2 секунды |

Чтобы загрузить программу на плату, подключите Ардуино к компьютеру с помощью USB-кабеля. В Arduino IDE выберите соответствующую плату в меню «Инструменты» -> «Плата», а также порт подключения. Нажмите кнопку «Загрузить» (стрелка вправо) и дождитесь завершения процесса. Если все подключено правильно, светодиод начнет мигать в соответствии с написанным кодом.

Распространенные ошибки при первом запуске могут включать: неверное определение пина в коде, неправильное подключение полярности светодиода, отсутствие резистора или неверный выбор порта в IDE. Чтобы избежать этих проблем, внимательно проверяйте каждое подключение и строки кода. Полезный совет: используйте цветные провода для различных типов подключений — это значительно упрощает поиск ошибок.

Интересные факты

Вот несколько интересных фактов о том, как управлять светодиодом с помощью Arduino:

1. PWM (Широтно-Импульсная Модуляция): Arduino позволяет использовать широтно-импульсную модуляцию для управления яркостью светодиодов. Это достигается путем быстрого включения и выключения светодиода, что создает эффект изменения яркости. Например, используя функцию analogWrite(), можно задать значение от 0 до 255, где 0 — это выключенный светодиод, а 255 — максимальная яркость.

2. Цветные светодиоды: С помощью RGB-светодиодов можно создавать различные цвета, комбинируя красный, зеленый и синий каналы. Управляя яркостью каждого канала с помощью Arduino, можно получить практически любой цвет. Это открывает возможности для создания эффектных световых шоу и визуализаций.

3. Сенсоры и взаимодействие: Arduino можно использовать в сочетании с различными сенсорами (например, датчиками света или движения) для автоматического управления светодиодами. Например, можно запрограммировать систему так, чтобы светодиод загорался при обнаружении движения или изменении уровня освещенности, что делает проекты более интерактивными и адаптивными к окружающей среде.

Урок 1 Ardiono | Учимся мигать светодиодом

Альтернативные методы управления светодиодами

Существует несколько альтернативных способов управления светодиодами на платформе Ардуино, каждый из которых обладает своими достоинствами и особенностями использования. Давайте рассмотрим наиболее распространенные методы, начиная с применения специализированных библиотек и заканчивая внешними драйверами. Одним из наиболее эффективных решений является библиотека FastLED, которая была создана для работы со светодиодными лентами и матрицами. Эта библиотека предлагает обширные возможности для создания сложных световых эффектов и анимаций, значительно упрощая процесс программирования.

Другим интересным методом является использование ШИМ-контроллеров, таких как PCA9685. Этот подход особенно полезен, когда необходимо управлять большим количеством светодиодов или требуется высокая точность регулировки яркости. Контроллер PCA9685 подключается к Ардуино через интерфейс I2C и позволяет управлять до 16 каналами, что значительно расширяет возможности вашего проекта. «В профессиональных установках мы часто используем такие контроллеры, так как они обеспечивают стабильную работу даже при управлении сотнями светодиодов», — говорит Евгений Игоревич Жуков.

Таблица сравнения различных методов управления:

Также стоит упомянуть метод использования регистров сдвига, таких как 74HC595. Этот подход позволяет значительно увеличить количество управляемых светодиодов при минимальном количестве используемых пинов Ардуино. Регистр сдвига преобразует последовательный сигнал в параллельный, что особенно полезно при создании LED-матриц или семисегментных индикаторов.

Для управления RGB-светодиодами существует специальная библиотека Adafruit NeoPixel, которая предлагает удобный интерфейс для работы с адресуемыми светодиодами. Она автоматически обрабатывает временную синхронизацию и формирование сигналов, позволяя сосредоточиться на создании визуальных эффектов. Особенностью этого метода является возможность индивидуального управления каждым светодиодом в цепочке.

Еще одним интересным вариантом является использование протокола DMX512 для управления светодиодами. Этот профессиональный стандарт широко применяется в сценическом освещении и позволяет создавать сложные системы управления освещением с использованием специализированного оборудования и программного обеспечения. Хотя этот метод требует более глубоких знаний и специального оборудования, он открывает доступ к профессиональному уровню управления освещением.

Практические советы и рекомендации по управлению светодиодами

Для достижения наилучших результатов при работе со светодиодами на платформе Ардуино важно следовать нескольким ключевым рекомендациям. Первое и основное правило — использовать только качественные компоненты и точно рассчитывать параметры электрической цепи. При создании крупных светодиодных систем целесообразно применять стабилизаторы тока, которые обеспечивают стабильный ток через светодиоды, независимо от колебаний напряжения питания. Это особенно актуально для долгосрочных проектов или установок, функционирующих в сложных условиях.

Оптимизация потребления энергии имеет критическое значение для автономных проектов. Для снижения расхода энергии можно использовать различные подходы: от программного управления яркостью до активации режима сна микроконтроллера в промежутках между включениями светодиодов. «В наших проектах мы часто комбинируем разные методы энергосбережения, что позволяет значительно увеличить время работы от аккумулятора», — отмечает Артём Викторович Озеров.

Рассмотрим несколько практических рекомендаций:

• Используйте защитные диоды при работе с индуктивными нагрузками.
• Применяйте RC-цепи для сглаживания переходных процессов.
• Размещайте компоненты как можно ближе друг к другу для уменьшения помех.
• Используйте экранированные провода при длинных соединениях.

Таблица рекомендуемых параметров для различных типов светодиодов:

Необходимо учитывать тепловые характеристики светодиодов. При длительной эксплуатации мощных светодиодов может потребоваться установка теплоотводов или активное охлаждение. Также важно обращать внимание на температурный коэффициент светодиодов, который влияет на их характеристики при изменении температуры окружающей среды. Для повышения надежности системы рекомендуется использовать обратную связь по току через АЦП Ардуино, что позволяет корректировать яркость в реальном времени.

Уроки Arduino #7 — подключение светодиода

Частые вопросы и сложные ситуации при управлении светодиодами

Давайте рассмотрим несколько распространенных проблем, с которыми могут столкнуться как новички, так и опытные разработчики при работе со светодиодами на платформе Ардуино. Первая из таких ситуаций — неожиданное прекращение мигания светодиода во время его работы. Причины могут быть разнообразными: это может быть перегрев элементов, недостаток питания или сбой в программном обеспечении. Важно проверить все соединения, состояние контактов и корректность подключения питания.

Вторая распространенная проблема — это нестабильное мигание или мерцание светодиода. Чаще всего это связано с недостаточной мощностью источника питания или наводками в цепи. «В моей практике был случай, когда длинные соединительные провода действовали как антенна, улавливающая радиопомехи, что приводило к непредсказуемому миганию светодиода», — делится опытом Евгений Игоревич Жуков. Решение заключается в использовании экранированных проводов и размещении компонентов ближе друг к другу.

• Вопрос: Почему светодиод светится тускло вместо того, чтобы мигать?
  Ответ: Возможно, используется аналоговый вывод без ШИМ или поврежден резистор. Проверьте, соответствует ли пин требованиям PWM и целостны ли все компоненты.
• Вопрос: Как устранить задержку при запуске программы?
  Ответ: Многие модели Ардуино имеют встроенную задержку инициализации около 2 секунд. Чтобы сократить это время, можно изменить файл boards.txt, изменив параметр upload.wait_for_upload_port.
• Вопрос: Что делать, если светодиод мигает слишком быстро или медленно?
  Ответ: Проверьте значения в функциях delay(). Убедитесь, что используете правильные единицы измерения (миллисекунды). При необходимости применяйте функцию millis() для более точного контроля времени.

Таблица диагностики проблем:

Если возникают нестандартные ситуации, например, когда светодиод работает корректно только при определенной температуре или освещенности, стоит обратить внимание на качество всех компонентов и возможное влияние внешних факторов. Иногда проблема может быть вызвана неочевидными причинами, такими как близость к источникам электромагнитных помех или использование низкокачественных компонентов.

Заключение и дальнейшие шаги в освоении управления светодиодами

Подведем основные выводы: управление светодиодами с помощью Ардуино — это важный навык, который открывает множество возможностей для создания разнообразных электронных устройств. Мы подробно рассмотрели основные принципы подключения и программирования, изучили альтернативные способы управления, разобрали практические примеры и научились решать распространенные проблемы. Полученные знания позволяют не только создавать простые мигающие устройства, но и закладывают прочный фундамент для более сложных проектов.

Для дальнейшего прогресса рекомендуется постепенно усложнять задачи: начать с управления несколькими светодиодами, затем перейти к работе со светодиодными лентами и матрицами, освоить различные библиотеки и методы оптимизации. Важно постоянно практиковаться и экспериментировать с различными конфигурациями и программными решениями. Создание собственных световых эффектов и анимаций поможет глубже понять принципы работы как аппаратной, так и программной частей.

Для получения более подробной консультации и углубленного изучения темы стоит обратиться к специалистам в области электроники и программирования. Они смогут помочь с решением сложных технических задач, предоставить дополнительные материалы для изучения и поделиться опытом реализации профессиональных проектов. Не забывайте, что постоянное обучение и обмен опытом с другими энтузиастами — это ключ к успеху в освоении технологий управления светодиодами на Ардуино.

Использование различных типов светодиодов и их особенности

Светодиоды (LED) являются одним из самых популярных компонентов в мире электроники благодаря своей эффективности, долговечности и разнообразию. При работе с Arduino существует множество типов светодиодов, каждый из которых имеет свои особенности и применения. В этом разделе мы рассмотрим различные типы светодиодов, их характеристики и способы использования в проектах на Arduino.

1. Стандартные светодиоды

Стандартные светодиоды, как правило, имеют диаметр 5 мм или 3 мм и доступны в различных цветах, включая красный, зеленый, синий, желтый и белый. Они работают на напряжении около 2-3 В и требуют ограничивающего резистора для предотвращения перегрева и повреждения. Эти светодиоды идеально подходят для простых проектов, таких как индикаторы или простые световые эффекты.

2. RGB-светодиоды

RGB-светодиоды содержат три отдельных светодиода (красный, зеленый и синий) в одном корпусе, что позволяет создавать различные цвета путем смешивания этих трех основных цветов. Они могут быть как анодными, так и катодными. Для управления RGB-светодиодами на Arduino часто используются ШИМ (широтно-импульсная модуляция) для изменения яркости каждого из цветов, что позволяет добиться плавных переходов и эффектов.

3. Светодиоды с высоким яркостью (High Power LEDs)

Светодиоды с высоким яркостью предназначены для более мощных приложений, таких как освещение и индикаторы на больших расстояниях. Они требуют более высокого напряжения (обычно от 3 В до 12 В) и могут потреблять значительное количество тока. Для их использования с Arduino необходимо учитывать дополнительные схемы управления и охлаждения, так как они могут выделять много тепла.

4. Неоновые светодиоды

Неоновые светодиоды, или LED-неоны, имитируют вид неоновых ламп, создавая яркий и равномерный свет. Они часто используются в декоративных проектах и вывесках. Эти светодиоды могут быть как одноцветными, так и многоцветными, и их можно легко интегрировать в проекты на Arduino для создания эффектных световых инсталляций.

5. Умные светодиоды (например, WS2812)

Умные светодиоды, такие как WS2812, представляют собой адресуемые светодиоды, которые позволяют управлять каждым светодиодом индивидуально. Они содержат встроенный контроллер и могут быть подключены последовательно, что значительно упрощает управление большими массивами светодиодов. Для работы с такими светодиодами на Arduino используются специальные библиотеки, такие как Adafruit NeoPixel, которые позволяют легко создавать сложные световые эффекты и анимации.

Каждый тип светодиода имеет свои преимущества и недостатки, и выбор подходящего зависит от конкретных требований вашего проекта. При использовании светодиодов с Arduino важно учитывать их характеристики, такие как рабочее напряжение, ток и способ управления, чтобы обеспечить надежную и безопасную работу вашей схемы.

Вопрос-ответ

Как подключить светодиод к плате Arduino?

Для подключения светодиода к плате Arduino вам понадобятся: сам светодиод, резистор (обычно 220 Ом), провода и плата Arduino. Подключите анод (длинная ножка) светодиода к одному из цифровых пинов Arduino, а катод (короткая ножка) через резистор к земле (GND) платы. Это защитит светодиод от перегрузки.

Как написать код для мигания светодиода?

Для того чтобы заставить светодиод мигать, вам нужно использовать функцию digitalWrite() для включения и выключения светодиода. Пример кода: void setup() { pinMode(LED_BUILTIN, OUTPUT); } void loop() { digitalWrite(LED_BUILTIN, HIGH); delay(1000); digitalWrite(LED_BUILTIN, LOW); delay(1000); }. Этот код будет включать светодиод на 1 секунду, затем выключать на 1 секунду.

Что делать, если светодиод не мигает?

Если светодиод не мигает, проверьте правильность подключения: убедитесь, что анод и катод подключены к правильным пинам. Также проверьте, правильно ли установлен резистор и нет ли короткого замыкания. Убедитесь, что код загружен на плату и что плата работает корректно. Попробуйте заменить светодиод, если он поврежден.

Советы

СОВЕТ №1

Перед началом работы с светодиодом на Arduino, убедитесь, что у вас есть все необходимые компоненты: сам светодиод, резистор (обычно 220 Ом или 330 Ом), провода и макетная плата. Это поможет избежать задержек в процессе сборки проекта.

СОВЕТ №2

Обязательно ознакомьтесь с полярностью светодиода. Длинная ножка (анод) должна быть подключена к положительному выводу, а короткая (катод) — к отрицательному. Неправильное подключение может привести к выходу светодиода из строя.

СОВЕТ №3

Используйте встроенные функции Arduino, такие как digitalWrite() и delay(), для управления светодиодом. Это упростит код и сделает его более читабельным. Начните с простого мигания светодиода, а затем экспериментируйте с различными временными интервалами.

СОВЕТ №4

Не забывайте о безопасности. При работе с электроникой всегда отключайте питание перед внесением изменений в схему. Это поможет избежать короткого замыкания и повреждения компонентов.
