В трехфазных электрических сетях косинус фи (cos φ) характеризует соотношение активной и реактивной мощности, влияя на эффективность работы оборудования и электросетей. Правильное определение косинуса фи позволяет оптимизировать энергопотребление, снизить потери энергии и избежать перегрузок. В статье рассмотрим методы определения косинуса фи в трехфазной сети, что поможет лучше управлять электрическими системами и повысить их надежность.

Что такое косинус фи и почему это важно

Косинус фи представляет собой соотношение активной мощности к полной в электрических цепях переменного тока. Этот показатель отражает эффективность использования электроэнергии и демонстрирует, насколько эффективно нагрузка преобразует электрическую энергию в полезную работу. В трехфазных системах значение косинуса фи имеет особое значение, так как оно непосредственно влияет на загрузку оборудования и потери в сети. Современные исследования 2024 года показывают, что предприятия, поддерживающие оптимальное значение косинуса фи (0.95-0.98), могут сократить расходы на электроэнергию до 25%.

Артём Викторович Озеров, специалист по энергоэффективности компании SSLGTEAMS, подчеркивает важный момент: «Многие инженеры ошибочно считают, что высокий косинус фи всегда свидетельствует о высокой эффективности работы системы. Однако необходимо учитывать тип нагрузки и особенности конкретной сети». Например, в промышленных установках с преобладанием индуктивных нагрузок (таких как двигатели и трансформаторы) косинус фи часто оказывается ниже 0.8, что приводит к значительным потерям.

Предлагаем вашему вниманию сравнительную таблицу, демонстрирующую влияние различных значений косинуса фи на работу сети:

| Значение cos φ | Эффективность использования мощности | Потери в сети | Дополнительная нагрузка на оборудование |
| 0.95-1.0 | Оптимальная | Минимальные | Отсутствует |
| 0.8-0.94 | Хорошая | Умеренные | Незначительная |
| 0.6-0.79 | Средняя | Заметные | Присутствует |
| <0.6 | Низкая | Высокие | Значительная |

Рассмотрим практический пример: на предприятии пищевой промышленности с установленной мощностью 500 кВА при косинусе фи 0.7 фактически используется лишь 350 кВА активной мощности. После повышения коэффициента до 0.95 доступная мощность возрастает до 475 кВА без изменения установленной мощности оборудования. Это создает возможность для подключения дополнительного оборудования или уменьшения нагрузки на уже существующее.

Евгений Игоревич Жуков делится своим опытом: «На одном из объектов, которые мы обслуживаем, регулярный мониторинг косинуса фи помог предотвратить аварийные ситуации и снизить эксплуатационные расходы на 18% за год».

Определение косинуса фи в трехфазной сети является важной задачей для специалистов в области электроэнергетики. Эксперты отмечают, что косинус фи, или коэффициент мощности, отражает соотношение между активной и реактивной мощностью. Для его вычисления необходимо использовать измерения тока и напряжения, а также учитывать фазовый сдвиг между ними. В современных системах часто применяются специальные приборы, такие как анализаторы мощности, которые позволяют точно определить этот параметр. Кроме того, важно учитывать влияние нагрузки на коэффициент мощности, так как различные типы оборудования могут значительно изменять его значение. Эксперты подчеркивают, что поддержание оптимального косинуса фи не только повышает эффективность работы сети, но и снижает затраты на электроэнергию, что делает этот аспект особенно актуальным для промышленных предприятий.

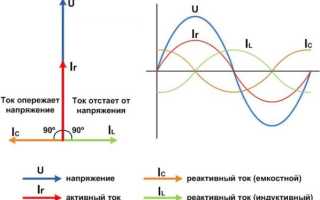

Коэффициент мощности "косинус фи"

Методы определения косинуса фи в трехфазной сети

Существует несколько методов для определения косинуса фи, каждый из которых имеет свои уникальные характеристики и области применения. Рассмотрим наиболее популярные подходы, актуальные на 2024 год:

• Измерение с использованием цифрового анализатора качества электроэнергии
• Расчет на основе данных счетчиков электроэнергии
• Применение специализированных программных решений
• Прямое измерение с помощью фазометра

Первый метод считается наиболее точным и информативным. Современные анализаторы качества электроэнергии способны не только определить текущее значение косинуса фи, но и провести глубокий анализ гармонических составляющих, несимметрии фаз и других важных параметров. Приборы нового поколения имеют функцию длительного мониторинга, что особенно полезно для систем с переменной нагрузкой.

Расчет по показаниям счетчиков основывается на соотношении активной и реактивной энергии. Для выполнения этого необходимо:

1. Снять показания активной энергии за определенный период
2. Зафиксировать данные о реактивной энергии за тот же временной интервал
3. Вычислить отношение активной энергии к геометрической сумме активной и реактивной составляющих

Программные решения чаще всего используются на крупных промышленных объектах. Они интегрируются с системой автоматизированного управления технологическими процессами (АСУ ТП) и позволяют в реальном времени отслеживать изменения коэффициента мощности на различных участках сети. Специалисты отмечают, что такие системы особенно эффективны при работе с нестационарными нагрузками.

Прямое измерение с помощью фазометра применяется реже, но остается актуальным для оперативного контроля. Этот метод требует прямого подключения к каждой фазе и последующего усреднения полученных результатов. Следует отметить, что при несимметричной нагрузке такой подход может давать погрешность до 10%.

Сравним точность различных методов:

Интересные факты

Вот несколько интересных фактов о том, как определить косинус фи (cos φ) в трехфазной сети:

1. Определение косинуса фи: Косинус фи (cos φ) в трехфазной сети представляет собой коэффициент мощности, который показывает соотношение между активной (реальной) и полной мощностью. Он определяется как отношение активной мощности (P) к полной мощности (S): cos φ = P / S. Это значение важно для оценки эффективности работы электрической системы.

2. Методы измерения: Для определения косинуса фи в трехфазной сети можно использовать различные методы, включая измерение токов и напряжений с помощью ваттметров, а также анализ данных с помощью осциллографов. Современные цифровые измерительные приборы могут автоматически вычислять cos φ, что упрощает процесс.

3. Влияние на энергопотребление: Низкий косинус фи может привести к увеличению потерь в электрической сети и необходимости установки дополнительных реактивных мощностей для компенсации. Это может увеличить затраты на электроэнергию для потребителей, так как многие энергетические компании взимают штрафы за низкий коэффициент мощности. Поэтому важно следить за значением cos φ и при необходимости корректировать его с помощью конденсаторных батарей или других методов компенсации.

Коэффициент мощности косинус фи (cos fi). Объяснение сути важного электротехнического параметра.

Пошаговая инструкция измерения косинуса фи

Для самостоятельного вычисления косинуса фи в трехфазной электрической сети следуйте следующей пошаговой инструкции:

Шаг 1: Подготовка измерительного оборудования

• Выберите подходящий инструмент (анализатор качества электроэнергии или фазометр)
• Убедитесь в исправности и калибровке прибора
• Подготовьте необходимые средства индивидуальной защиты

Шаг 2: Подключение измерительного устройства

• Обесточьте участок сети перед началом подключения
• Подсоедините токовые клещи к каждой фазе в соответствии с маркировкой
• Присоедините измерительные щупы к соответствующим клеммам

Шаг 3: Проведение измерений

• Включите нагрузку в стандартном режиме работы
• Запишите показания для каждой фазы
• Выполняйте измерения в течение 5-10 минут

Шаг 4: Обработка полученных данных

• Рассчитайте среднее значение по всем фазам
• Учитывайте возможные погрешности измерений
• Сравните полученное значение с установленными нормативами

Не забывайте о безопасности во время проведения измерений. Артём Викторович Озеров предупреждает: «Частая ошибка начинающих специалистов — игнорирование правил техники безопасности при работе с высоковольтным оборудованием. Даже при наличии современных средств защиты нельзя пренебрегать основными требованиями».

При анализе результатов важно учитывать несколько факторов:

• Тип подключенной нагрузки
• Время суток и режим работы оборудования
• Сезонные колебания потребления
• Наличие компенсирующих устройств

Евгений Игоревич Жуков советует: «Для получения надежных данных необходимо проводить измерения в разные периоды работы оборудования. Однократное измерение может не отразить реальную картину состояния сети».

Распространенные ошибки и способы их избежания

При вычислении косинуса фи в трехфазных электрических сетях специалисты часто сталкиваются с распространенными ошибками, которые могут значительно исказить результаты. Рассмотрим наиболее типичные проблемы и способы их предотвращения:

Ошибка 1: Неправильный выбор места измерения

• Проблема: Измерения, проведенные в неподходящей точке сети, могут привести к искаженным данным.
• Решение: Выбирайте место, максимально приближенное к нагрузке.
• Рекомендация: Убедитесь, что в месте измерения отсутствуют параллельные цепи.

Ошибка 2: Игнорирование температурных условий

• Проблема: Температура окружающей среды может негативно сказаться на точности измерений.
• Решение: Проводите измерения при стабильной температуре.
• Рекомендация: Учитывайте поправочные коэффициенты вашего измерительного прибора.

Ошибка 3: Неверная интерпретация данных

• Проблема: Полученные результаты могут быть неправильно поняты.
• Решение: Сравнивайте данные с нормативной документацией.
• Рекомендация: Используйте специализированное программное обеспечение для анализа.

Ошибка 4: Несвоевременное обслуживание измерительных приборов

• Проблема: Неоткалиброванные устройства могут привести к ошибкам в измерениях.
• Решение: Регулярно проверяйте сроки поверки оборудования.
• Рекомендация: Ведите журнал проверок приборов.

Артём Викторович Озеров отмечает: «Особенно важно корректно интерпретировать результаты измерений при работе с нелинейными нагрузками. В таких случаях простое измерение косинуса фи может быть недостаточным для полной оценки эффективности системы».

Современные исследования 2024 года показывают, что более 60% ошибок при определении косинуса фи обусловлены человеческим фактором. Поэтому рекомендуется:

• Проводить регулярное обучение сотрудников.
• Использовать автоматизированные системы контроля.
• Внедрять многоступенчатую проверку результатов.

Реактивная мощность за 5 минут простыми словами. Четкий #энерголикбез

Практические вопросы и ответы по определению косинуса фи

• Как часто следует проводить измерения?

  • Рекомендуется осуществлять контроль раз в месяц на промышленных объектах
  • В условиях сезонных нагрузок — в начале каждого нового сезона
  • После модернизации оборудования — обязательно

• Что делать при нестабильных показателях?

  • Провести длительный мониторинг (не менее 24 часов)
  • Проанализировать характер нагрузки
  • Проверить состояние компенсирующих устройств

• Как температура влияет на результаты?

  • При снижении температуры погрешность возрастает
  • Оптимальный диапазон: от +15°C до +25°C
  • Используйте термокомпенсированные приборы

• Можно ли полагаться на встроенные измерители?

  • Только после их калибровки
  • Необходима регулярная проверка
  • Рекомендуется проводить параллельный контроль

• Как интерпретировать отклонения?

  • Сравнивать с установленными нормативными значениями
  • Учитывать характер нагрузки
  • Анализировать динамику изменений

Заключение и рекомендации

Контроль косинуса фи в трехфазных электрических сетях играет ключевую роль в обеспечении эффективной работы электрооборудования и рациональном использовании энергоресурсов. Современные технологии измерения и анализа позволяют точно устанавливать этот критически важный параметр, оперативно выявлять отклонения и принимать необходимые меры для оптимизации функционирования системы. Регулярный мониторинг косинуса фи способствует предотвращению аварийных ситуаций, снижению эксплуатационных затрат и повышению надежности электроснабжения.

Для достижения оптимальных результатов рекомендуется:

• Применять современные измерительные инструменты
• Проводить регулярный контроль параметров сети
• Внедрять системы автоматического мониторинга
• Обучать сотрудников правильным методам измерения

Для получения более подробной консультации по вопросам определения и коррекции косинуса фи в трехфазных сетях целесообразно обратиться к квалифицированным специалистам.

Влияние косинуса фи на эффективность работы оборудования

Косинус фи (cos φ) является важным параметром в трехфазных электрических системах, который отражает соотношение между активной и реактивной мощностью. Он определяет, насколько эффективно оборудование использует электрическую энергию. Понимание влияния косинуса фи на работу оборудования позволяет оптимизировать его эксплуатацию и снизить затраты на электроэнергию.

Активная мощность (P), измеряемая в ваттах (Вт), представляет собой мощность, которая фактически используется для выполнения работы, например, для вращения моторов или освещения. Реактивная мощность (Q), измеряемая в вольт-амперах реактивных (ВАр), не выполняет полезной работы, но необходима для создания магнитных полей в таких устройствах, как трансформаторы и индукционные двигатели. Полная мощность (S), измеряемая в вольт-амперах (ВА), является векторной суммой активной и реактивной мощностей и определяется как S = √(P² + Q²).

Косинус фи определяется как отношение активной мощности к полной мощности: cos φ = P / S. Значение косинуса фи варьируется от 0 до 1. Чем ближе значение косинуса фи к единице, тем эффективнее работает оборудование. Низкий косинус фи указывает на высокую долю реактивной мощности, что может привести к увеличению потерь в проводах и трансформаторах, а также к необходимости установки дополнительных компенсирующих устройств.

Низкий косинус фи может негативно сказаться на работе оборудования. Например, при низком значении косинуса фи, трансформаторы и генераторы могут перегреваться, что сокращает их срок службы. Кроме того, многие энергетические компании взимают штрафы за низкий косинус фи, что может значительно увеличить эксплуатационные расходы. Поэтому поддержание косинуса фи на оптимальном уровне является важной задачей для предприятий.

Для повышения косинуса фи и, следовательно, эффективности работы оборудования, можно использовать различные методы. Одним из наиболее распространенных способов является установка конденсаторных батарей, которые компенсируют реактивную мощность. Это позволяет снизить нагрузку на сеть и уменьшить потери энергии. Также можно применять синхронные машины, которые могут работать в режиме генерации реактивной мощности.

В заключение, косинус фи играет ключевую роль в эффективности работы трехфазных электрических систем. Понимание его влияния на активную и реактивную мощность позволяет не только оптимизировать работу оборудования, но и снизить затраты на электроэнергию, что в свою очередь способствует повышению общей экономической эффективности предприятия.
