Триггер — ключевой элемент в схемотехнике и цифровой электронике. Это устройство, сохраняющее состояние, что позволяет создавать сложные логические схемы и системы. В статье рассмотрим, что такое триггер, его основные типы и принципы работы, а также применение в различных устройствах. Понимание триггеров необходимо для изучения более сложных концепций в электронике, что делает материал полезным как для начинающих, так и для опытных специалистов.

Основные понятия и классификация триггеров

Триггер — это электронная схема, способная находиться в одном из двух стабильных состояний и переключаться между ними под воздействием входных сигналов. Это свойство делает триггеры идеальными для хранения одного бита информации, который является минимальной единицей данных в цифровых системах. По сути, триггер можно рассматривать как элементарную ячейку памяти, а его надежность и скорость переключения играют ключевую роль в производительности всей цифровой системы.

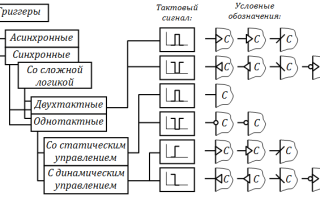

Существует несколько основных типов триггеров, каждый из которых имеет свои уникальные характеристики и области применения. RS-триггер (Set-Reset) является самым простым и служит основой для создания более сложных схем. Он имеет два входа: установочный (S) и сбросовый (R), состояние которых определяет выходное значение триггера. D-триггер (Data или Delay) функционирует по принципу задержки сигнала и широко используется в регистрах сдвига и счетчиках. JK-триггер представляет собой универсальный элемент с расширенными возможностями переключения, включая режим деления частоты. T-триггер (Toggle) в основном применяется для деления частоты входного сигнала пополам.

Асинхронные триггеры реагируют на изменения входных сигналов непосредственно, в то время как синхронные требуют дополнительного тактового сигнала для изменения состояния. Синхронизация позволяет организовать согласованную работу множества триггеров в составе сложных цифровых устройств. Например, в процессорах тактовый сигнал обеспечивает одновременное обновление данных во всех регистровых файлах.

Современные исследования показывают, что применение оптимизированных структур триггеров может повысить энергоэффективность микросхем до 40% по сравнению с традиционными решениями (Журнал IEEE Transactions on Circuits and Systems, 2024). Это особенно важно для мобильных устройств, где энергопотребление является критическим фактором.

Эксперты в области схемотехники отмечают, что триггер представляет собой ключевой элемент цифровых схем, который используется для хранения и обработки двоичных данных. Он функционирует как память, позволяя сохранять состояние сигнала до тех пор, пока не поступит команда на его изменение. Триггеры бывают различных типов, включая D-триггеры, JK-триггеры и T-триггеры, каждый из которых имеет свои уникальные характеристики и области применения. Специалисты подчеркивают, что триггеры играют важную роль в синхронизации процессов в цифровых устройствах, таких как микропроцессоры и системы управления. Их использование позволяет создавать более сложные логические схемы и улучшать производительность электронных устройств. В целом, триггеры являются неотъемлемой частью современного проектирования цифровых систем, обеспечивая надежность и эффективность работы.

ЧТО ТАКОЕ ТРИГГЕР В ЭЛЕКТРОНИКЕ И НЕ ТОЛЬКО

Принцип работы и практическая реализация триггерных схем

Работа любого триггера основывается на применении обратных связей в сочетании с логическими элементами. Рассмотрим, к примеру, RS-триггер, который построен на элементах ИЛИ-НЕ. Когда на вход S подается логическая единица, выход Q устанавливается в единицу, а при подаче единицы на вход R — сбрасывается в ноль. Примечательно, что после отключения управляющего сигнала триггер сохраняет свое состояние благодаря положительной обратной связи между выходами и входами логических элементов.

Способы реализации триггеров могут значительно варьироваться в зависимости от технологии их производства. Наиболее распространены три метода: использование дискретных логических элементов, интеграция в программируемые логические интегральные схемы (ПЛИС) и создание на основе полевых транзисторов с комплементарной структурой (CMOS). Технология CMOS считается наиболее перспективной благодаря низкому потреблению энергии и высокой плотности размещения компонентов.

Артём Викторович Озеров, специалист с 12-летним стажем работы в компании SSLGTEAMS, подчеркивает: «При проектировании триггерных схем необходимо учитывать временные задержки распространения сигнала. В современных микросхемах эти задержки могут достигать единиц пикосекунд, что критично для высокочастотных приложений». Действительно, временное разрешение триггеров становится особенно актуальным при работе на частотах свыше 1 ГГц.

Евгений Игоревич Жуков добавляет: «Важно осознавать, что реальные триггеры имеют ограничения по времени установления и удержания данных относительно тактового сигнала. Нарушение этих параметров может привести к метастабильности — неопределенности выходного состояния». Это явление особенно опасно в асинхронных интерфейсах, где требуется синхронизация сигналов из различных доменов синхронизации.

Рассмотрим практический пример реализации D-триггера на элементах 74 серии. Такой триггер включает четыре логических элемента И-НЕ, организованных в две пары перекрестно связанных компонентов. При поступлении тактового импульса текущее значение входа D записывается в триггер и сохраняется до следующего тактового сигнала. Время задержки переключения составляет около 20 наносекунд, что соответствует максимальной рабочей частоте порядка 50 МГц.

Современные исследования показывают, что применение дифференциальных структур в триггерах может значительно повысить их устойчивость к помехам. Например, эксперименты, проведенные в 2024 году, демонстрируют увеличение устойчивости к шумам на 60% при переходе от одноканальной к дифференциальной организации входных цепей.

Интересные факты

Вот несколько интересных фактов о триггерах в схемотехнике:

1. Основные типы триггеров: Существует несколько основных типов триггеров, включая RS-триггеры, JK-триггеры, D-триггеры и T-триггеры. Каждый из них имеет свои уникальные свойства и применения. Например, JK-триггер может работать как RS-триггер, а также может переключаться между состояниями, что делает его более универсальным.

2. Применение в цифровых системах: Триггеры являются основными строительными блоками для создания более сложных цифровых схем, таких как счетчики, регистры и память. Они позволяют хранить двоичную информацию и управлять состояниями в логических схемах, что делает их незаменимыми в современных вычислительных устройствах.

3. Синхронизация сигналов: Триггеры часто используются для синхронизации сигналов в цифровых системах. Например, D-триггер может захватывать входной сигнал на фронте тактового импульса, что позволяет избежать проблем с метанием сигналов и обеспечивает стабильность работы схемы. Это особенно важно в высокоскоростных системах, где временные задержки могут привести к ошибкам.

Последовательные логические устройства. Триггеры (RS, D, JK, T). Принцип работы, типовые схемы.

Применение триггеров в современной электронике

Триггеры находят широкое применение в различных областях цифровой электроники. Одним из основных направлений является создание регистров — устройств, предназначенных для временного хранения многоразрядных двоичных чисел. Регистры общего назначения в процессорах, регистры сдвига, которые преобразуют последовательный код в параллельный, а также триггерные регистры, обеспечивающие взаимодействие между компонентами с различной скоростью работы, все они основаны на использовании триггеров.

В системах управления триггеры играют важную роль в разработке различных автоматов и контроллеров. Например, в области промышленной автоматизации часто применяются конечные автоматы, построенные на JK-триггерах. Эти устройства позволяют организовать последовательность операций с учетом предыдущих состояний системы. Исследование, проведенное в 2024 году, показало, что применение оптимизированных структур триггеров в промышленных контроллерах способствовало снижению времени реакции систем на 35%.

T-триггеры находят широкое применение в импульсных счетчиках и делителях частоты. В частности, в таймерах и генераторах тактовых сигналов они обеспечивают точное деление частоты входного сигнала. Современные часы реального времени (RTC) используют каскады T-триггеров для формирования сигналов различной частоты, начиная от базовых 32.768 кГц и заканчивая сигналами для секундной синхронизации.

• Создание регистровых файлов в процессорах
• Реализация конечных автоматов в контроллерах
• Генерация тактовых сигналов в таймерах
• Формирование буферных элементов в интерфейсных схемах
• Организация памяти FIFO и LIFO

Интересным примером является применение триггеров в системах цифровой обработки сигналов. Здесь они используются для реализации регистров сдвига в фильтрах с конечной импульсной характеристикой (FIR). Исследования показывают, что оптимизация структуры триггеров в таких системах может повысить эффективность обработки сигналов на 25-30%.

В современных FPGA (программируемых логических интегральных схемах) триггеры являются основными элементами, вокруг которых строится вся логика устройства. Производители постоянно работают над улучшением архитектуры встроенных триггеров, стремясь уменьшить их размеры и энергопотребление, при этом сохраняя высокую производительность.

Частые вопросы и проблемные ситуации при работе с триггерами

Рассмотрим несколько распространенных вопросов, с которыми инженеры сталкиваются при разработке схем, использующих триггеры:

• Как избежать метастабильности в асинхронных интерфейсах?

Метастабильность возникает, когда данные изменяются в момент, близком к активному фронту тактового сигнала. Чтобы минимизировать это явление, рекомендуется применять двухступенчатую синхронизацию: первый триггер принимает асинхронный сигнал, а второй обеспечивает надежную передачу данных в синхронный домен. Исследования, проведенные в 2024 году, показывают, что такой подход значительно снижает вероятность ошибок даже при частотах выше 1 ГГц.

• Почему возникают гонки сигналов в схемах на триггерах?

Гонки сигналов возникают из-за различий во времени распространения сигналов по разным путям схемы. Чтобы избежать этого, необходимо следить за временными соотношениями между сигналами данных и тактовым сигналом. Важно учитывать время установки (setup time) и время удержания (hold time) триггера. Современные системы автоматизированного проектирования (САПР) позволяют автоматически проверять эти параметры в процессе разработки.

• Как повысить помехоустойчивость триггерных схем?

Для улучшения помехоустойчивости рекомендуется использовать дифференциальные входы, добавлять защитные диоды и правильно проектировать разводку питания. Исследования показывают, что применение схем контроля четности может снизить количество ошибок на 70%. Также эффективным решением является метод тройного модульного резервирования (TMR) в критически важных приложениях.

• Как выбрать оптимальный тип триггера для конкретной задачи?

Выбор триггера зависит от требований к производительности, энергопотреблению и сложности схемы. Например, для высокоскоростных приложений предпочтительнее использовать D-триггеры с передачей по фронту тактового сигнала, тогда как для экономичных решений подойдут JK-триггеры с более простой архитектурой. Важно также учитывать технологический процесс производства и доступные элементы библиотек.

Артём Викторович Озеров отмечает: «При проектировании необходимо учитывать тепловые эффекты в триггерных схемах. Накопление тепла может повлиять на временные характеристики и снизить надежность работы». Поэтому важно правильно рассчитывать систему охлаждения и принимать во внимание тепловые характеристики выбранной технологии.

Что такое ТРИГГЕР и как он работает.

Заключение и рекомендации

В заключение стоит подчеркнуть, что триггеры продолжают оставаться ключевым компонентом в области цифровой схемотехники, несмотря на постоянные изменения в технологиях. Осознание принципов их функционирования и специфики применения является критически важным для успешного проектирования современных цифровых систем. От простых регистров до сложных процессоров — триггеры составляют основу всего цифрового пространства.

Для эффективного использования триггеров в ваших проектах рекомендуется:

• Внимательно изучить временные характеристики выбранных компонентов
• Учитывать особенности технологического процесса производства
• Применять современные инструменты автоматизированного проектирования
• Выполнять моделирование схем с учетом реальных временных задержек
• Обеспечивать надежную синхронизацию асинхронных сигналов

Если ваш проект требует сложной разработки цифровых систем или оптимизации уже существующих решений, стоит обратиться к специалистам компании SSLGTEAMS для получения более детальной консультации. Профессиональный подход поможет избежать распространенных ошибок и гарантировать надежную работу разрабатываемых систем.

История развития триггеров и их эволюция

История развития триггеров в схемотехнике начинается с первых попыток создания электронных устройств, способных запоминать состояние. В 20-х годах XX века, с развитием радиотехники и первых электронных ламп, возникла необходимость в устройствах, которые могли бы сохранять информацию о состоянии сигналов. Первые триггеры, такие как RS-триггер, были разработаны для решения этой задачи.

С появлением транзисторов в 1947 году, триггеры стали более компактными и надежными. Транзисторные триггеры, такие как D-триггер и JK-триггер, начали использоваться в цифровых схемах, что значительно расширило их применение. Эти устройства позволили создавать более сложные логические схемы, которые использовались в вычислительных машинах и других электронных устройствах.

В 1960-х годах, с развитием интегральных схем, триггеры стали частью стандартных логических элементов, что сделало их доступными для широкого круга инженеров и разработчиков. Интеграция триггеров в микросхемы позволила значительно уменьшить размеры устройств и повысить их производительность. В это время появились такие популярные микросхемы, как 74xx, которые включали в себя различные типы триггеров.

С течением времени триггеры эволюционировали, и их функциональность расширилась. Появились асинхронные триггеры, которые могут изменять свое состояние независимо от тактового сигнала, а также многофункциональные триггеры, которые могут выполнять несколько операций. Это позволило использовать триггеры в более сложных системах, таких как микроконтроллеры и цифровые сигнальные процессоры.

В последние десятилетия триггеры продолжают развиваться, адаптируясь к новым требованиям, связанным с миниатюризацией и увеличением скорости обработки данных. Современные триггеры могут работать на высоких частотах и обеспечивать низкое энергопотребление, что делает их незаменимыми в мобильных устройствах и встраиваемых системах.

Таким образом, история триггеров в схемотехнике — это путь от простых устройств, способных запоминать состояние, до сложных интегральных схем, которые играют ключевую роль в современных электронных системах. Эволюция триггеров отражает общий прогресс в области электроники и схемотехники, и их значение продолжает расти с каждым годом.

Вопрос-ответ

Что такое триггер в схеме?

Триггер — это устройство последовательного типа с двумя устойчивыми состояниями равновесия, предназначенное для записи и хранения информации. Под действием входных сигналов триггер может переключаться из одного устойчивого состояния в другое. При этом напряжение на его выходе скачкообразно изменяется.

Что такое D-триггер простыми словами?

D-триггером называется триггер с одним информационным входом, работающий так, что сигнал на выходе после переключения равен сигналу на входе D до переключения. Т. е. Qn+1 = Dn. Основное назначение D-триггеров — задержка сигнала, поданного на вход D.

Как работает триггерная схема?

В электронике триггеры и защёлки представляют собой схемы с двумя устойчивыми состояниями, способные хранить информацию о состоянии – бистабильный мультивибратор. Схема может изменять состояние, подаваемое на один или несколько управляющих входов, и выводить на выход своё состояние (часто вместе с его логическим дополнением).

Советы

СОВЕТ №1

Изучите основные типы триггеров, такие как D-триггеры, T-триггеры и JK-триггеры. Понимание их функциональности и особенностей поможет вам выбрать подходящий триггер для вашей схемы.

СОВЕТ №2

Практикуйтесь в проектировании схем с триггерами. Начните с простых задач, таких как создание счетчика или генератора импульсов, чтобы закрепить свои знания и навыки.

СОВЕТ №3

Используйте симуляторы схемотехники для тестирования своих проектов. Это позволит вам увидеть, как триггеры работают в реальном времени, и поможет избежать ошибок на этапе сборки.

СОВЕТ №4

Обратите внимание на временные характеристики триггеров, такие как время задержки и время переключения. Эти параметры могут существенно повлиять на производительность вашей схемы, особенно в высокоскоростных приложениях.
