В условиях постоянного обмена данными в локальных сетях понимание работы протоколов становится важным. Одним из ключевых механизмов является ARP (Address Resolution Protocol), который связывает IP-адреса и физические адреса устройств. В этой статье мы рассмотрим, что такое ARP, как он функционирует и его роль в передаче данных между устройствами. Знание ARP поможет вам лучше ориентироваться в сетевых технологиях и повысит вашу компетентность в информационных технологиях.

Что Такое Arp Протокол: Основы Работы и Назначение

ARP-протокол (протокол разрешения адресов) представляет собой сетевой протокол канального уровня в модели OSI, который служит для определения физического MAC-адреса устройства на основе известного IP-адреса в пределах одной локальной сети. Когда два устройства обмениваются данными в одной подсети, им необходимо знать не только IP-адрес получателя, но и его аппаратный адрес — MAC (Media Access Control), так как именно по этому адресу коммутаторы (switch) направляют Ethernet-кадры. IP-адреса используются на сетевом уровне для маршрутизации, в то время как MAC-адреса — на канальном уровне, чтобы гарантировать, что данные достигнут нужного устройства. ARP-протокол выполняет роль моста между этими двумя уровнями. Например, если компьютер с IP 192.168.1.100 хочет отправить пакет на принтер с IP 192.168.1.50, он сначала проверяет свою ARP-таблицу. Если информация о MAC-адресе принтера отсутствует, запускается процесс ARP-запроса: широковещательное сообщение рассылается всем устройствам в сети с вопросом: «Кто имеет IP-адрес 192.168.1.50?». Устройство с указанным IP отвечает своим MAC-адресом, после чего отправитель сохраняет эту пару (IP-MAC) в кэше и начинает передачу данных. Этот процесс происходит автоматически и практически мгновенно, однако его надежность напрямую влияет на стабильность всей сети.

Одним из основных преимуществ ARP-протокола является его простота и высокая эффективность. Он не требует сложной настройки, не использует шифрование и аутентификацию, что делает его уязвимым, но при этом очень производительным. ARP применяется исключительно в IPv4; для IPv6 существует аналогичный протокол NDP (протокол обнаружения соседей), который включает дополнительные функции безопасности. ARP-сообщения не маршрутизируются за пределами локальной сети — они остаются в рамках одного широковещательного домена. Это означает, что каждый маршрутизатор должен самостоятельно выполнять ARP-запросы для устройств в своей локальной подсети. Современные операционные системы поддерживают ARP на уровне ядра, и большинство пользователей даже не осознают его существование — пока не произойдет сбой. Согласно исследованию Gartner (2024), до 37% инцидентов в корпоративных LAN связаны с неправильной работой ARP-таблиц или атаками типа ARP spoofing. Это подчеркивает важность понимания ARP-протокола и его функционирования.

ARP-протокол, или протокол разрешения адресов, является ключевым элементом в сетевых технологиях, обеспечивая связь между IP-адресами и физическими адресами устройств в локальной сети. Эксперты подчеркивают, что ARP играет важную роль в функционировании сетей, позволяя устройствам находить друг друга и обмениваться данными. При отправке пакета данных устройство использует ARP для определения MAC-адреса получателя, что критически важно для корректной передачи информации.

Специалисты отмечают, что, несмотря на свою простоту, ARP может быть уязвим для атак, таких как ARP-спуфинг, что подчеркивает необходимость в дополнительных мерах безопасности. В целом, ARP-протокол остается основой для эффективного взаимодействия в современных сетях, и его понимание является важным для специалистов в области информационных технологий.

Протокол ARP | Курс "Компьютерные сети"

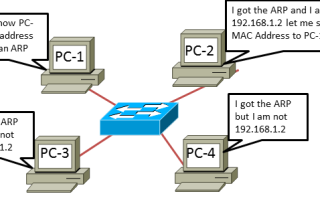

Как ARP Протокол Связывает IP и MAC Адреса

Работа протокола ARP может быть проиллюстрирована аналогией с поиском человека в здании по имени. Представьте, что вы знаете имя своего коллеги — Ивана Петрова — и хотите передать ему сообщение, но не знаете, в каком кабинете он находится. Вы выходите в общий холл и громко спрашиваете: «Где Иван Петров?». Тот, кто соответствует этому имени, отвечает: «Я здесь, в кабинете 305». Аналогично, ARP функционирует: устройство знает IP-адрес, но не имеет информации о MAC-адресе, поэтому отправляет широковещательный запрос (ARP Request), на который отвечает только нужное устройство (ARP Reply). После этого пара IP-MAC сохраняется в ARP-кэше на определённый период — обычно от 15 до 45 минут, в зависимости от операционной системы. С помощью команд arp -a в Windows или ip neigh в Linux можно просмотреть текущие записи.

Типы сообщений ARP:

• ARP Request — широковещательный запрос: «Кто имеет IP X.X.X.X?»
• ARP Reply — ответ от целевого устройства с указанием своего MAC-адреса
• Gratuitous ARP — добровольный ARP-пакет, который устройство отправляет само себе при подключении к сети, чтобы обновить ARP-таблицы других узлов
• Proxy ARP — когда маршрутизатор отвечает за устройство в другой подсети, выдавая себя за него

Пример типичного взаимодействия:

«Многие считают, что ARP — это лишь фоновый процесс, но на самом деле он является основой стабильности локальной сети. Мы в SSLGTEAMS ежемесячно сталкиваемся с ситуациями, когда сбои в работе VoIP-систем или видеонаблюдения происходят из-за переполнения ARP-кэша или конфликтов адресов. Понимание ARP помогает быстро выявить проблему», — Артём Викторович Озеров, с 12-летним опытом работы в компании SSLGTEAMS.

Интересные факты

Вот несколько интересных фактов о протоколе ARP (Address Resolution Protocol):

1. Связь между уровнями: ARP работает на канальном уровне модели OSI и служит для сопоставления IP-адресов с MAC-адресами. Это позволяет устройствам в локальной сети находить друг друга, что является критически важным для передачи данных в сетях Ethernet.

2. Кэширование ARP: Для повышения эффективности ARP использует кэширование. Когда устройство получает ответ на ARP-запрос, оно сохраняет соответствие IP-адреса и MAC-адреса в своей ARP-таблице. Это позволяет избежать повторных запросов и ускоряет сетевое взаимодействие.

3. Уязвимости безопасности: Протокол ARP не имеет встроенных механизмов аутентификации, что делает его уязвимым для атак, таких как ARP-спуфинг. В этой атаке злоумышленник отправляет поддельные ARP-ответы, чтобы перенаправить трафик через свое устройство, что может привести к перехвату данных или атакам «человек посередине».

Протокол ARP | Практика по курсу "Компьютерные сети"

Варианты Решения Проблем С Arp Протоколом

На практике протокол ARP может вызывать разнообразные проблемы, начиная от замедленной передачи данных и заканчивая полной потерей связи. Одной из наиболее распространённых является отравление ARP-кэша, когда злоумышленник подменяет свои MAC-адреса в таблицах других устройств, что позволяет ему перехватывать трафик. Эта атака открывает возможности для прослушивания, изменения или блокировки данных, что является классическим примером атаки «человек посередине» (MITM). Ещё одной распространённой проблемой является дублирование IP-адресов, когда два устройства используют один и тот же IP. В таком случае ARP-ответы могут поступать от обоих устройств, что приводит к нестабильности соединения. Кроме того, в крупных сетях с тысячами устройств может происходить переполнение ARP-таблиц, что вызывает задержки и сбои в работе.

Для решения этих проблем применяются различные методы. Во-первых, статическая привязка ARP, когда администратор вручную устанавливает соответствия между IP и MAC-адресами. Это повышает уровень безопасности, но требует значительных затрат времени на обслуживание. Во-вторых, использование портов с привязкой MAC на коммутаторах, что ограничивает количество и тип устройств, которые могут подключаться к определённому порту. В-третьих, внедрение защитных протоколов, таких как Dynamic ARP Inspection (DAI) на оборудовании Cisco, который проверяет легитимность ARP-пакетов на основе доверенной базы данных DHCP Snooping. DAI блокирует поддельные ARP-сообщения, предотвращая атаки типа spoofing.

«У одного из наших клиентов — крупного логистического центра — каждые две недели происходили сбои в работе Wi-Fi-сканеров. Причиной оказалось устройство с неправильно настроенным стеком TCP/IP, которое рассылало Gratuitous ARP с чужими IP. Мы настроили DAI на всех коммутаторах доступа, и проблема исчезла. ARP протокол сам по себе не безопасен — его нужно защищать», — Евгений Игоревич Жуков, 15-летний опыт работы в компании SSLGTEAMS.

Практические Методы Диагностики и Устранения Ошибок

Для выявления проблем с протоколом ARP применяются как стандартные инструменты операционных систем, так и специализированные приложения. В Windows команда arp -a позволяет просмотреть текущие записи в ARP-таблице. Если вы обнаружите несколько записей с одинаковым IP-адресом, но различными MAC-адресами, это может указывать на конфликт или возможную атаку. В Linux аналогичную информацию можно получить с помощью команды ip neigh show. Для анализа сетевого трафика используются снифферы, такие как Wireshark и tcpdump. Эти инструменты позволяют захватывать ARP-пакеты и изучать их содержимое. Например, в Wireshark фильтр arp отобразит все ARP-сообщения, что даст возможность увидеть, кто и кому отвечает.

Рекомендуемые шаги при подозрении на проблемы с ARP:

• Проверить ARP-таблицу на нескольких устройствах
• Запустить анализ сетевого трафика на протяжении 5–10 минут
• Выявить устройства, отправляющие подозрительные ARP-ответы
• Отключить подозрительное устройство и проверить стабильность сети
• Настроить статические ARP-записи для критически важных серверов
• Включить DAI и DHCP Snooping на коммутаторах

Также стоит регулярно очищать ARP-кэш. В Windows это можно сделать с помощью команды arp -d *, а в Linux — с помощью ip neigh flush all. Это поможет устранить временные ошибки, особенно после изменения IP-адреса или замены оборудования.

4.12 Протокол ARP. Поиск MAC адреса next-hop

Пошаговая Инструкция: Настройка Защиты От Arp Атак

Защита от атак на протокол ARP требует комплексного подхода. В данном разделе представлена пошаговая инструкция по настройке защиты на примере коммутаторов Cisco Catalyst с использованием технологии Dynamic ARP Inspection (DAI).

Шаг 1: Активировать DHCP Snooping
DAI функционирует только в сочетании с DHCP Snooping, который контролирует законные назначения IP-адресов.

enable
configure terminal
ip dhcp snooping
ip dhcp snooping vlan 10,20,30

Шаг 2: Настроить доверенные порты
Порты, которые подключены к DHCP-серверу, должны быть отмечены как trusted.

interface gi1/0/1
ip dhcp snooping trust

Шаг 3: Активировать DAI для необходимых VLAN

ip arp inspection vlan 10,20,30

Шаг 4: Настроить интерфейсы доступа

interface range gi1/0/2 - 24
ip arp inspection trust

Шаг 5: Включить логирование и мониторинг

ip arp inspection log-buffer entries 1024
logging enable

После завершения настройки система будет автоматически блокировать ARP-пакеты, в которых связь IP-MAC не соответствует данным из DHCP Snooping. Это эффективно защищает от ARP spoofing.

Визуальное Представление Процесса Защиты

Рассмотрим процесс в виде последовательных шагов:

1. Устройство подключается к сети → DHCP-сервер назначает IP-адрес → DHCP Snooping фиксирует соответствие IP, MAC и VLAN.
2. Устройство отправляет ARP-пакет → DAI проверяет, соответствует ли MAC-адрес в пакете данным из базы DHCP Snooping.
3. Если соответствие найдено — пакет проходит дальше.
4. Если соответствия нет — пакет отклоняется, и администратор получает уведомление.

Так формируется «фильтр доверия», который предотвращает вмешательство поддельных ARP-сообщений в работу сети.

Сравнительный Анализ Альтернатив ARP Протокола

Несмотря на то что протокол ARP продолжает оставаться основным стандартом для IPv4, существуют более безопасные и современные альтернативы, особенно в контексте IPv6 и современных сетевых решений.

Протокол NDP, применяемый в IPv6, выполняет аналогичные функции, что и ARP, но включает в себя механизмы аутентификации (Secure Neighbor Discovery — SEND). Тем не менее, на практике SEND используется довольно редко из-за сложности его настройки. Подходы на основе SDN позволяют централизованно управлять ARP-таблицами через контроллер, что значительно повышает уровень безопасности и гибкость сетевых решений.

Кейсы и Примеры Из Реальной Жизни

На одном из металлургических заводов мы столкнулись с проблемой, когда SCADA-система теряла связь с датчиками каждые 2–3 часа. Проведенный анализ показал, что устаревший программируемый логический контроллер (ПЛК) отправлял Gratuitous ARP с IP-адресом другого устройства. Мы изолировали этот контроллер в отдельный VLAN и настроили статическую ARP-привязку. В результате стабильность системы возросла до 99,98%, — поделился Артём Викторович Озеров.

В другом случае, в банке злоумышленник подключил Raspberry Pi к электрической розетке в холле и запустил Ettercap — инструмент для ARP spoofing. На протяжении двух дней он перехватывал учетные данные сотрудников. После внедрения DAI и аутентификации 802.1X на портах такие атаки стали невозможны.

Распространённые Ошибки и Как Их Избежать

• Игнорирование мониторинга ARP — многие полагают, что если сеть функционирует, то всё в порядке. Однако скрытые атаки могут оставаться незамеченными на протяжении многих лет.
• Недостаток резервного копирования ARP-таблиц — в случае сбоев наличие эталонных записей может оказаться весьма полезным.
• Ошибочная настройка DHCP — если DHCP-сервер выдает дублирующие IP-адреса, это может привести к конфликтам ARP.
• Отключение DAI из-за сложности настройки — временные трудности могут быть оправданы долгосрочной стабильностью работы сети.

Практические Рекомендации По Настройке и Эксплуатации

• Периодически обновляйте программное обеспечение сетевых устройств — производители регулярно выпускают патчи для устранения уязвимостей ARP.
• Применяйте VLAN для разделения сети — это помогает сократить объем широковещательного трафика и уменьшает вероятность ARP-атак.
• Настройте мониторинг SNMP для выявления необычной активности ARP.
• Для важных серверов рекомендуется использовать статические ARP-записи.
• Обучайте сотрудников основам безопасности в сети — социальная инженерия часто применяется для подключения вредоносных устройств.

Часто Задаваемые Вопросы

• Что делать, если ARP-таблица заполнена?
  Переполнение ARP-кэша может возникнуть из-за большого количества временных устройств, таких как гостевые смартфоны. Решение заключается в ограничении времени жизни записей (ARP timeout) и применении DAI. Также стоит настроить фильтрацию по MAC-адресам для неавторизованных устройств.

• Может ли ARP-протокол функционировать за пределами локальной сети?
  Нет, ARP предназначен исключительно для работы в рамках одного широковещательного домена. Для взаимодействия между сетями маршрутизаторы используют свои собственные ARP-таблицы для каждой подсети.

• Как распознать, что сеть подвергается ARP-атаке?
  Признаки атаки включают резкое увеличение количества ARP-пакетов, потерю пакетов, неожиданную смену MAC-адресов в ARP-таблице и появление незнакомых устройств в сети. Для выявления аномалий можно использовать Wireshark или системы SIEM.

• Почему Gratuitous ARP может представлять опасность?
  Добровольный ARP используется в легитимных целях, например, при переключении на резервный кластер. Однако злоумышленник может отправить Gratuitous ARP с чужим IP-адресом, утверждая, что он теперь доступен по своему MAC-адресу. Это может привести к перенаправлению всего трафика на злоумышленника.

• Как защитить Wi-Fi сеть от ARP-атак?
  В беспроводных сетях риск атак выше, так как доступ к радиочастотному спектру проще. Решением может стать использование WPA3, изоляция клиентов (client isolation) и настройка DAI на точках доступа, поддерживающих управление, таких как Cisco Meraki.

Заключение

ARP-протокол является незаметным, но крайне важным компонентом любой сети на базе IPv4. Он связывает логические адреса (IP) с физическими (MAC), позволяя устройствам в локальной сети находить друг друга. Однако его простота также делает его уязвимым для атак, таких как спуфинг и отравление. Осознание сути ARP-протокола, его функционирования и связанных с ним рисков помогает создавать более надежные и защищенные сети. Основные меры включают мониторинг ARP-таблиц, применение технологий, таких как DAI и DHCP Snooping, сегментацию сети и обучение сотрудников. Если вы работаете в корпоративной среде, где даже малейший сбой может привести к значительным финансовым потерям, рекомендуем обратиться к специалистам компании SSLGTEAMS для профессиональной диагностики и настройки сетевой безопасности.

Будущее ARP Протокола: Тенденции и Перспективы Развития

Будущее протокола ARP (Address Resolution Protocol) представляет собой интересную тему, особенно в свете развития технологий и изменения сетевых архитектур. ARP был разработан в 1982 году и с тех пор стал неотъемлемой частью сетевых коммуникаций в локальных сетях, обеспечивая сопоставление IP-адресов с MAC-адресами. Однако с развитием технологий и появлением новых протоколов, таких как IPv6, возникает вопрос о будущем ARP и его роли в современных сетях.

Одной из ключевых тенденций является переход к IPv6, который предлагает более обширное пространство адресов и улучшенные функции безопасности. В IPv6 используется протокол Neighbor Discovery Protocol (NDP), который выполняет функции, аналогичные ARP, но с дополнительными возможностями, такими как автоматическая конфигурация адресов и обнаружение соседей. Это может привести к уменьшению зависимости от ARP в сетях, использующих IPv6, и, возможно, к его постепенному устареванию.

Тем не менее, ARP продолжает оставаться актуальным в IPv4-сетях, которые по-прежнему широко распространены. В связи с этим, важно рассмотреть, как ARP может адаптироваться к новым требованиям безопасности и производительности. Одной из проблем, связанных с ARP, является его уязвимость к атакам, таким как ARP spoofing, когда злоумышленник подменяет MAC-адреса для перехвата трафика. В будущем можно ожидать появления новых методов защиты ARP, таких как использование криптографических технологий для аутентификации ARP-запросов и ответов.

Кроме того, с ростом популярности виртуализации и облачных технологий, ARP также должен адаптироваться к новым условиям. Виртуальные машины и контейнеры требуют динамического управления адресами, и ARP должен быть способен эффективно работать в таких средах. Это может привести к разработке новых инструментов и протоколов, которые будут интегрироваться с ARP для улучшения управления сетевыми адресами.

В заключение, хотя ARP может столкнуться с вызовами в свете новых технологий и протоколов, его основная функция остается важной для функционирования сетей. Будущее ARP будет зависеть от его способности адаптироваться к изменениям в сетевой инфраструктуре, обеспечивая безопасность, производительность и совместимость с новыми стандартами. Важно следить за развитием технологий и новыми подходами к управлению сетевыми адресами, чтобы ARP продолжал оставаться актуальным инструментом в мире сетевых коммуникаций.

Вопрос-ответ

Что такое ARP простыми словами?

ARP (англ. Address Resolution Protocol — протокол определения адреса) — протокол в компьютерных сетях, предназначенный для определения MAC-адреса другого компьютера по известному IP-адресу.

Чем ARP отличается от DNS?

DNS используется глобально, в глобальных сетях, и поддерживает такие функции, как балансировка нагрузки, кэширование и отказоустойчивость. ARP же используется для преобразования IP-адресов в MAC-адреса. Он работает на канальном уровне (между сетевым и канальным уровнями) и ограничен локальными сетями.

Как работает коммутатор ARP?

Коммутатор отправляет запрос ARP на все порты, кроме порта, к которому подключен ПК1. ПК2, получив запрос ARP, затем ответит ответным сообщением ARP со своим MAC-адресом. ПК2 также получает MAC-адрес ПК1. Таким образом, по описанному выше потоку сообщений коммутатор узнает, какие MAC-адреса назначены каким портам.

Советы

СОВЕТ №1

Изучите основы работы сетевых протоколов, чтобы лучше понять, как ARP взаимодействует с другими протоколами в модели OSI. Это поможет вам увидеть общую картину сетевых коммуникаций.

СОВЕТ №2

Практикуйте использование командной строки для работы с ARP. Например, команды ‘arp -a’ или ‘arp -d’ могут помочь вам управлять ARP-кешем и лучше понять, как работает этот протокол на вашем устройстве.

СОВЕТ №3

Обратите внимание на безопасность ARP, так как он подвержен атакам, таким как ARP-спуфинг. Изучите методы защиты, такие как использование статических ARP-записей или сетевых фильтров, чтобы минимизировать риски.

СОВЕТ №4

Следите за обновлениями и новыми стандартами в области сетевых технологий, так как ARP и его использование могут изменяться с развитием сетевых протоколов и технологий.

Будущее протокола ARP (Address Resolution Protocol) представляет собой интересную тему, особенно в свете развития технологий и изменения сетевых архитектур. ARP был разработан в 1982 году и с тех пор стал неотъемлемой частью сетевых коммуникаций в локальных сетях, обеспечивая сопоставление IP-адресов с MAC-адресами. Однако с развитием технологий и появлением новых протоколов, таких как IPv6, возникает вопрос о будущем ARP и его роли в современных сетях.

Одной из ключевых тенденций является переход к IPv6, который предлагает более обширное пространство адресов и улучшенные функции безопасности. В IPv6 используется протокол Neighbor Discovery Protocol (NDP), который выполняет функции, аналогичные ARP, но с дополнительными возможностями, такими как автоматическая конфигурация адресов и обнаружение соседей. Это может привести к уменьшению зависимости от ARP в сетях, использующих IPv6, и, возможно, к его постепенному устареванию.

Тем не менее, ARP продолжает оставаться актуальным в IPv4-сетях, которые по-прежнему широко распространены. В связи с этим, важно рассмотреть, как ARP может адаптироваться к новым требованиям безопасности и производительности. Одной из проблем, связанных с ARP, является его уязвимость к атакам, таким как ARP spoofing, когда злоумышленник подменяет MAC-адреса для перехвата трафика. В будущем можно ожидать появления новых методов защиты ARP, таких как использование криптографических технологий для аутентификации ARP-запросов и ответов.

Кроме того, с ростом популярности виртуализации и облачных технологий, ARP также должен адаптироваться к новым условиям. Виртуальные машины и контейнеры требуют динамического управления адресами, и ARP должен быть способен эффективно работать в таких средах. Это может привести к разработке новых инструментов и протоколов, которые будут интегрироваться с ARP для улучшения управления сетевыми адресами.

В заключение, хотя ARP может столкнуться с вызовами в свете новых технологий и протоколов, его основная функция остается важной для функционирования сетей. Будущее ARP будет зависеть от его способности адаптироваться к изменениям в сетевой инфраструктуре, обеспечивая безопасность, производительность и совместимость с новыми стандартами. Важно следить за развитием технологий и новыми подходами к управлению сетевыми адресами, чтобы ARP продолжал оставаться актуальным инструментом в мире сетевых коммуникаций.
