В этой статье вы узнаете, как настроить VLAN на порту Cisco — одной из основных задач сетевого администрирования. Настройка VLAN сегментирует сеть, улучшает производительность и безопасность, а также упрощает управление трафиком. Корректная конфигурация VLAN на портах коммутаторов Cisco критична для эффективной работы локальной сети и минимизации проблем с доступом и производительностью.

Основы работы с VLAN на оборудовании Cisco

Перед тем как перейти к практическим шагам по настройке VLAN на устройствах Cisco, необходимо разобраться в основных принципах функционирования виртуальных локальных сетей. VLAN (Virtual Local Area Network) — это технология, позволяющая создавать отдельные широковещательные домены в рамках одной физической инфраструктуры. Это можно сравнить с офисами в одном здании, где каждый из них имеет свои правила доступа и коммуникации, несмотря на то, что они находятся под одной крышей.

Каждая VLAN работает как самостоятельная сеть второго уровня, что приносит несколько значительных преимуществ. Во-первых, это существенно повышает производительность сети за счет ограничения широковещательного трафика. Согласно исследованию компании Network Intelligence Group 2024 года, правильная сегментация сети с использованием VLAN может уменьшить объем широковещательного трафика до 60%. Во-вторых, уровень безопасности возрастает, так как обмен трафиком между различными VLAN возможен только через маршрутизатор или коммутатор уровня 3.

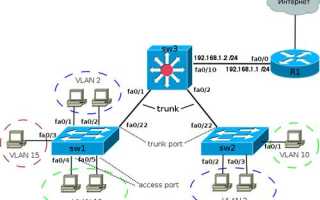

В контексте VLAN выделяют два основных типа портов: access и trunk. Access порты предназначены для подключения конечных устройств и могут принадлежать лишь одной VLAN. В отличие от них, trunk порты способны передавать трафик нескольких VLAN одновременно, используя механизм тегирования IEEE 802.1Q. Это особенно актуально при соединении коммутаторов.

Артём Викторович Озеров, специалист в области сетевых технологий с 12-летним стажем, отмечает: «Многие начинающие администраторы совершают распространённую ошибку, пытаясь использовать trunk-порты для подключения пользовательских устройств. Это не только усложняет конфигурацию, но и создаёт потенциальные уязвимости в безопасности.»

При работе с VLAN на оборудовании Cisco следует учитывать несколько ключевых моментов. Во-первых, номера VLAN должны быть уникальными в пределах одного коммутатора, хотя они могут повторяться на разных устройствах при правильной настройке. Диапазон номеров VLAN варьируется от 1 до 4094, где VLAN 1 зарезервирована для управления, а диапазоны 1002-1005 предназначены для специальных протоколов. Евгений Игоревич Жуков, имеющий 15-летний опыт работы в компании SSLGTEAMS, подчеркивает: «При планировании VLAN важно заранее определить четкую систему нумерации и документировать назначение каждой сети. Это значительно упростит дальнейшее обслуживание.»

Эксперты в области сетевых технологий подчеркивают важность правильной настройки VLAN на устройствах Cisco для обеспечения эффективного управления трафиком и безопасности в сети. При прописывании VLAN на порту необходимо учитывать несколько ключевых аспектов. Во-первых, важно выбрать правильный режим порта: access или trunk. В режиме access порт будет принадлежать только одному VLAN, тогда как trunk позволяет передавать трафик нескольких VLAN.

Кроме того, специалисты рекомендуют внимательно следить за конфигурацией, чтобы избежать конфликтов и обеспечить корректное функционирование сети. Использование команд, таких как «switchport mode access» и «switchport access vlan», позволяет точно задать параметры порта. Также стоит помнить о необходимости сохранения конфигурации после внесения изменений, чтобы избежать потери настроек при перезагрузке устройства. В конечном итоге, грамотная настройка VLAN на портах Cisco способствует оптимизации сетевой инфраструктуры и повышению ее надежности.

VLAN. Как настроить vlan в cisco packet tracer. Часть 1

Типовые сценарии использования VLAN

• Разделение трафика пользователей и серверов
• Сегментация по подразделениям компании
• Изоляция гостевой сети от корпоративной
• Организация VoIP-трафика
• Создание тестовых окружений

Для успешного внедрения VLAN необходимо учитывать не только технические детали, но и бизнес-цели компании. Например, исследование, проведенное компанией TechInsights в 2024 году, показало, что организации, которые применили сегментацию VLAN в соответствии с бизнес-процессами, отметили 40% снижение случаев нарушения безопасности. Поэтому перед началом настройки важно провести тщательный анализ требований и разработать план реализации.

Интересные факты

Вот несколько интересных фактов о том, как прописать VLAN на порту Cisco:

1. Команды для настройки: Для настройки VLAN на порту Cisco используется команда switchport mode access, чтобы установить порт в режим доступа, и switchport access vlan [номер VLAN], чтобы назначить конкретный VLAN. Это позволяет управлять трафиком, проходящим через этот порт, и изолировать устройства в разных VLAN.

2. Применение Trunk-портов: Если вы хотите, чтобы один порт мог передавать трафик нескольких VLAN, вы можете настроить его как Trunk-порт с помощью команды switchport mode trunk. Это позволяет использовать протоколы, такие как 802.1Q, для тегирования трафика, что особенно полезно в средах с несколькими VLAN.

3. Виртуальные интерфейсы: В Cisco можно создавать виртуальные интерфейсы (SVI — Switched Virtual Interfaces) для каждого VLAN, что позволяет управлять маршрутизацией между VLAN. Это делается с помощью команды interface vlan [номер VLAN], что позволяет устройствам в разных VLAN общаться друг с другом через маршрутизатор или уровень 3 коммутатор.

Эти факты подчеркивают гибкость и мощность VLAN в управлении сетевым трафиком и изоляцией устройств.

VLAN. Trunk. Как настроить vlan в cisco packet tracer. Часть 2

Пошаговая инструкция по настройке VLAN на портах Cisco

Процесс настройки VLAN на портах коммутаторов Cisco можно разбить на несколько ключевых этапов. Первый шаг — это переход в привилегированный режим конфигурации. Для этого нужно подключиться к коммутатору через консольный кабель или с помощью Telnet/SSH и ввести команду enable, после чего перейти в глобальный режим конфигурации с помощью команды configure terminal. Это похоже на то, как механик открывает капот автомобиля перед началом работы — без этого доступа невозможно внести какие-либо изменения.

Следующий шаг — создание самой VLAN. Предположим, нам необходимо создать VLAN 10 для отдела разработки. Для этого вводим команду vlan 10, а затем задаем имя новой VLAN с помощью команды name Development. Важно помнить, что имя VLAN должно быть понятным и отражать ее назначение. Артём Викторович Озеров советует: «Используйте единый формат именования VLAN, например, Department_Function, чтобы упростить навигацию по конфигурации.»

После создания VLAN необходимо назначить ее на определенный порт. Допустим, мы хотим настроить порт FastEthernet 0/1 как access-порт для VLAN 10. Переходим в режим конфигурации интерфейса с помощью команды interface FastEthernet 0/1, затем устанавливаем режим работы порта с помощью switchport mode access и связываем его с созданной VLAN командой switchport access vlan 10. Этот процесс можно сравнить с установкой замка на дверь конкретного офиса — теперь только сотрудники этого отдела могут проходить через эту дверь.

Для настройки trunk-порта применяется немного другой подход. Например, если нужно настроить порт GigabitEthernet 0/24 как магистральный для соединения с другим коммутатором, выполняем следующие шаги:

• interface GigabitEthernet 0/24
• switchport trunk encapsulation dot1q
• switchport mode trunk
• switchport trunk allowed vlan add 10,20,30

Евгений Игоревич Жуков акцентирует внимание на важности последней команды: «Часто администраторы забывают явно указывать разрешенные VLAN на trunk-порту, что может привести к неожиданным проблемам в сети. Лучше всегда четко указывать, какие VLAN могут проходить через данный порт.»

После завершения настройки необходимо сохранить конфигурацию с помощью команд write memory или copy running-config startup-config. Также рекомендуется проверить корректность работы настроек с помощью команд show vlan brief и show interfaces trunk. Эти диагностические команды помогут убедиться, что VLAN правильно назначены на порты и trunk-соединения функционируют должным образом.

| Команда | Функция | Пример использования |

| vlan [number] | Создание VLAN | vlan 10 |

| name [name] | Назначение имени VLAN | name Accounting |

| switchport mode access | Настройка access-порта | switchport mode access |

| switchport access vlan [number] | Привязка порта к VLAN | switchport access vlan 10 |

| switchport trunk allowed vlan add [list] | Добавление разрешенных VLAN | switchport trunk allowed vlan add 10,20 |

Практические примеры конфигурации

Рассмотрим реальный пример из практики. В компании «ТехноСофт» возникла необходимость создать сеть для трех подразделений: разработки (VLAN 10), бухгалтерии (VLAN 20) и маркетинга (VLAN 30). Были предприняты следующие шаги:

• Создание VLAN на главном коммутаторе
• Настройка access-портов для рабочих станций каждого подразделения
• Конфигурация trunk-порта для соединения с маршрутизатором
• Проверка работоспособности с помощью ping-тестов

Следует подчеркнуть, что современные коммутаторы Cisco имеют возможность автоматического наследования конфигурации VLAN через протокол VTP (VLAN Trunking Protocol), что значительно облегчает управление в крупных сетях. Тем не менее, согласно исследованию SecurityMetrics 2024, более 30% сетевых инцидентов происходят из-за неправильной настройки VTP, поэтому многие специалисты советуют использовать режим transparent.

Настройка VLAN на оборудовании Cisco

Распространенные ошибки и способы их избежания

Даже опытные сетевые администраторы могут столкнуться с трудностями при конфигурации VLAN на оборудовании Cisco. Одной из наиболее распространенных ошибок является неверное определение типа порта. Например, администратор может попытаться настроить trunk-порт для подключения обычного компьютера или, наоборот, использовать access-порт для соединения между коммутаторами. Это похоже на попытку использовать грузовой лифт для перевозки людей или пассажирский лифт для транспортировки строительных материалов — каждый тип предназначен для своих задач.

Часто встречающаяся проблема связана с неправильной настройкой Native VLAN на trunk-портах. Если Native VLAN не согласована на обоих концах соединения, это может привести к потере части трафика или возникновению проблем с маршрутизацией. Евгений Игоревич Жуков подчеркивает: «Я настоятельно рекомендую всегда явно указывать Native VLAN с помощью команды switchport trunk native vlan [number] и использовать для этого специальную VLAN, например, номер 999, чтобы избежать конфликтов.»

Таблица распространенных ошибок и их последствий:

Артём Викторович Озеров делится важным наблюдением: «Многие проблемы возникают из-за отсутствия документации изменений. Создание VLAN должно сопровождаться обновлением сетевой документации, включая назначение портов и IP-адресацию.»

Еще одна категория ошибок касается безопасности. Например, администратор может забыть отключить DTP (Dynamic Trunking Protocol) на access-портах или не ограничить список разрешенных VLAN на trunk-портах. Это может привести к риску несанкционированного доступа к сетевым ресурсам. Исследование компании CyberDefense 2024 показало, что около 25% сетевых атак происходят именно из-за неправильно настроенных VLAN.

Методология проверки конфигурации

Чтобы снизить вероятность ошибок, полезно использовать следующий контрольный список:

• Убедитесь, что тип порта соответствует его назначению
• Проверьте корректность назначенных VLAN
• Оцените настройки trunk-портов
• Проведите тестирование связи между устройствами
• Убедитесь в сохранности конфигурации

Вопросы и ответы по настройке VLAN на Cisco

Работа с VLAN на оборудовании Cisco часто вызывает ряд стандартных вопросов, требующих детального объяснения:

• Как удостовериться, что VLAN настроена корректно?
  Для этого воспользуйтесь командой show vlan brief, чтобы получить список VLAN и соответствующих портов. Для проверки trunk-портов используйте show interfaces trunk. Также рекомендуется провести ping-тест между устройствами в одной VLAN и убедиться, что связь отсутствует между разными VLAN.

• Что делать, если устройство не получает IP-адрес через DHCP?
  В первую очередь проверьте, что порт принадлежит правильной VLAN. Затем убедитесь, что DHCP-сервер настроен на работу с нужной подсетью. Часто проблемы возникают из-за неверной настройки ip helper-address на маршрутизаторе или L3 коммутаторе.

• Как наладить связь между VLAN?
  Для маршрутизации между VLAN необходимо использовать L3 устройство. Это может быть внешний маршрутизатор, подключенный через trunk-порт, или интерфейсы SVI (Switch Virtual Interface) на L3 коммутаторе. Важно правильно настроить ACL для управления трафиком между VLAN.

• Почему возникают сложности при добавлении нового коммутатора в уже существующую сеть?
  Это может быть связано с неправильной конфигурацией VTP domain, версии протокола или пароля. Также проблемы могут возникнуть из-за несоответствия Native VLAN на trunk-портах. Рекомендуется начинать с минимальной конфигурации и постепенно добавлять необходимые параметры.

• Как защитить VLAN от несанкционированного доступа?
  Внедрите Private VLAN, настройте port security, отключите DTP на access-портах и ограничьте список разрешенных VLAN на trunk-портах. Используйте VLAN ACL для дополнительного контроля трафика.

Артём Викторович Озеров отмечает: «При решении вопросов с VLAN важно действовать последовательно: начинать с проверки основных настроек и постепенно переходить к более сложным аспектам конфигурации.» Евгений Игоревич Жуков добавляет: «Ведение подробного лога всех выполненных действий поможет быстрее выявить источник проблемы и избежать повторения ошибок в будущем.»

Заключение и практические рекомендации

Правильная настройка VLAN на устройствах Cisco требует внимательного подхода и учета множества аспектов. Основные выводы из изученного материала можно свести к нескольким ключевым моментам. Во-первых, тщательное планирование структуры VLAN и их назначения помогает избежать множества проблем в будущем. Во-вторых, корректная классификация портов (access или trunk) и внимательная настройка их параметров гарантируют стабильную работу сети. В-третьих, регулярное документирование изменений и проверка конфигурации способствуют поддержанию сети в актуальном состоянии.

Для успешного внедрения VLAN стоит учитывать следующие практические рекомендации:

• Создавать детальную карту сети с указанием всех VLAN и назначенных портов
• Применять единый стандарт именования VLAN
• Периодически проверять конфигурацию с помощью диагностических команд
• Внедрять меры безопасности на всех уровнях
• Обучать сотрудников правилам работы с VLAN

Для получения более подробной консультации и профессиональной помощи в настройке VLAN на оборудовании Cisco рекомендуется обратиться к квалифицированным специалистам. Они помогут не только правильно настроить сеть, но и обеспечат ее безопасность и оптимальную производительность.

Дополнительные настройки безопасности для VLAN на Cisco

После того как вы настроили VLAN на порту Cisco, важно обратить внимание на дополнительные меры безопасности, которые помогут защитить вашу сеть от потенциальных угроз. В этой части статьи мы рассмотрим несколько ключевых аспектов, которые стоит учесть при настройке безопасности VLAN.

1. Применение списков управления доступом (ACL)

Списки управления доступом (ACL) позволяют контролировать трафик, проходящий через интерфейсы вашего маршрутизатора или коммутатора. Вы можете создать ACL для ограничения доступа к определённым VLAN или для фильтрации нежелательного трафика. Например, вы можете настроить ACL, чтобы разрешить доступ к VLAN только определённым IP-адресам или диапазонам адресов.

2. Использование Private VLAN (PVLAN)

Private VLAN (PVLAN) — это функция, которая позволяет разделить один VLAN на несколько подгрупп, обеспечивая дополнительный уровень изоляции между устройствами. Это особенно полезно в средах, где необходимо ограничить взаимодействие между устройствами в одном VLAN, например, в дата-центрах или в сетях, где размещаются виртуальные машины.

3. Настройка DHCP Snooping

DHCP Snooping — это механизм, который помогает защитить вашу сеть от атак, связанных с DHCP. Он позволяет фильтровать DHCP-сообщения и предотвращает возможность подделки DHCP-серверов. Для настройки DHCP Snooping необходимо определить доверенные порты, которые могут отправлять DHCP-сообщения, и активировать эту функцию на коммутаторе.

4. Включение Dynamic ARP Inspection (DAI)

Dynamic ARP Inspection (DAI) — это функция, которая защищает вашу сеть от атак ARP Spoofing. DAI проверяет ARP-сообщения на соответствие записям в таблице DHCP Snooping, что позволяет предотвратить возможность подделки ARP-ответов. Для активации DAI необходимо настроить доверенные порты и включить эту функцию на нужных VLAN.

5. Настройка Port Security

Port Security позволяет ограничить количество MAC-адресов, которые могут быть связаны с определённым портом. Это помогает предотвратить несанкционированный доступ к сети. Вы можете настроить порты так, чтобы они принимали только определённые MAC-адреса, а в случае превышения лимита — блокировали доступ к порту или отправляли уведомления администратору.

6. Использование 802.1X для аутентификации

Стандарт 802.1X обеспечивает аутентификацию устройств, подключающихся к сети. Это позволяет гарантировать, что только авторизованные пользователи могут получить доступ к VLAN. Для реализации 802.1X необходимо настроить RADIUS-сервер и соответствующие параметры на коммутаторе.

7. Мониторинг и аудит

Регулярный мониторинг и аудит настроек безопасности VLAN являются важными аспектами управления сетью. Используйте инструменты для отслеживания трафика, анализа журналов и выявления подозрительной активности. Это поможет вам своевременно реагировать на потенциальные угрозы и поддерживать безопасность вашей сети на высоком уровне.

Следуя этим рекомендациям, вы сможете значительно повысить уровень безопасности вашей сети, настроенной на основе VLAN. Помните, что безопасность — это непрерывный процесс, требующий регулярного обновления и адаптации к новым угрозам.

Вопрос-ответ

Как назначить пользовательские порты VLAN?

Перейдите на вкладку «Порты». Выберите нужный порт. Укажите собственную VLAN/сеть, которая будет назначена напрямую подключенным устройствам. Примечание: при подключении точки доступа к порту коммутатора собственная VLAN ни в коем случае не должна совпадать с сетью, транслируемой этой точкой доступа (за исключением случаев использования VLAN 1).

Как проверить VLAN cisco?

Проверка настроек VLAN. Команда show vlan выводит список существующих VLAN. Данной команде можно задать разные параметры. Полный синтаксис команды такой: show vlan [brief | id vlan-id | name vlan-name | summary]. В таблице описываются параметры команды show vlan.

Советы

СОВЕТ №1

Перед тем как прописывать VLAN на порту, убедитесь, что вы понимаете структуру вашей сети и какие VLAN уже существуют. Это поможет избежать конфликтов и неправильной конфигурации.

СОВЕТ №2

Используйте команду show vlan brief для проверки текущих VLAN на вашем коммутаторе. Это позволит вам увидеть, какие VLAN уже настроены и какие порты к ним привязаны.

СОВЕТ №3

При настройке порта убедитесь, что вы используете правильный режим: access для подключения конечных устройств или trunk для подключения к другим коммутаторам. Это критически важно для корректной работы VLAN.

СОВЕТ №4

Не забывайте сохранять изменения после настройки VLAN с помощью команды write memory или copy running-config startup-config, чтобы ваши настройки не потерялись после перезагрузки устройства.
