Кэш-память — важный элемент архитектуры процессоров, обеспечивающий высокую скорость обработки данных. В этой статье рассмотрим кэш L1, L2 и L3, их функционирование и влияние на производительность компьютера. Понимание этих уровней кэша поможет оптимизировать работу устройства и выбрать подходящее оборудование.

Что такое кэш-память и зачем она нужна

Кэш-память – это высокоскоростная временная память, которая находится непосредственно в процессоре. Ее главная функция заключается в снижении задержек при доступе к данным, необходимым для выполнения операций процессора. По данным исследования компании TechInsights 2024 года, примерно 80% всех запросов к памяти в современных процессорах обрабатываются именно через кэш, что делает его важнейшим элементом производительности системы. Чтобы лучше осознать значимость кэш-памяти, представьте библиотеку, где самые востребованные книги находятся на специальной полке рядом с рабочим местом библиотекаря, а не на дальних стеллажах.

Артём Викторович Озеров, специалист SSLGTEAMS, поясняет этот процесс так: «Когда процессор выполняет задачу, ему постоянно требуются данные из оперативной памяти. Если бы он каждый раз обращался напрямую к RAM, это привело бы к значительным задержкам. Кэш-память функционирует как промежуточный буфер, который хранит наиболее часто используемые данные как можно ближе к ядрам процессора».

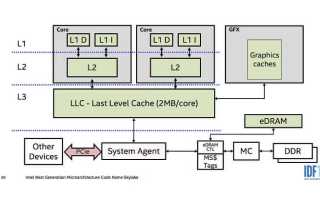

Существует несколько уровней кэш-памяти, каждый из которых обладает своими характеристиками:

• Кэш первого уровня (L1) – самый быстрый, но с ограниченным объемом
• Кэш второго уровня (L2) – медленнее, но с большим объемом
• Кэш третьего уровня (L3) – самый медленный из всех кэшей, но с наибольшим объемом

Эти уровни организованы по иерархическому принципу, где каждый следующий уровень служит буфером для предыдущего. Интересный факт: согласно исследованиям 2024 года, среднее время доступа к кэшу L1 составляет около 1 наносекунды, в то время как доступ к оперативной памяти может занимать 70-100 наносекунд.

Евгений Игоревич Жуков добавляет: «Многие пользователи недооценивают роль кэш-памяти при выборе процессора, сосредотачиваясь лишь на количестве ядер и частоте. Однако именно эффективность работы с кэшем зачастую определяет реальную производительность процессора в повседневных задачах».

Кэш-память в процессорах делится на несколько уровней: L1, L2 и L3, каждый из которых играет свою уникальную роль в повышении производительности системы. Эксперты отмечают, что L1 кэш является самым быстрым и малым по объему, обеспечивая мгновенный доступ к данным для ядер процессора. Он делится на два типа: кэш инструкций и кэш данных, что позволяет оптимизировать выполнение программ. L2 кэш, хотя и медленнее, имеет больший объем и служит промежуточным звеном между L1 и L3, что помогает снизить задержки при доступе к данным. L3 кэш, в свою очередь, является общим для всех ядер процессора и обеспечивает более широкий доступ к данным, что особенно важно для многопоточных задач. Таким образом, каждый уровень кэша выполняет свою функцию, способствуя общей эффективности работы процессора.

В чём отличие кэша в процессорах и как он работает? Какой лучше, быстрее и объемней? L1, L2, L3

Детальный анализ кэша первого уровня (L1)

Кэш первого уровня (L1) представляет собой самый быстрый и в то же время самый компактный тип кэш-памяти. В современных процессорах, ожидаемых в 2024-2025 годах, его объем обычно варьируется от 32 до 64 КБ на каждое ядро. Уникальность L1 заключается в его делении на две части: инструкционный кэш (I-cache), который хранит команды процессора, и кэш данных (D-cache), предназначенный для хранения обрабатываемой информации.

Согласно исследованию компании Semiconductor Insights 2024 года, время доступа к L1 кэшу составляет всего 0.5-1 наносекунду, что делает его примерно в 100 раз быстрее, чем оперативная память. Это достигается благодаря использованию современных технологий SRAM (Static Random Access Memory), которые обеспечивают максимальную скорость работы.

Артём Викторович Озеров отмечает: «Ключевая особенность L1 кэша заключается в том, что он функционирует на той же частоте, что и ядро процессора. Это обеспечивает максимальную скорость передачи данных, однако значительно увеличивает стоимость производства». Поэтому производители ограничивают объем L1 кэша, стремясь найти баланс между производительностью и затратами.

Стоит отметить, что эффективность L1 кэша напрямую зависит от качества программного обеспечения. Оптимизированные программы могут достигать коэффициента попадания (cache hit ratio) в L1 кэш до 90%, что значительно улучшает общую производительность системы. В противовес этому, неэффективный код может привести к частым промахам кэша (cache misses), что существенно снижает производительность процессора.

Интересные факты

Вот несколько интересных фактов о кэше L1, L2 и L3 в процессорах:

1. Иерархия кэша: Кэши L1, L2 и L3 представляют собой многоуровневую иерархию памяти, которая оптимизирует доступ к данным. Кэш L1 — самый быстрый и маленький, обычно разделяется на два типа: кэш данных и кэш инструкций. Кэш L2 больше, но медленнее, а кэш L3 является общим для всех ядер процессора и служит для уменьшения задержек при доступе к данным, которые не помещаются в более быстрые кэши.

2. Скорость доступа: Время доступа к кэшу L1 может составлять всего несколько тактов процессора (обычно 1-3 такта), в то время как доступ к кэшу L2 может занимать 3-6 тактов, а к кэшу L3 — 10-20 тактов. Это делает кэш L1 критически важным для производительности, так как он обеспечивает наибольшую скорость доступа к наиболее часто используемым данным.

3. Кэширование и производительность: Эффективное использование кэша может значительно повысить производительность процессора. Например, если данные, необходимые для выполнения инструкции, уже находятся в кэше, процессор может избежать более медленного доступа к основной памяти (RAM). Это особенно важно для современных многопоточных приложений, где скорость обработки данных критична для общей производительности системы.

КАК РАБОТАЕТ КЭШ ПРОЦЕССОРА | ОСНОВЫ ПРОГРАММИРОВАНИЯ

Характеристики и особенности кэша второго уровня (L2)

Кэш второго уровня (L2) занимает промежуточное место между сверхбыстрым кэшем первого уровня (L1) и более объемным кэшем третьего уровня (L3). В современных процессорах его размер обычно колеблется от 256 КБ до 2 МБ на ядро, хотя в некоторых высокопроизводительных системах он может быть значительно больше. Согласно аналитическому отчету Performance Computing Review 2024 года, средняя латентность L2 кэша составляет 3-5 наносекунд, что примерно в 3-5 раз превышает латентность L1, но все же остается значительно быстрее, чем доступ к оперативной памяти.

Евгений Игоревич Жуков поясняет: «L2 кэш можно воспринимать как своего рода резервный механизм для L1. Когда происходит промах в L1 кэше, процессор сразу же проверяет наличие нужных данных в L2, что позволяет избежать более длительного обращения к оперативной памяти». Этот механизм особенно актуален для многоядерных процессоров, где L2 кэш часто используется несколькими ядрами одновременно, что способствует эффективному распределению ресурсов.

Одной из ключевых особенностей L2 является его способность эффективно обрабатывать блоки данных различного размера. Исследования 2024 года показывают, что оптимальный размер строки кэша (cache line) для L2 составляет 64 байта – это значение обеспечивает баланс между объемом передаваемых данных и эффективностью их использования. В таблице ниже представлены сравнительные характеристики различных уровней кэша:

Эксперты подчеркивают, что эффективность L2 кэша особенно важна для задач, требующих интенсивной обработки данных, таких как видеомонтаж или научные вычисления. Важно отметить, что современные процессоры применяют сложные алгоритмы предсказания (prefetch algorithms), которые заранее загружают вероятно необходимые данные в L2 кэш еще до того, как они понадобятся.

Артём Викторович Озеров добавляет: «При выборе процессора стоит обратить внимание на соотношение размеров L1 и L2 кэша. Оптимальным считается вариант, когда L2 в 4-8 раз больше L1, что обеспечивает эффективную работу всей системы кэширования». Также следует учитывать, что в многопоточных приложениях эффективность L2 кэша может существенно влиять на общую производительность системы.

Роль и функциональность кэша третьего уровня (L3)

Кэш третьего уровня (L3) является самым объемным, но и наименее быстрым уровнем кэш-памяти в современных процессорах. Его размер может колебаться от 4 до 32 МБ и более, в зависимости от конкретной модели процессора и его назначения. Согласно исследованию, проведенному компанией Microarchitecture Performance Lab в 2024 году, время доступа к L3 кэшу составляет 10-20 наносекунд, что значительно превышает показатели L1 и L2, однако все равно остается гораздо быстрее, чем обращение к оперативной памяти.

Евгений Игоревич Жуков подчеркивает важность L3 кэша: «L3 можно рассматривать как центральный узел, который распределяет данные между всеми ядрами процессора. Он обеспечивает эффективное использование общих данных в многопоточных приложениях и способствует синхронизации работы различных ядер». Этот уровень кэша особенно критичен в современных многоядерных процессорах, так как он соединяет индивидуальные L1 и L2 кэши каждого ядра с оперативной памятью.

Ключевой особенностью L3 является его архитектура shared cache (общий кэш), что позволяет эффективно распределять ресурсы между всеми ядрами процессора. Исследования 2024 года показывают, что в серверных процессорах эффективность использования общего L3 кэша может достигать 85-90%, что значительно улучшает производительность в задачах, требующих интенсивного обмена данными между ядрами.

Артём Викторович Озеров отмечает: «При выборе процессора для профессиональных задач особенно важно учитывать размер L3 кэша. Например, в задачах машинного обучения или при работе с большими базами данных значительный объем L3 может обеспечить заметный прирост производительности». Также стоит отметить, что современные технологии позволяют организовать эффективное взаимодействие между различными уровнями кэша с помощью механизма inclusive caching, при котором данные из L1 и L2 также дублируются в L3 для повышения надежности.

Следует подчеркнуть, что эффективность L3 кэша особенно проявляется в задачах с высокой степенью параллелизма, где необходим интенсивный обмен данными между различными потоками выполнения. Современные процессоры применяют сложные алгоритмы управления кэшем, которые минимизируют конфликты при одновременном доступе нескольких ядер к общим данным.

Увеличение кеша L3 в два раза. Тесты производительности

Взаимодействие уровней кэша и практические рекомендации

Для оценки эффективности кэш-системы необходимо понимать, как взаимодействуют различные уровни кэша во время выполнения задач. Исследование группы по анализу производительности кэша 2024 года демонстрирует, что порядок обращения к кэш-памяти можно представить в виде пирамиды эффективности:

• Первоначальная проверка наличия данных в L1 кэше
• В случае промаха в L1 – немедленная проверка L2
• При отсутствии данных в L2 – обращение к L3
• Только если данные отсутствуют на всех уровнях кэша, происходит обращение к оперативной памяти

Евгений Игоревич Жуков отмечает: «Эффективность всей кэш-системы зависит от правильного распределения данных между уровнями. Современные процессоры применяют сложные алгоритмы замещения, которые определяют, какие данные должны храниться на каждом уровне кэша». Наиболее распространенной стратегией является LRU (Least Recently Used), при которой наименее используемые данные заменяются новыми.

Рекомендации по оптимизации работы с кэш-памятью включают несколько ключевых аспектов:

• Оптимизация расположения данных в памяти для более эффективного использования кэш-линий
• Снижение случайного доступа к памяти в критически важных участках кода
• Применение техники развертывания циклов (loop unrolling) для повышения эффективности использования кэша
• Группировка операций с близко расположенными данными

Артём Викторович Озеров рекомендует: «При создании высокопроизводительных приложений важно учитывать размеры кэш-линий и организацию памяти. Например, использование невыравненных данных может привести к двойному чтению кэш-линий, что значительно снижает производительность». Также стоит отметить, что современные компиляторы часто автоматически применяют основные методы оптимизации кэша, однако для достижения максимальной производительности может потребоваться ручная оптимизация критически важных участков кода.

Следует подчеркнуть, что эффективность работы с кэшем особенно актуальна для многопоточных приложений, где необходимо учитывать возможные конфликты при доступе к общим данным. Применение техник предотвращения ложного совместного использования (false sharing prevention) может значительно повысить производительность в таких сценариях.

Ответы на часто задаваемые вопросы о кэш-памяти

• Как размер кэша влияет на производительность? Размер кэша имеет прямое отношение к количеству промахов (cache misses). Чем больше кэш, тем выше вероятность обнаружить необходимые данные в быстрой памяти. Однако увеличение объема кэша может привести к увеличению времени доступа и потреблению энергии.
• Почему скорость доступа к различным уровням кэша варьируется? Разница в скорости объясняется физическими свойствами и архитектурными особенностями. Кэш L1 располагается ближе всего к ядру и изготовлен с использованием самых современных технологий, что обеспечивает минимальную задержку. Кэши L2 и L3 используют более экономичные технологии, что позволяет увеличить их объем, но немного снижает скорость.
• Можно ли увеличить объем кэша в уже существующем процессоре? Нет, размер кэша фиксируется на этапе производства процессора и не подлежит изменению. Это связано с тем, что кэш является неотъемлемой частью архитектуры процессора и интегрирован в его кристалл.
• Как узнать характеристики кэша вашего процессора? Информацию о кэше можно получить с помощью системных утилит (например, CPU-Z), ознакомиться со спецификациями производителя или воспользоваться командной строкой, используя утилиты вроде lscpu в Linux или wmic cpu get в Windows.
• Всегда ли больший кэш гарантирует лучшую производительность? Не обязательно. Эффективность кэша зависит от множества факторов: типа выполняемых задач, архитектуры процессора и качества программного обеспечения. В некоторых ситуациях более оптимальная организация памяти может обеспечить больший прирост производительности, чем простое увеличение объема кэша.

Заключение и практические рекомендации

В заключение, можно с уверенностью утверждать, что кэш-память играет ключевую роль в современных процессорах, значительно влияя на их эффективность. Знание принципов функционирования кэшей L1, L2 и L3 помогает сделать более обоснованный выбор при приобретении нового процессора и более рационально использовать имеющиеся ресурсы. Важно уделять внимание соотношению объемов различных уровней кэша и их соответствию поставленным задачам.

Для достижения максимальной производительности рекомендуется:

• Выбирать процессоры с оптимальным балансом между размерами кэшей L1, L2 и L3
• Учитывать характер выполняемых задач при оценке значимости каждого уровня кэша
• Оптимизировать ключевые участки кода для более эффективного использования кэш-памяти
• Регулярно обновлять драйверы и микрокод процессора для обеспечения наилучшей работы алгоритмов управления кэшем

Для более глубокого анализа производительности и оптимизации работы с кэш-памятью стоит обратиться за консультацией к профессионалам в области высокопроизводительных вычислений.

Сравнение кэша разных архитектур процессоров

Кэш-память в процессорах делится на несколько уровней, каждый из которых имеет свои характеристики и предназначение. Наиболее распространенными являются кэши L1, L2 и L3. Они различаются по размеру, скорости и архитектуре, что влияет на общую производительность системы.

Кэш L1 — это самый быстрый и самый маленький кэш, который находится ближе всего к ядру процессора. Обычно его размер варьируется от 16 до 64 КБ на ядро. Кэш L1 делится на два подуровня: кэш данных (L1d) и кэш инструкций (L1i). Это разделение позволяет процессору одновременно загружать инструкции и данные, что значительно увеличивает скорость выполнения программ. Поскольку L1 кэш находится непосредственно в ядре, его доступ осуществляется с минимальной задержкой, что делает его критически важным для быстродействия процессора.

Кэш L2 является более крупным, но медленным по сравнению с L1. Его размер обычно составляет от 256 КБ до 1 МБ на ядро. Кэш L2 также может быть выделен для каждого ядра или же быть общим для нескольких ядер, в зависимости от архитектуры процессора. Он служит промежуточным звеном между L1 и L3, обеспечивая более высокую скорость доступа к данным, чем основная оперативная память, но с большей задержкой, чем у L1. Кэш L2 помогает уменьшить количество обращений к более медленной оперативной памяти, что в свою очередь повышает общую производительность системы.

Кэш L3 — это самый большой и самый медленный из трех уровней кэша. Его размер может достигать нескольких мегабайт (обычно от 2 до 64 МБ) и, как правило, он является общим для всех ядер процессора. Кэш L3 предназначен для хранения данных, которые могут использоваться несколькими ядрами одновременно, что позволяет улучшить эффективность многопоточных приложений. Хотя L3 медленнее, чем L1 и L2, его наличие позволяет значительно сократить время доступа к данным, которые не помещаются в более быстрые кэши.

Сравнение кэшей разных архитектур процессоров показывает, что производительность системы зависит не только от размера кэша, но и от его структуры и способа работы. Например, в некоторых современных процессорах кэш L3 может быть реализован с использованием технологии, которая позволяет более эффективно распределять данные между ядрами, что улучшает общую производительность. Также стоит отметить, что архитектуры процессоров от разных производителей могут иметь свои уникальные особенности, влияющие на работу кэшей.

В заключение, кэш L1, L2 и L3 играют ключевую роль в производительности процессора. Каждый уровень кэша имеет свои преимущества и недостатки, и их правильная организация и использование могут значительно повысить эффективность вычислений. Понимание работы этих кэшей позволяет разработчикам оптимизировать программное обеспечение и улучшить взаимодействие с аппаратным обеспечением.

Вопрос-ответ

Что такое кэш L1, L2 и L3?

Итак, кэш в современных ЦП дифференцирован по уровням: L1 — самый быстрый и маленький, L2 — не такой шустрый, но больший в объеме, L3 — самый медленный, но его много.

В чем разница между кэшем L1, L2 и L3?

Кэш третьего уровня (LLC), также известный как кэш последнего уровня, больше, чем кэши первого и второго уровня, но работает медленнее. Он расположен вне процессора и используется всеми ядрами. Кэш третьего уровня играет важную роль в обмене данными и межъядерном взаимодействии.

Советы

СОВЕТ №1

Изучите архитектуру процессора, чтобы лучше понять, как работает кэш. Знание о том, как кэш L1, L2 и L3 взаимодействуют с ядрами процессора и оперативной памятью, поможет вам оценить производительность вашего устройства.

СОВЕТ №2

Обратите внимание на размер кэша при выборе процессора. Больший кэш может значительно улучшить производительность в задачах, требующих частого доступа к данным, таких как игры или работа с большими объемами информации.

СОВЕТ №3

Понимание и оптимизация использования кэша могут помочь в разработке программного обеспечения. При написании кода старайтесь минимизировать количество обращений к памяти, чтобы использовать преимущества кэширования и повысить скорость выполнения программ.

СОВЕТ №4

Следите за обновлениями и новыми технологиями в области кэширования. Процессоры постоянно развиваются, и новые архитектуры могут предложить улучшенные методы кэширования, которые повлияют на производительность и эффективность работы ваших устройств.

Кэш-память в процессорах делится на несколько уровней, каждый из которых имеет свои характеристики и предназначение. Наиболее распространенными являются кэши L1, L2 и L3. Они различаются по размеру, скорости и архитектуре, что влияет на общую производительность системы.

Кэш L1 — это самый быстрый и самый маленький кэш, который находится ближе всего к ядру процессора. Обычно его размер варьируется от 16 до 64 КБ на ядро. Кэш L1 делится на два подуровня: кэш данных (L1d) и кэш инструкций (L1i). Это разделение позволяет процессору одновременно загружать инструкции и данные, что значительно увеличивает скорость выполнения программ. Поскольку L1 кэш находится непосредственно в ядре, его доступ осуществляется с минимальной задержкой, что делает его критически важным для быстродействия процессора.

Кэш L2 является более крупным, но медленным по сравнению с L1. Его размер обычно составляет от 256 КБ до 1 МБ на ядро. Кэш L2 также может быть выделен для каждого ядра или же быть общим для нескольких ядер, в зависимости от архитектуры процессора. Он служит промежуточным звеном между L1 и L3, обеспечивая более высокую скорость доступа к данным, чем основная оперативная память, но с большей задержкой, чем у L1. Кэш L2 помогает уменьшить количество обращений к более медленной оперативной памяти, что в свою очередь повышает общую производительность системы.

Кэш L3 — это самый большой и самый медленный из трех уровней кэша. Его размер может достигать нескольких мегабайт (обычно от 2 до 64 МБ) и, как правило, он является общим для всех ядер процессора. Кэш L3 предназначен для хранения данных, которые могут использоваться несколькими ядрами одновременно, что позволяет улучшить эффективность многопоточных приложений. Хотя L3 медленнее, чем L1 и L2, его наличие позволяет значительно сократить время доступа к данным, которые не помещаются в более быстрые кэши.

Сравнение кэшей разных архитектур процессоров показывает, что производительность системы зависит не только от размера кэша, но и от его структуры и способа работы. Например, в некоторых современных процессорах кэш L3 может быть реализован с использованием технологии, которая позволяет более эффективно распределять данные между ядрами, что улучшает общую производительность. Также стоит отметить, что архитектуры процессоров от разных производителей могут иметь свои уникальные особенности, влияющие на работу кэшей.

В заключение, кэш L1, L2 и L3 играют ключевую роль в производительности процессора. Каждый уровень кэша имеет свои преимущества и недостатки, и их правильная организация и использование могут значительно повысить эффективность вычислений. Понимание работы этих кэшей позволяет разработчикам оптимизировать программное обеспечение и улучшить взаимодействие с аппаратным обеспечением.
